Złożenie. Cylinder Hudrauliczny

czak · Post napisał: **czak** » 24 mar 2013, 16:50

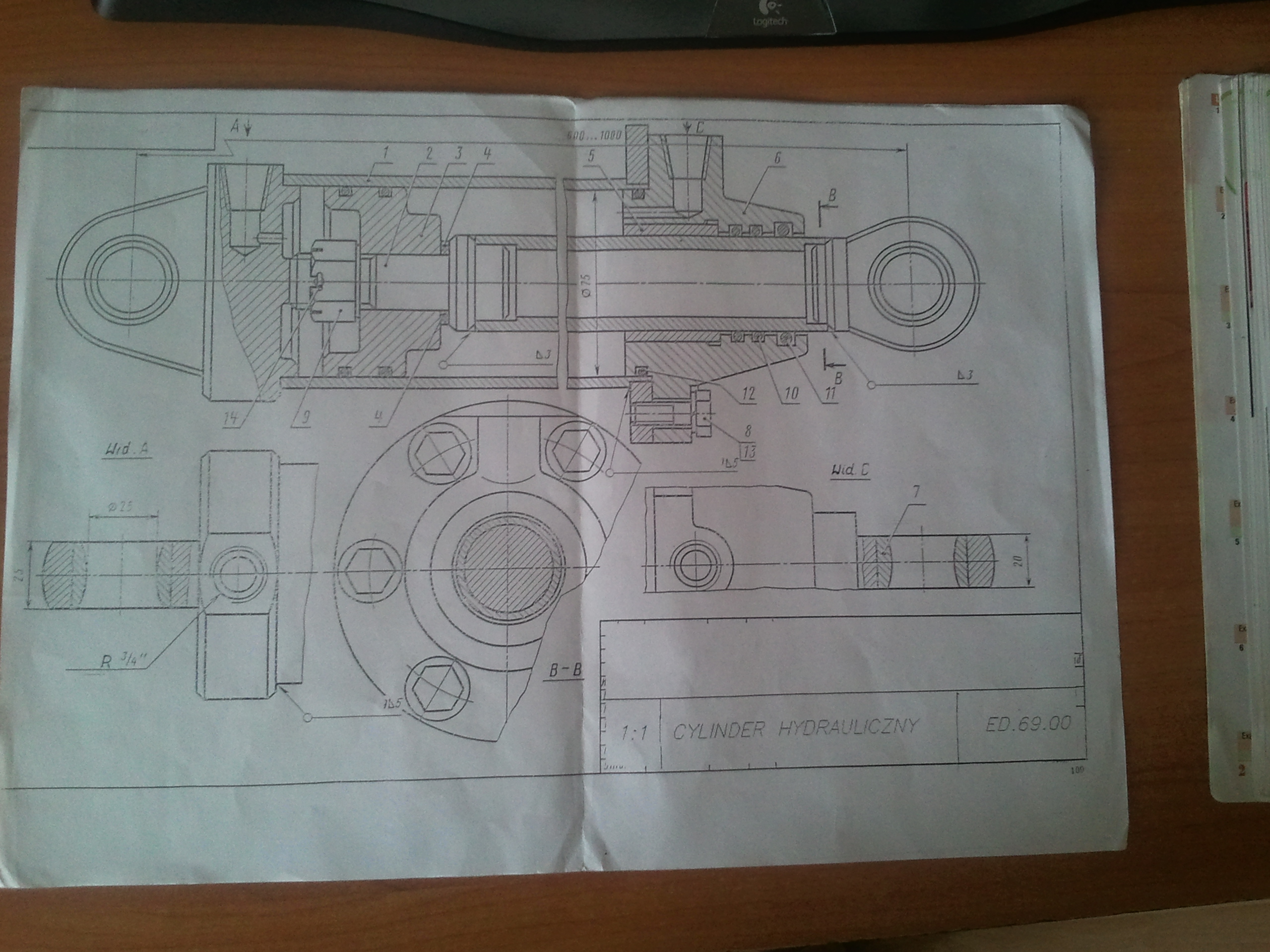

Witam. Dostałem do narysowania w CAD poniższe złożenie oraz 4 poszczególne elementy w tym tłoczysko, korpus tylko nie za bardzo wiem jak mam wyodrębnić i narysować te same poszczególne elementy. Cały rysunek widzę i wiem jak wygląda rzecz jasna cylinder ale nie mam pojącia jak narysować te cztery dowolne, poszczególne elementy. Proszę o pomoc !
Obrazek

MSD · Post napisał: **MSD** » 24 mar 2013, 18:31

czak pisze: Dostałem do narysowania w CAD ...Cały rysunek widzę i wiem jak wygląda rzecz jasna...

To pokaż co zrobiłeś w CAD

warszaw · Post napisał: **warszaw** » 24 mar 2013, 20:36

Ja bym machnął części: 1,2,3,5
1,5 - to zwykłe tuleje
2,3 - wystarczy przerysować ze złożenia

I nie ściemniaj, że widzisz całość skoro nie umiesz wyodrębnić poszczególnych części składowych

czak · Post napisał: **czak** » 28 mar 2013, 21:48

Miałem na myśli ze wiem jak wygląda cylinder w życiu ;p Ale wlasnie z rysunku kompletnie nie widze jak wyodrębnić elementy. Mam wyodrębnić 1,2,3,6. Wie ktos jak to dokładnie wygląda

?
