Rysunek do narysowania pilne!

Dyskusje dotyczące spraw związanych z rysunkiem technicznym

Autor tematu
orzeszek
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 2
Rejestracja: 07 sty 2012, 18:53
Lokalizacja: Wrocław

Rysunek do narysowania pilne!

#1

Post napisał: orzeszek » 07 sty 2012, 19:03

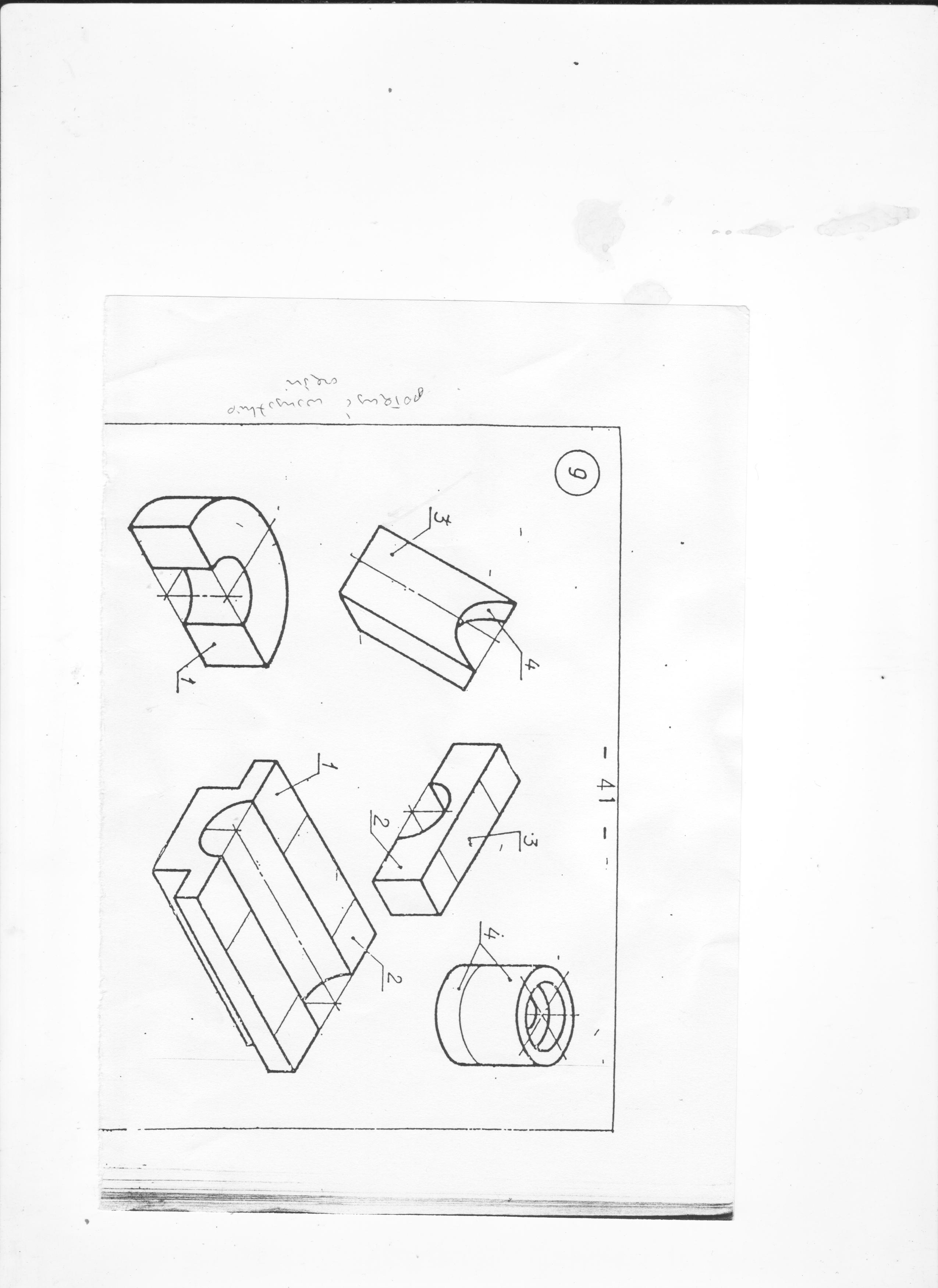

Witam, mam do narysowania rysunek ale niestety nie wiem jak go wykonać, proszę o pomoc!
Dodam że trzeba połączyć części na obrazku i narysować to co wyjdzie.Obrazek


Kamil

Tagi:

Awatar użytkownika

pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 4774
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

Re: Rysunek do narysowania pilne!

#2

Post napisał: pitsa » 07 sty 2012, 19:19

Ale fajne zadanie! Takich ciekawych i prostych zarazem nie miałem!
Dorzuć jeszcze jeśli masz ich więcej.

Wytnij z ziemniaków te detale, poskładaj to co wyszło i narysuj. :-)
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ

Awatar użytkownika

sajgon
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1014
Rejestracja: 15 lis 2011, 14:21
Lokalizacja: Śląsk

#3

Post napisał: sajgon » 07 sty 2012, 20:20

Masz problem z tym , że nie widzisz całego elementu ? (tego jak to piszesz "co wyjdzie")
Czy nie wiesz jak ten element (już w całości) narysować , a po za tym jaki to ma być typ rysunku?

składasz jak puzzle 1-1 ; 2-2 ; 3-3 ; 4-4 (mowa o nr płaszczyzn przylegania)


ziemniaki , styropian , tektura - pomoce naukowe :mrgreen:

Pozdro :cool:

Awatar użytkownika

blue_17
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1715
Rejestracja: 16 kwie 2009, 07:55
Lokalizacja: Kraków/Kornatka

#4

Post napisał: blue_17 » 07 sty 2012, 21:55

Nie noo poco ziemniaki marnować :D osobiście uwielbiam frytki :D

Wrzucić do CAD-a Solida Inventora czy czego kolwiek i po chwili mieć gotowe rysunki :razz:

A na marginesie fajne zadnie i fajna figura wyjdzie :)

Przyłączam się do prośby jak masz więcej to zapodaj :D

Pozdrawiam
"I siedzieli oni razem pod nagim DOS-em i nie wstydzili sie tego." :D


Autor tematu
orzeszek
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 2
Rejestracja: 07 sty 2012, 18:53
Lokalizacja: Wrocław

#5

Post napisał: orzeszek » 09 sty 2012, 16:33

dopiero zaczynam rysunek i jest to moje pierwsze zadanie tak wiec nie wiem jeszcze jak mam się za to zabrać dlatego proszę o pomoc w narysowaniu. Całości po złożeniu elementow
Kamil

Awatar użytkownika

adam Fx
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 5562
Rejestracja: 04 lip 2004, 16:03
Lokalizacja: Gliwice

#6

Post napisał: adam Fx » 09 sty 2012, 20:46

to zadanie ma na celu prawdopodobnie sprawdzić twoją wyobraźnie przestrzenną .. osoby bez niej dzieżko sobie radzą na przedmiotach technicznych
aczkolwiek mi się wydaje że rozwiązań może być kilka w zależności od interpretacji (nie wszystkie wskazówki są jednoznaczne ... jak tam twój model ze styropianu czy plasteliny??? pokaż co zrobiłeś ocenimy :wink: a może jednak umiesz rysować w solidworks ? program iście domyślny jak AutoCAD z tym ze dedykowany do 3D
sorki za wszystkie błędy ... (dyslektyk) :?
Zobacz moje filmy http://www.youtube.com/user/pokachontass/videos


MatiSzcz
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 2
Posty: 37
Rejestracja: 24 paź 2011, 14:45
Lokalizacja: Gdańsk

#7

Post napisał: MatiSzcz » 10 sty 2012, 12:31

Mi wyszło tak.
Załączniki

Awatar użytkownika

tomolc
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 2
Posty: 708
Rejestracja: 17 paź 2009, 13:45
Lokalizacja: Mazowieckie
Kontakt:

#8

Post napisał: tomolc » 11 sty 2012, 10:42

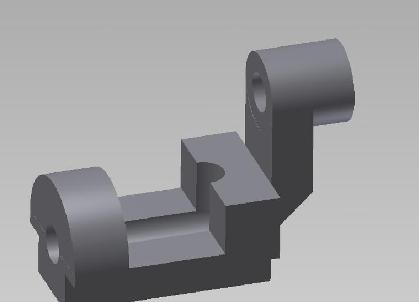

MatiSzcz pisze:Mi wyszło tak.
Może ktoś inny ma jeszcze inna wyobraźnie :wink: A Pan na uczelni niech sobie wybierze.

A może tak :?:
Załączniki
Nowa Część (1).rar
(59.04 KiB) Pobrany 293 razy

Awatar użytkownika

adam Fx
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 5562
Rejestracja: 04 lip 2004, 16:03
Lokalizacja: Gliwice

#9

Post napisał: adam Fx » 11 sty 2012, 14:58

tym skosem nie może przylegać -- po dane że płaszczyzna 3 jet przylgową a gdzie ona się znajduje dokładnie widać na rys.

ale i tak chyba marne wysiłki bo autor już od jakiegoś czasu się nie odzywa pewnie zrezygnował ze studiów
sorki za wszystkie błędy ... (dyslektyk) :?
Zobacz moje filmy http://www.youtube.com/user/pokachontass/videos

Awatar użytkownika

tomolc
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 2
Posty: 708
Rejestracja: 17 paź 2009, 13:45
Lokalizacja: Mazowieckie
Kontakt:

#10

Post napisał: tomolc » 11 sty 2012, 15:04

adam Fx pisze:tym skosem nie może przylegać -- po dane że płaszczyzna 3 jet przylgową a gdzie ona się znajduje dokładnie widać na rys.

ale i tak chyba marne wysiłki bo autor już od jakiegoś czasu się nie odzywa pewnie zrezygnował ze studiów
Masz racje :wink: ale tu chyba jest konkurs :grin:
W ruch idą ziemniaki ect
Budzimy wyobraźnie autorowi i niech wybierze dobry projekt

ODPOWIEDZ Poprzedni tematNastępny temat

Wróć do „Rysunek techniczny”
