Wymiarowanie przyłączki

#1

Post napisał: kamkaj19 » 25 maja 2012, 23:33

Obrazek

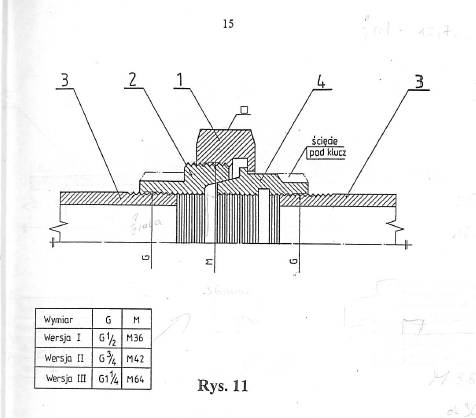

Mógłby ktoś wytłumaczyć jak zwymiarować ten rysunek? Czy na podstawie danych o gwincie mam odczytać jakoś pozostałe wymiary, czy mam sobie je przyjąć obojętnie? Których nie można sobie przyjąć? Z ilu części składa się ten rysunek? Jest ich sześć? Czym się różni M od G? Co oznacza G1/2? Ten kwadrat oznacza że ta nakrętka jest o czterech bokach? Po zwymiarowaniu mam zrobić model 3D w solid edge'u. Miał ktoś kiedyś takie zadanie? Prosze o jakies rady. :???:



Tagi:

Awatar użytkownika

BYDGOST
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 4259
Rejestracja: 28 wrz 2007, 09:32
Lokalizacja: Bydgoszcz

#2

Post napisał: BYDGOST » 26 maja 2012, 00:12

kamkaj19 pisze:Miał ktoś kiedyś takie zadanie?
Dużo osób miało i zamieszczało na tym forum. Pytania też prawie takie same były.
A niech będzie: zajrzyj tu: OZNACZANIE GWINTÓW Dowiesz się co to G1/2 a co to np. M36. Reszta w książkach, normach, poradnikach. Większość jest dostępna w internecie.
