Obrys części na płaszczyźnie

alcon · Post napisał: **alcon** » 24 lip 2015, 07:40

Witam,
mam taka zagwozdkę, zastanawiam się jak bez użycia opcji konwertuj element rzutować obrys bryły na płaszczyznę.
Ponieważ przy konwertowaniu muszę zaznaczać każdą krawędź - a może ich być dużo.

Można by tak zrobić że zapisać na arkusz jako rzut rzeczywisty zapisać do DXF/DWG z Autocada wymazać pokazane linie wewnątrz części i
kopiować do szkicu w SW. Zadanie dość żmudne przy jednej pozycji a jeśli mam kilka.

Może ktoś zna jakaś opcje że np rzutuje cień w danej pozycji na płaszczyznę.

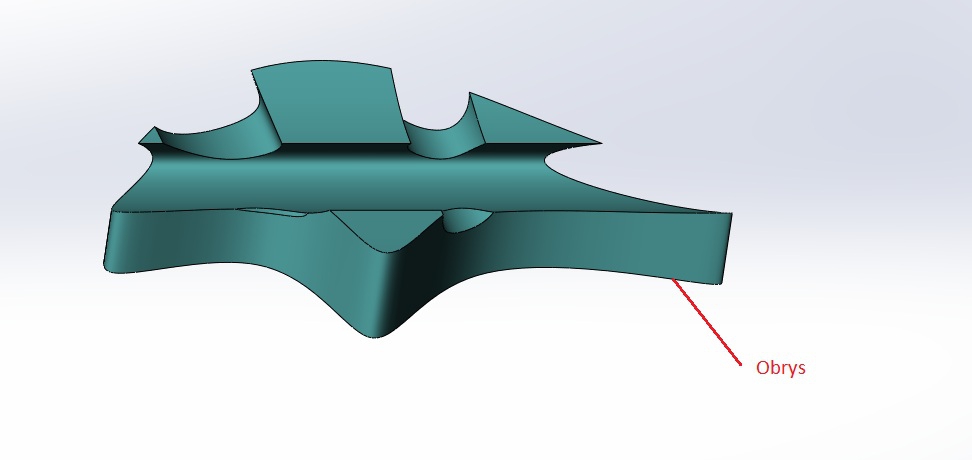

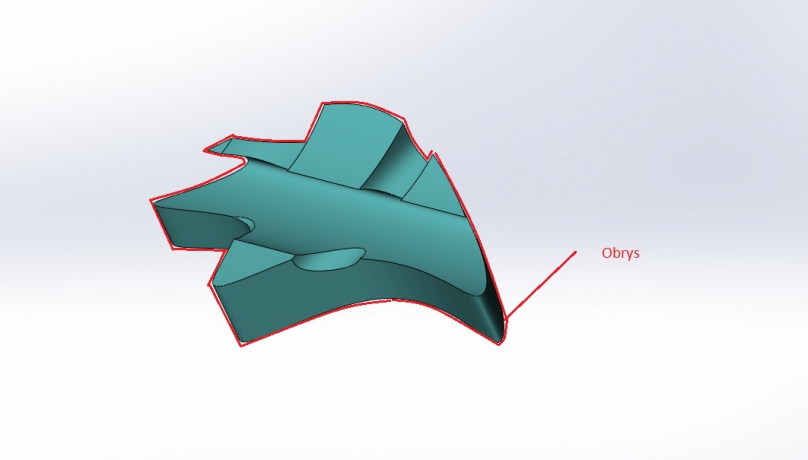

Przykład w załącznikach o co chodzi.

Pozdrawiam

bildder · Post napisał: **bildder** » 24 lip 2015, 09:57

Po co tak robić? Napisz coś więcej.

Może lepiej wykonać to w programie graficznym - tam jest to proste jako znalezienie outline.

alcon · Post napisał: **alcon** » 24 lip 2015, 11:18

Robiąc tak przez program graniczny zajmie tak samo czasu bo trzeba będzie obrysować.
Potrzebne mi to jest ze względu na policzenie pola powierzchni ustawionej bryły pod danym kątem.
Grzebałem w SW ale nie znalazłem żadnej opcji do rzutowania tak elementu.

bildder · Post napisał: **bildder** » 24 lip 2015, 12:02

A ja Ci mówię, że programy graficzne (nawet darmowe) mają taką funkcję - no chyba, że wiesz lepiej...

W SolidWorks nie ma i nie będzie takiego narzędzia, ale podpowiem jak ja to robiłbym.

1. ustawiasz model w odpowiedniej pozycji, następnie spacja i zapisujesz nowy widok.
2. robisz rysunek, gdzie wczytujesz ten widok. Następnie jest taka opcja jak przekształć widok na szkic.
3. za pomocą nożyczek (przytnij) i zaawansowanego przycięcia wycinasz wnętrze jednym ruchem.

Dla przytoczonej bryły całość operacji zajmie mi mniej niż minutę!

alcon · Post napisał: **alcon** » 24 lip 2015, 12:49

W wersji 2012 chyba tej opcji nie ma przynajmniej nie mogę się doszukać.
Ale właśnie o coś takiego by mi chodziło.
