Pomoc w wymiarowaniu

#1

Post napisał: SenY » 23 mar 2015, 16:44

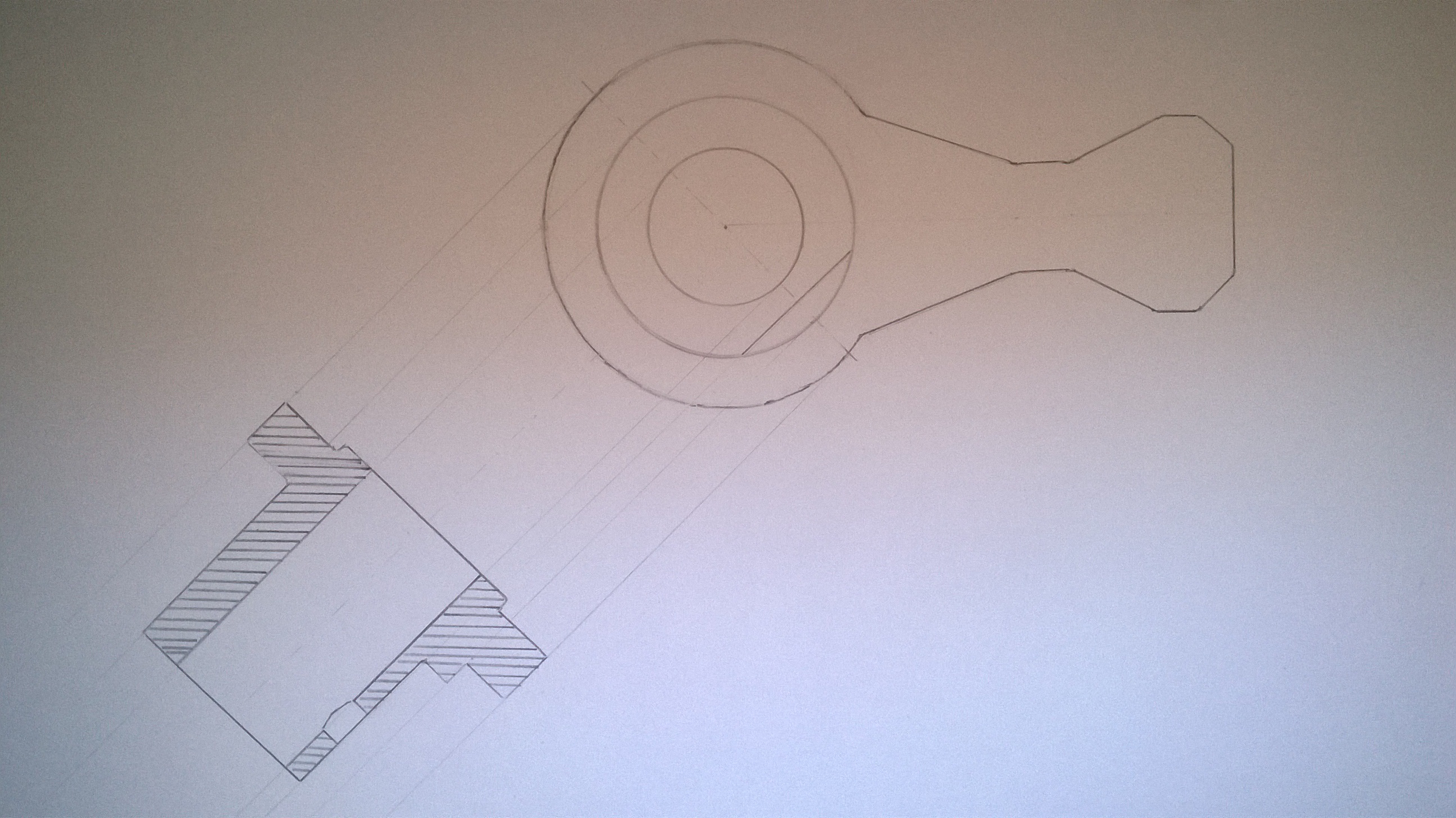

Witam, prosiłbym o pomoc w wymiarowaniu tego rysunku, szczególne chodzi mi o ten "ogon" :)

Obrazek


Tagi:
wymiarowaniu
Na górę

czejenpct
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 3
Rejestracja: 06 lut 2013, 20:30
Lokalizacja: Elbląg

Witam!

#2

Post napisał: czejenpct » 27 mar 2015, 20:20

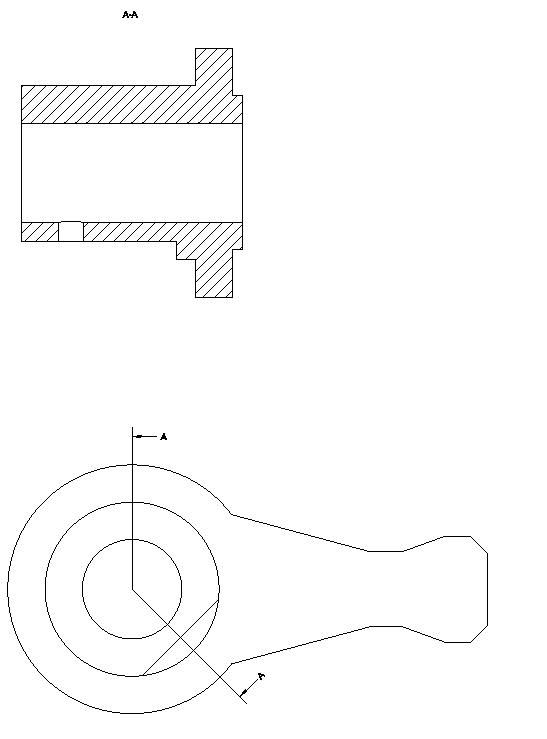

Witam! Zaciekawiło mnie to bo sam nie jestem zbyt dobry w wymiarowaniu wiec trochę nad tym popracuje miedzy czasie. Chyba już jest trochę przejrzyściej.
Załączniki
takie coś
