Sposób mocowania prowadnic
Witam
Chciałbym na pionowym słupie(podstawie maszyny) zamontowac stół który bedzie poruszał sie w górę i wdół np. bedzie to oś "Z".
Zastanawiam sie nad umieszczeniem prowadnic. Klasyczne rozwiazanie to takie gdzie prowadnice sa zamontowane "od czoła kolumny" (rys. asem1). W takim ułożeniu jeden z wózków pod obciążeniem jest "dociskany do prowadnicy " ten który będzie u dólu, natomiast ten górny działa w drógą stronę. siły działają na wózki gorny i dolny w odwrotnym kierunku nierównomiernie obciążając cały układ. wózek górny jest ściągany z szyny a dolny dociskany.
??
Zastanawiałem się czy nie lepszym rozwiązaniem było by zamontowanie wózków i szyn z boku takiej kolumny. W takim rozwiązaniu siły działające na szyny i wózki są takie same (działają poprzecznie na wózki i szyny ) i sa identyczne dla wozka dolnego i górnego z tym ze wektory sił są zwrócone przeciwnie.
Mam pytanie do grona uczestników forum co sądzą o takim rozwiązaniu???????
Chciałbym na pionowym słupie(podstawie maszyny) zamontowac stół który bedzie poruszał sie w górę i wdół np. bedzie to oś "Z".
Zastanawiam sie nad umieszczeniem prowadnic. Klasyczne rozwiazanie to takie gdzie prowadnice sa zamontowane "od czoła kolumny" (rys. asem1). W takim ułożeniu jeden z wózków pod obciążeniem jest "dociskany do prowadnicy " ten który będzie u dólu, natomiast ten górny działa w drógą stronę. siły działają na wózki gorny i dolny w odwrotnym kierunku nierównomiernie obciążając cały układ. wózek górny jest ściągany z szyny a dolny dociskany.
??
Zastanawiałem się czy nie lepszym rozwiązaniem było by zamontowanie wózków i szyn z boku takiej kolumny. W takim rozwiązaniu siły działające na szyny i wózki są takie same (działają poprzecznie na wózki i szyny ) i sa identyczne dla wozka dolnego i górnego z tym ze wektory sił są zwrócone przeciwnie.
Mam pytanie do grona uczestników forum co sądzą o takim rozwiązaniu???????
Miki
Diabeł leży w szczegółach a i tak liczy się suma kosztów globalnych
Diabeł leży w szczegółach a i tak liczy się suma kosztów globalnych
Tagi:
-
- Lider FORUM (min. 2000)
- Posty w temacie: 2
- Posty: 2125
- Rejestracja: 09 kwie 2007, 22:41
- Lokalizacja: Szczecin
I jeśli to stół to klasycznym "napedem" mechanizmem podnoszenia i opuszczania - jest śruba umieszczona centralnie pod stołem i to ona przenosi główne obciążenieKowal pisze:Chciałbym na pionowym słupie(podstawie maszyny) zamontowac stół który bedzie poruszał sie w górę i wdół np. bedzie to oś "Z".
Prowadnice stabilizują cały układ

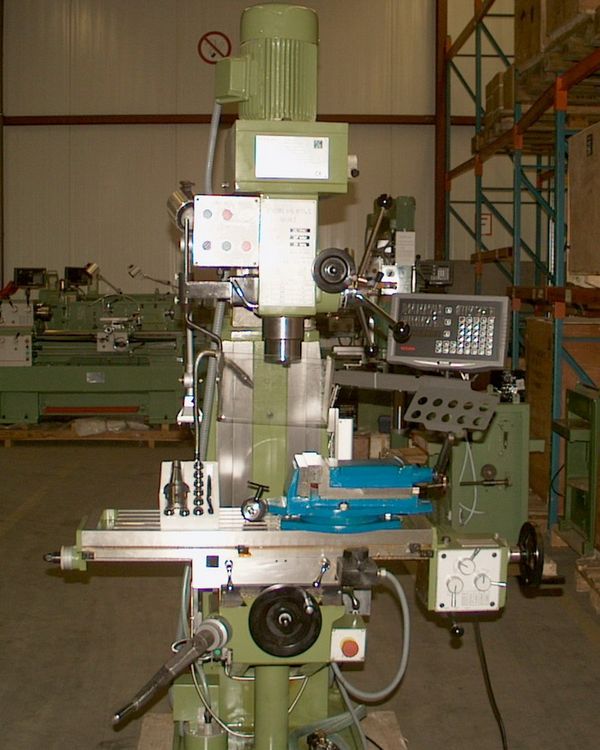

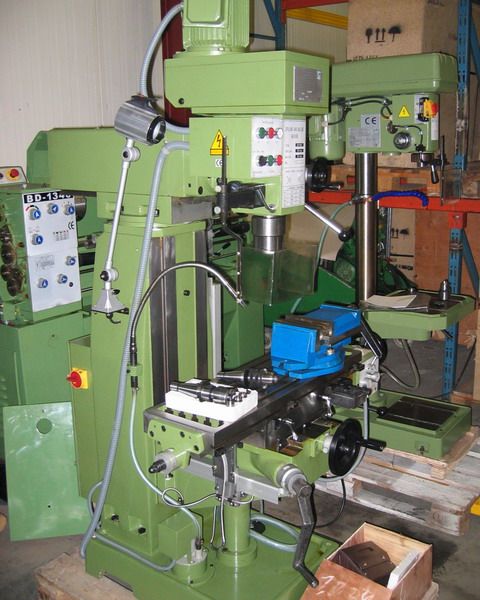

Popatrz jak to jest wykonane we frezarkach do metalu
