autor: lousbve
20 lut 2017, 13:30
Forum: Rysunek techniczny
Temat: Przekrój prosty
Odpowiedzi: 5
Odsłony: 1405

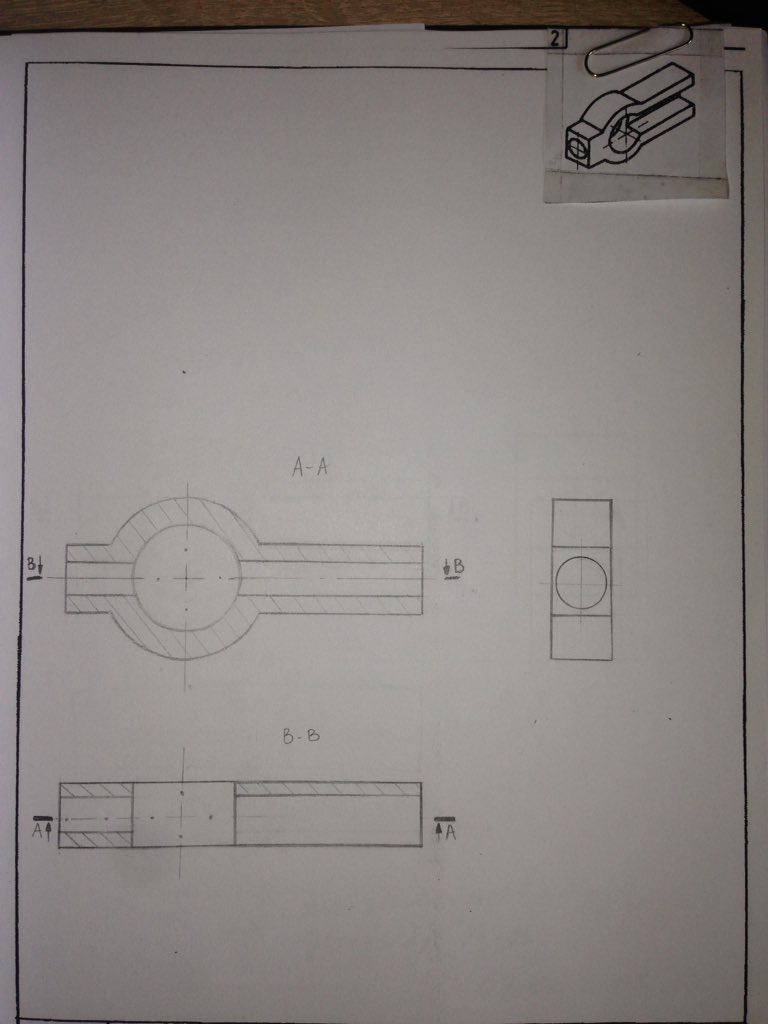

Może to powinno wyglądać tak? Czy oś powinna iść przez całą długość przedmiotu, czy dobrze ją urwałam?

Obrazek
autor: lousbve
18 lut 2017, 22:05
Forum: Rysunek techniczny
Temat: Przekrój prosty
Odpowiedzi: 5
Odsłony: 1405

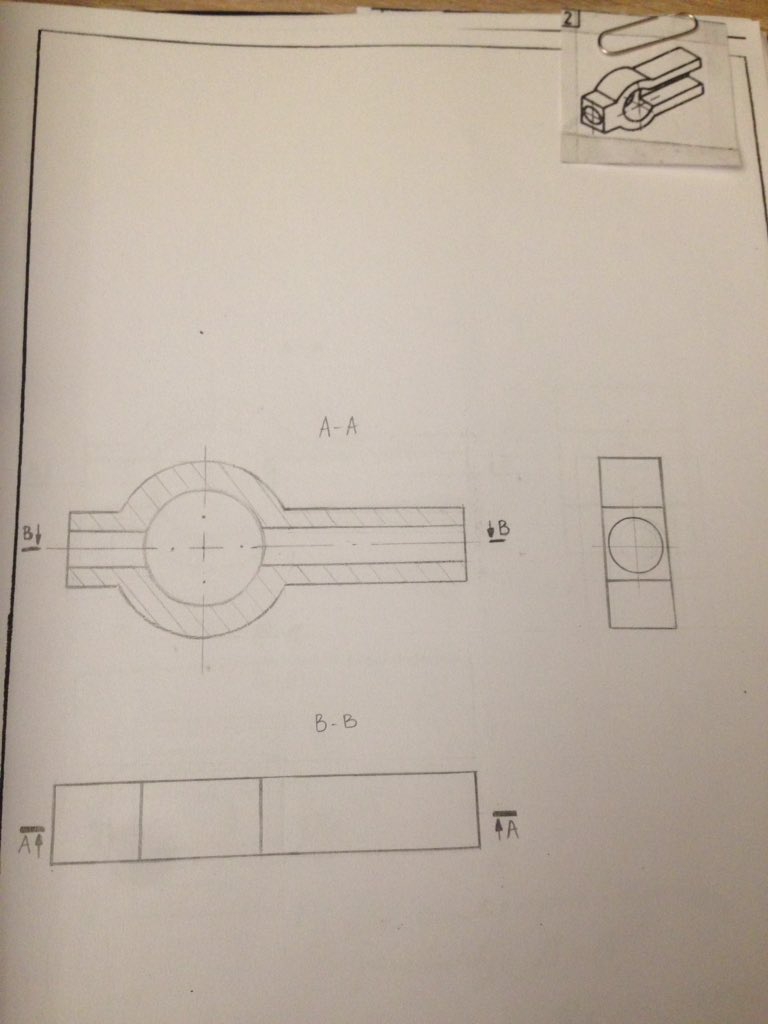

Pytanie może wydać się trywialne, ale wolę zapytać tak dla pewności: rysunek zostawiam w takiej formie, prawda? Czy potrzebna jest tu jeszcze jakaś oś symetrii, przechodząca przez środek?

Obrazek
autor: lousbve
18 lut 2017, 13:11
Forum: Rysunek techniczny
Temat: Przekrój prosty
Odpowiedzi: 5
Odsłony: 1405

Przekrój prosty

Dostałam dwa zwroty tego rysunku i nie potrafię rozpracować przekroju B-B. Powinien on być pionowy, tak jak zaznaczył prowadzący, ale nie wiem jak on powinien wyglądać. Resztę rysunku poprawiłam, jedynie został mi ten przekrój B-B. Byłabym wdzięczna za pomoc. https://www.cnc.info.pl/pics/2017/02/dMU...
autor: lousbve
06 lut 2017, 17:56
Forum: Rysunek techniczny
Temat: Rysunek techniczny - przekrój stopniowy
Odpowiedzi: 4
Odsłony: 1423

A czy te dwa równoległe kwadraty powinny być zakreskowane, czy pozostawione puste?
autor: lousbve
06 lut 2017, 16:40
Forum: Rysunek techniczny
Temat: Rysunek techniczny - przekrój stopniowy
Odpowiedzi: 4
Odsłony: 1423

Rysunek techniczny - przekrój stopniowy

Mam problem z jednym rysunkiem technicznym - chodzi o przekrój stopniowy. Nie wydaje on się aż taki trudny, ale jednak coś prowadzącemu nie pasuje, a ja nie potrafię zauważyć swojego błędu. Skoro moja interpretacja wnętrza obiektu jest błędna, to jaka jest poprawna? Muszę oddać tę teczkę już jutro, ...
