piotrekq94 pisze:Ale skoro przekrój wzdłużny nie jest dozwolony to jak to narysować?

↓↓ ↓↓

Tak?

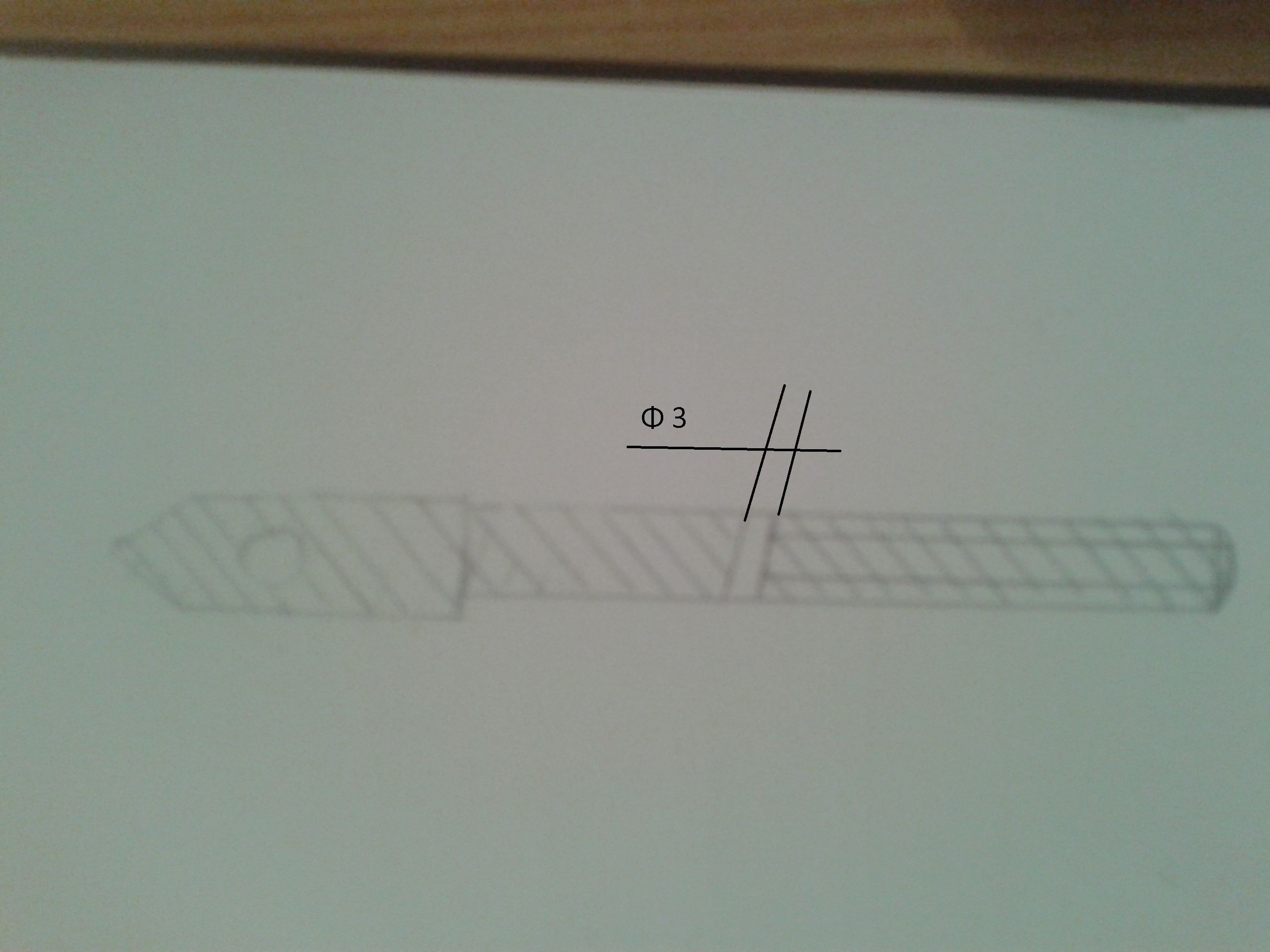

To jest ten otwór. Resztę wymiarów oznaczyłbym podczas przenoszenia na rysunku na kalkę.


Ale skoro przekrój wzdłużny nie jest dozwolony to jak to narysować?

Według mnie sam przekrój. Dlaczego? Dlatego, że dzięki niemu pokażę otwór.

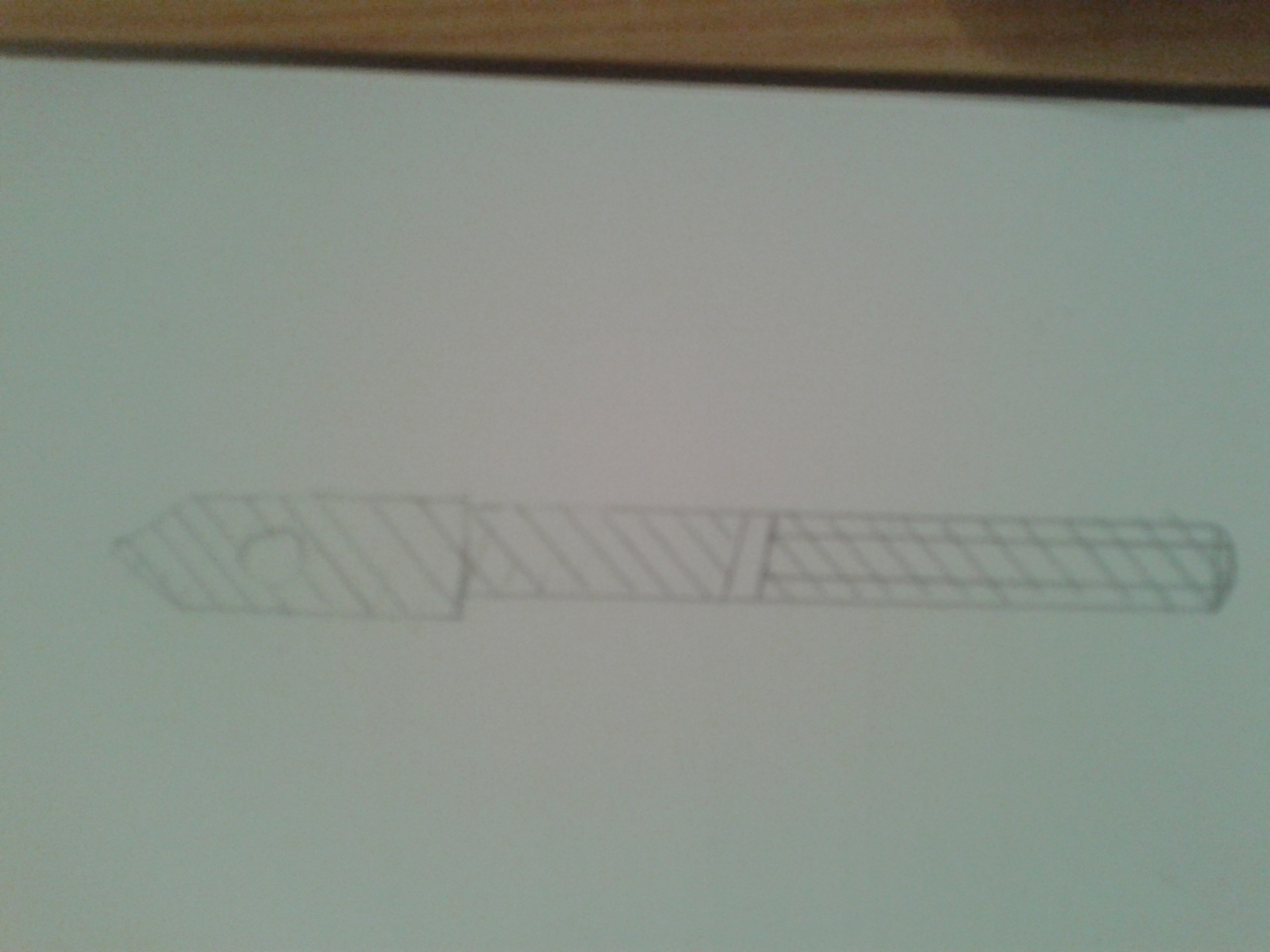

Mniej więcej coś takiego (narysowane na szybko "od ręki" po to aby pokazać wam co mam na myśli):





A według was?

Witam Jak lepiej narysować tą śrubę? W pół-widoku półprzekroju czy w widoku i zrobić przekrój,a może widok z wyrwaniem aby ukazać ten otwór? Dodam, że ten otwór w śrubie jest pod kątem. https://www.cnc.info.pl/pics/2015/12/s2_52779_17395.jpg https://www.cnc.info.pl/pics/2015/12/sruba_52779_18118.jpg

Witam

Czy wie ktoś może jaki symbol posiada ebonit?
Potrzebne jest mi to do uzupełnienia tabelki rysunkowej (rodzaj materiału).
Znalazłem tylko coś takiego PN-C-94117 ale to raczej symbolem ebonitu nie jest.

Z góry wielkie dzięki

Witam

Nigdzie nie mogę znaleźć symbolu tworzywa sztucznego (np. stal konstrukcyjna wyższej jakości ma symbol C45). Ale symbolu tworzywa sztucznego nie mogę nigdzie znaleźć.

Nie mówcie mi, że "trzeba było rysować na A2 lub A1)".
Narysowałem na dwóch arkuszach A3. Teraz chcę się tylko dowiedzieć jak poprawnie oznaczyć te arkusze.

Nie będę go przeskalowywał bo są w nim małe "elementy", które po pomniejszeniu i poprawieniu tuszem zleją się w całość.

Witam

Mam pewien malutki problem. Mianowicie mam jedną część narysowaną na dwóch kalkach formatu a3, ponieważ na na jednej po prostu mi się nie zmieściły.
I tu mój problem / pytanie.
Czy w jakiś sposób trzeba oznaczyć drugi arkusz? Coś w stylu "arkusz B"?

Zacząłem rysować ten element w orientacji pionowej co jest chyba błędem, mam racje? Lepiej będzie jeśli na rysuję to w orientacji pionowej? Ta końcówka jest wklęsła i odrobinę węższa od gwintu. Czyli musze tą końcówkę odzworować? Rysując półwidok półprzekroj tego elementu moge zrezygnowac z rzutu, k...
