racja i choćbym chciał zobaczyć tam jakąś krawędź to nic nie zobaczę, bo jej nie ma
czyli rzut będzie tak wyglądał ?:

Ok, wielkie dzięki za pomoc, ale mam jeszcze pytanie odnośnie tego rzutu: czy krawędź, którą zaznaczyłem na zielono będzie widoczna ?

Czy moglibyście spojrzeć jeszcze na te rysunki ?

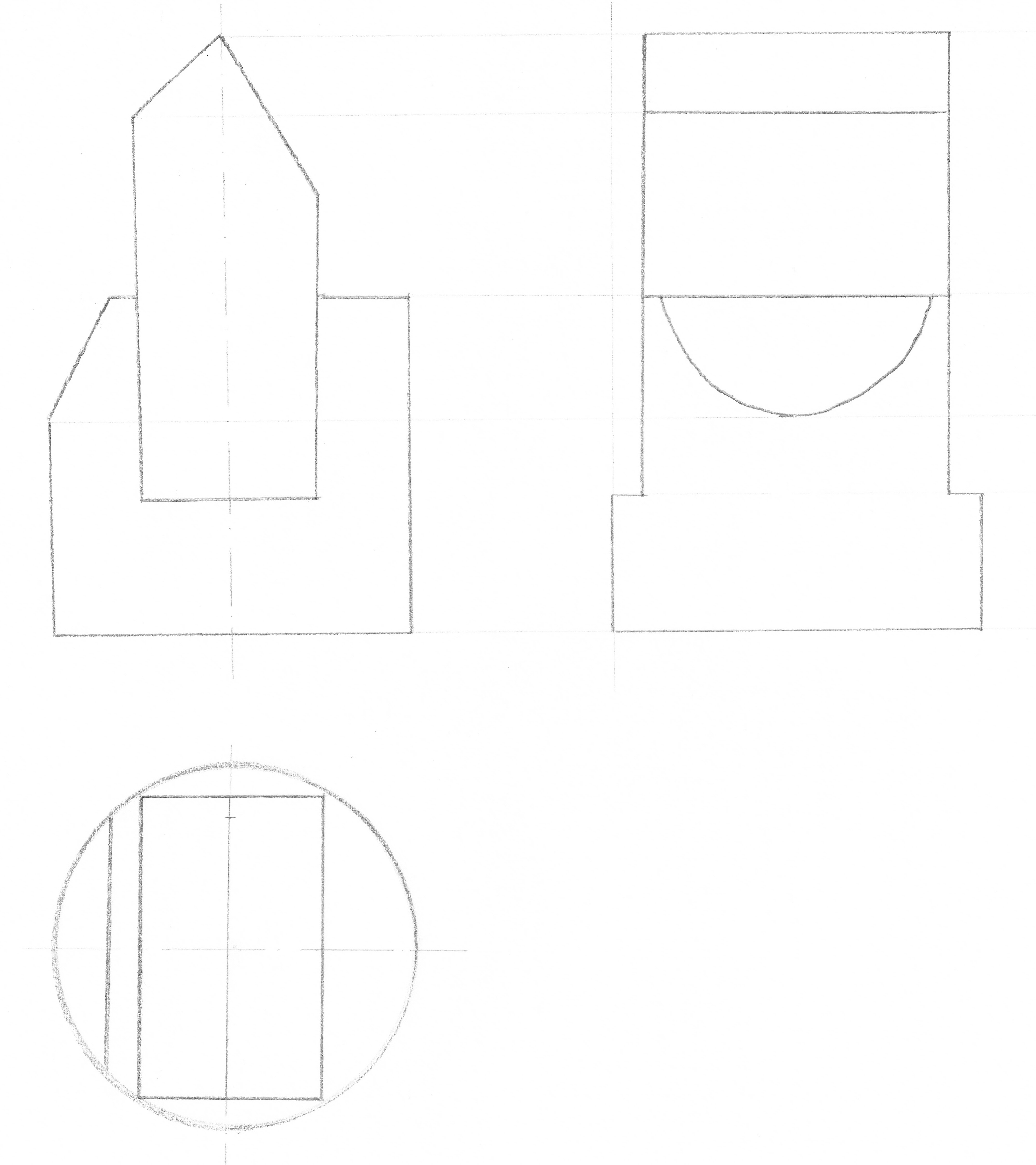

Widok bryły obrotowej z boku:
- mam nadzieje, ze jest to dobrze narysowane, czy się mylę ?




Widok bryły z boku:
- tutaj jest to niedokończone, ponieważ nie mam końcowej koncepcji, mógłbym prosić o wskazówki

Dzięki wszystkim za pomoc, problem z narysowaniem tego rzutu wynikał z mojej niewiedzy jak się rysuje rzut ukośny
Pozdrawiam

WZÓR pisze:Tutaj;

[url=http://img145.imageshack.us/img145/1417 ... 640f5a.jpg]Obrazek[/URL]

Mariusz.

Czyli resumując: rzut ukośny powstanie po odrzuceniu kawałka przedmiotu, który jest nad kreską, a ten co jest pod kreską rysujemy z widoku z boku równolegle do osi

Mniej więcej tutaj ma być cięcie ?

Dzięki za podpowiedź z czego mogę wykonać bryłę
Moja bryła wygląda tak jak na pierwszym zdjęciu - jak ją mam przekroić ? w pionie, poziomie ?

mógłby ktoś naszkicować jak będzie ten rzut ukośny wyglądał, bo wcale tego nie widzę

Witam
Ma następujący problem z narysowaniem rzutu ukośnego. Z rysunku poglądowego narysowałem rzut główny, z góry i z boku, ale nie wiem jak mam się zabrać do rzutu ukośnego. Mógłbym prosić o jakieś wskazówki lub zarysy przedmiotu w tym rzucie ?
Pozdrawiam

Rysunek poglądowy - przepraszam za jakość

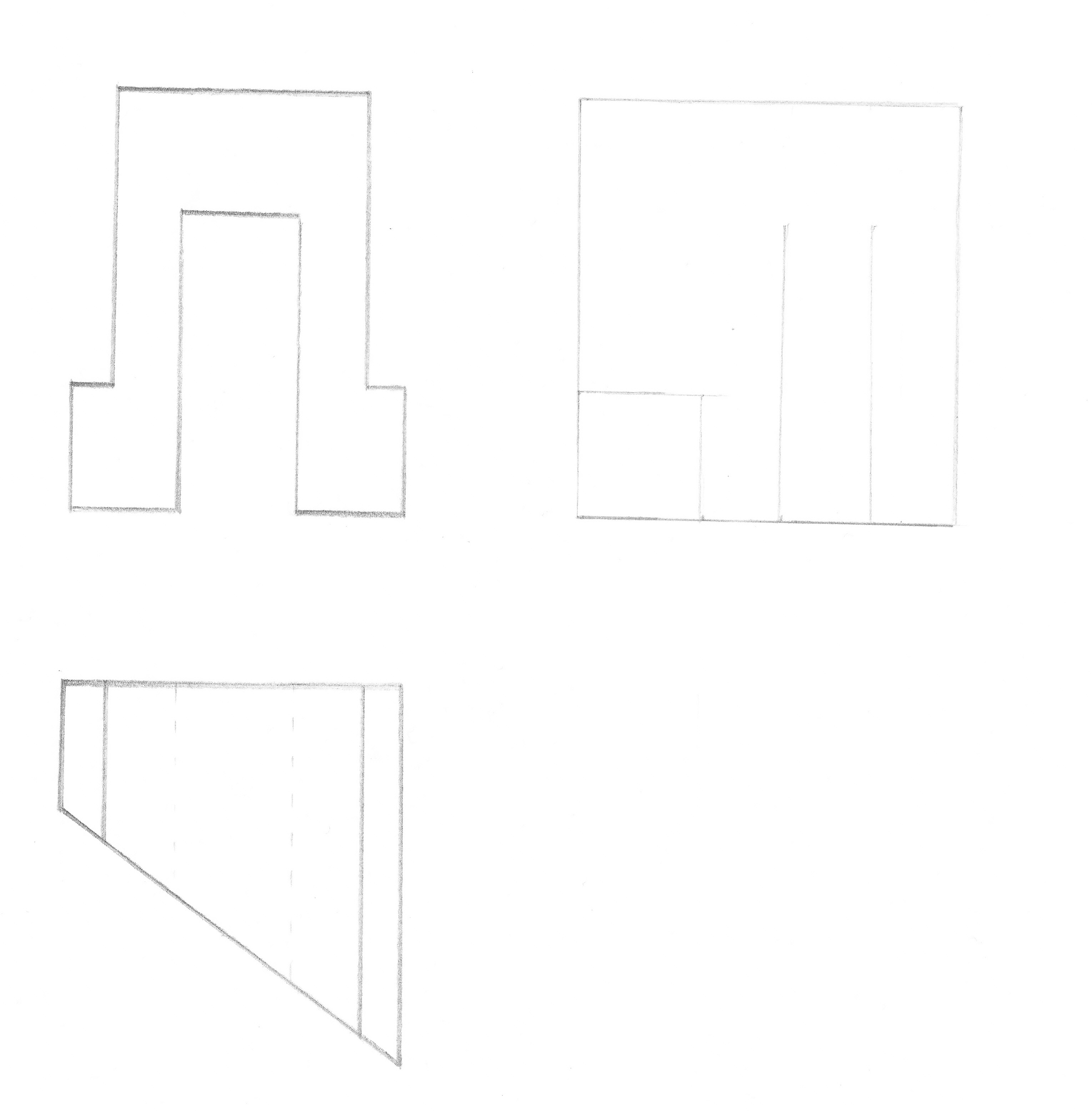

Moje rzuty
