Czy nakrętki powinny być zwymiarowane zgodnie z tym schematem i różnić się tylko wymiarami?

Witajcie, jestem studentką 1. roku i nigdy wcześniej nie miałam do czynienia z rysunkiem technicznym, dlatego bardzo proszę o pomoc. Otóż chodzi o zwymiarowanie dwóch nakrętek, uszczelki i rury w złączce hydraulicznej. Będę naprawdę wdzięczna za linie wymiarowe w ww elementach. Z góry dziękuję. Majk...

Dzięki, w tym pierwszym krawędzie blaszki pogrubiłam:

[ Dodano: 2012-04-14, 20:22 ]

Co rozumiesz przez "L"? Widzę, że jest to suma długości potencjalnego okręgu oraz połowy szerokości kładu. Jednak w "L2" wygląda to inaczej. Tak de facto, co oznacza ta wartość?
Ja to widzę tak:

Bri, jak ładnie to wygląda!
Dziękuję za pomoc, Panowie!

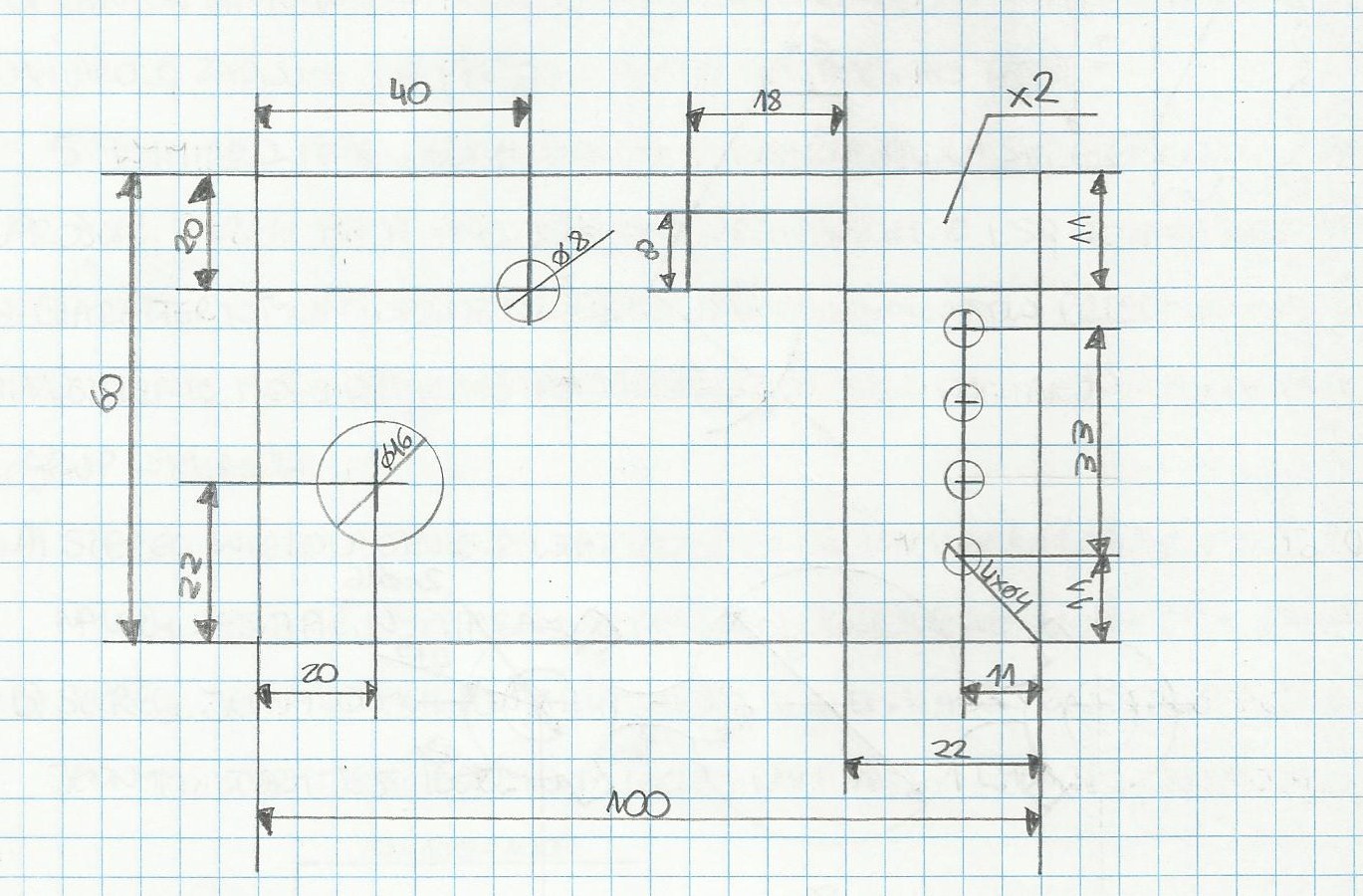

Tak narysowałam:

Tak będzie poprawnie?

Tyle potrafię sama, a dalej proszę o pomoc.

Dzięki, bardzo mi pomogłeś.

Będę wdzięczna za wskazówki, co dalej.
