Oczywiście linie pomocnicze służą do wykreślenia przebiegu krawędzi i płaszczyzn w przekroju. Gotowy rysunek ich nie zawiera.

Czyli temat nie umarł.

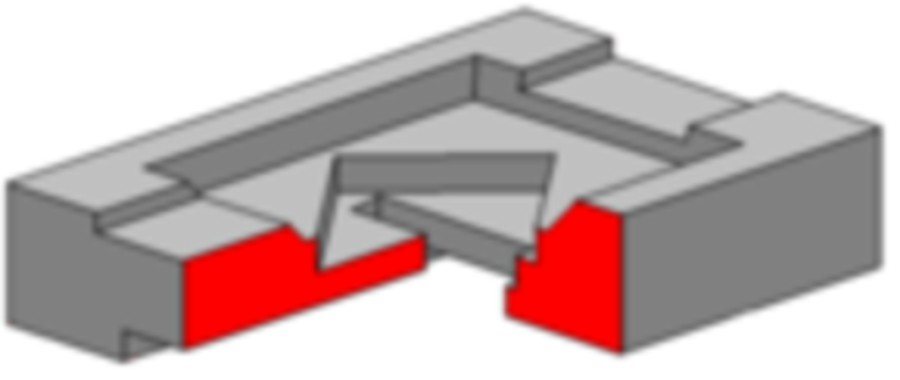

Narysuj jeszcze raz przekroje A-A, B-B, tym razem posługuj się liniami pomocniczymi, tak jak pokazałem w pierwszym poście zaznaczonymi na czerwono. Tym razem się postaraj, ładnie i przejrzyście żebyśmy nie musieli używać lupy.

WZÓR pisze:.... jak macie pomysł , to go przedstawcie.

Skoro mmzab, nie wykazuje najmniejszego zainteresowania, to po co się dalej gimnastykować ...

friko pisze:69... a co na to żona?

Lubi ten układ

mmzab, proszę poprawić rysunek, jest wiele niewiadomych.
Nie robi się przekroju z przekroju, tak jak to przedstawiłaś.
Zastanów się jeszcze raz co chciałaś nam pokazać.

mmzab pisze: nie wiem również czy przekrój BB jest dobrze zrobiony

Skąd mamy wiedzieć skoro przekrój A-A jest źle narysowany.
