Ogólnie to to zadanie jest podzielone na dwie części. Pierwsza to wymiarowanie wałka a druga to rysowanie przekrojów i kładów.

Ponieważ robię pierwszy raz coś takiego proszę o wyrozumiałość. Czy na rys. na którym wymiaruje (cz. I) powinny znaleźć się oznaczenia przekroi AA, BB, CC??? Czy na rys. z kładami i przekrojami jeszcze raz powinny znaleźć się wszystkie wymiary wałka.

Wiem, że zbiorę znowu bluzgi za to wymiarowanie, ale co tam. Przeglądam rys. w literaturze i dalej jestem w kropce. Proszę dalej o pomoc. Może lepiej zrozumiem jak by ktoś zaznaczył na rysunku co trzeba poprawić.

Bardzo proszę o pomoc!!!

Oczywiście, że widział. To jest tylko odręcznie narysowane. Wiem, że są błędy dlatego proszę o wskazówki i już się zabieram za Dobrzańskiego.

Bardzo proszę jeszcze o uwagi dotyczące wymiarowania wałka

marchru pisze:

benq pisze:proszę o opinię

w prawym dolnym narożniku jest promień do zwymiarowania

lepiej będzie jak go z wymiaruje na zewnątrz czy wewnątrz rysunku?

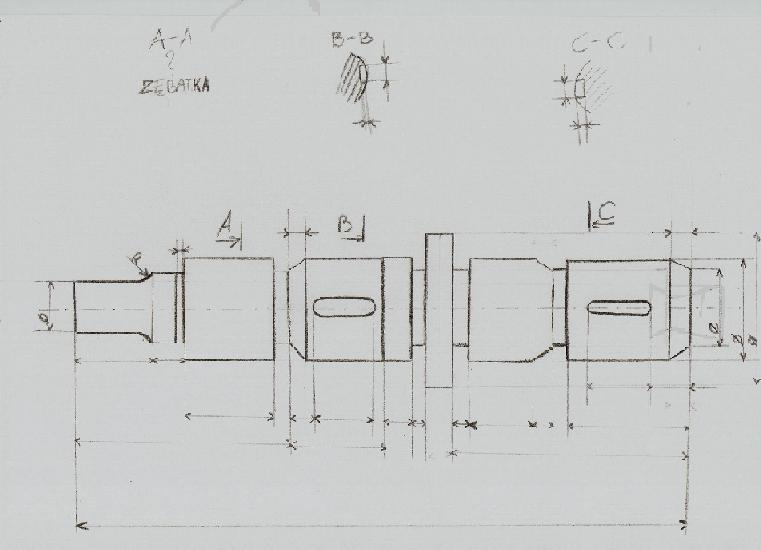

Bardzo proszę o opinię, czy rysunek jest poprawnie z wymiarowany (przepraszam za ostrość)

Rysunek
