Schemat gitary OUS 1 tabela kół zmianowych

Istnieje w ogóle coś takiego?

Dyskusje na temat popularnych małych tokarek hobbystycznych.

Autor tematu
Barni
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 142
Rejestracja: 29 lut 2012, 13:14
Lokalizacja: Niepołomice

Schemat gitary OUS 1 tabela kół zmianowych

#1

Post napisał: Barni » 07 gru 2017, 14:28

Mam problem z dobraniem kół w gitarze osiołka czy istnieje schemat pokazujący gdzie mają iść koła z odpowiednią ilością zębów aby uzyskać dany gwint?
2 problem jak na osiłku toczyć gwint lewy? nie mogę tego rozgryźć.




Andrzej 40
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 3
Posty: 2059
Rejestracja: 11 wrz 2008, 16:04
Lokalizacja: Poznań

Re: Schemat gitary OUS 1 tabela kół zmianowych

#2

Post napisał: Andrzej 40 » 07 gru 2017, 18:38

Barni pisze:
07 gru 2017, 14:28
Mam problem z dobraniem kół w gitarze osiołka czy istnieje schemat pokazujący gdzie mają iść koła z odpowiednią ilością zębów aby uzyskać dany gwint?
2 problem jak na osiłku toczyć gwint lewy? nie mogę tego rozgryźć.
Odnośnie doboru kół masz wszystko podane i rozrysowane na str. 18 DTRki. W czym problem?
DTRka informuje, że można toczyć lewy gwint. Nie wiem jak bez nawrotnicy na tej maszynce można to wykonać.


Autor tematu
Barni
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 142
Rejestracja: 29 lut 2012, 13:14
Lokalizacja: Niepołomice

Re: Schemat gitary OUS 1 tabela kół zmianowych

#3

Post napisał: Barni » 07 gru 2017, 20:12

Andrzej 40 pisze:
07 gru 2017, 18:38
Barni pisze:
07 gru 2017, 14:28
Mam problem z dobraniem kół w gitarze osiołka czy istnieje schemat pokazujący gdzie mają iść koła z odpowiednią ilością zębów aby uzyskać dany gwint?
2 problem jak na osiłku toczyć gwint lewy? nie mogę tego rozgryźć.
Odnośnie doboru kół masz wszystko podane i rozrysowane na str. 18 DTRki. W czym problem?
DTRka informuje, że można toczyć lewy gwint. Nie wiem jak bez nawrotnicy na tej maszynce można to wykonać.
Kurcze moja dtr-ka nie miała tego schematu. w tej z pdf faktycznie jest to rozrysowane.
Wychodzi na to że do toczenia lewego gwintu trzeba zastosować mniejszą ilość kół przez co zmienia sie kierunek pracy suportu


Andrzej 40
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 3
Posty: 2059
Rejestracja: 11 wrz 2008, 16:04
Lokalizacja: Poznań

Re: Schemat gitary OUS 1 tabela kół zmianowych

#4

Post napisał: Andrzej 40 » 10 gru 2017, 02:20

Barni pisze:
07 gru 2017, 20:12
Wychodzi na to że do toczenia lewego gwintu trzeba zastosować mniejszą ilość kół przez co zmienia się kierunek pracy suportu

Masz rację, przeoczyłem ten fakt a w tabelce jest to podane.


Wujo88
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 1
Posty: 15
Rejestracja: 24 mar 2018, 22:57

Re: Schemat gitary OUS 1 tabela kół zmianowych

#5

Post napisał: Wujo88 » 26 kwie 2018, 22:07

Witam.
Chciałbym się poradzić mądrzejszych.

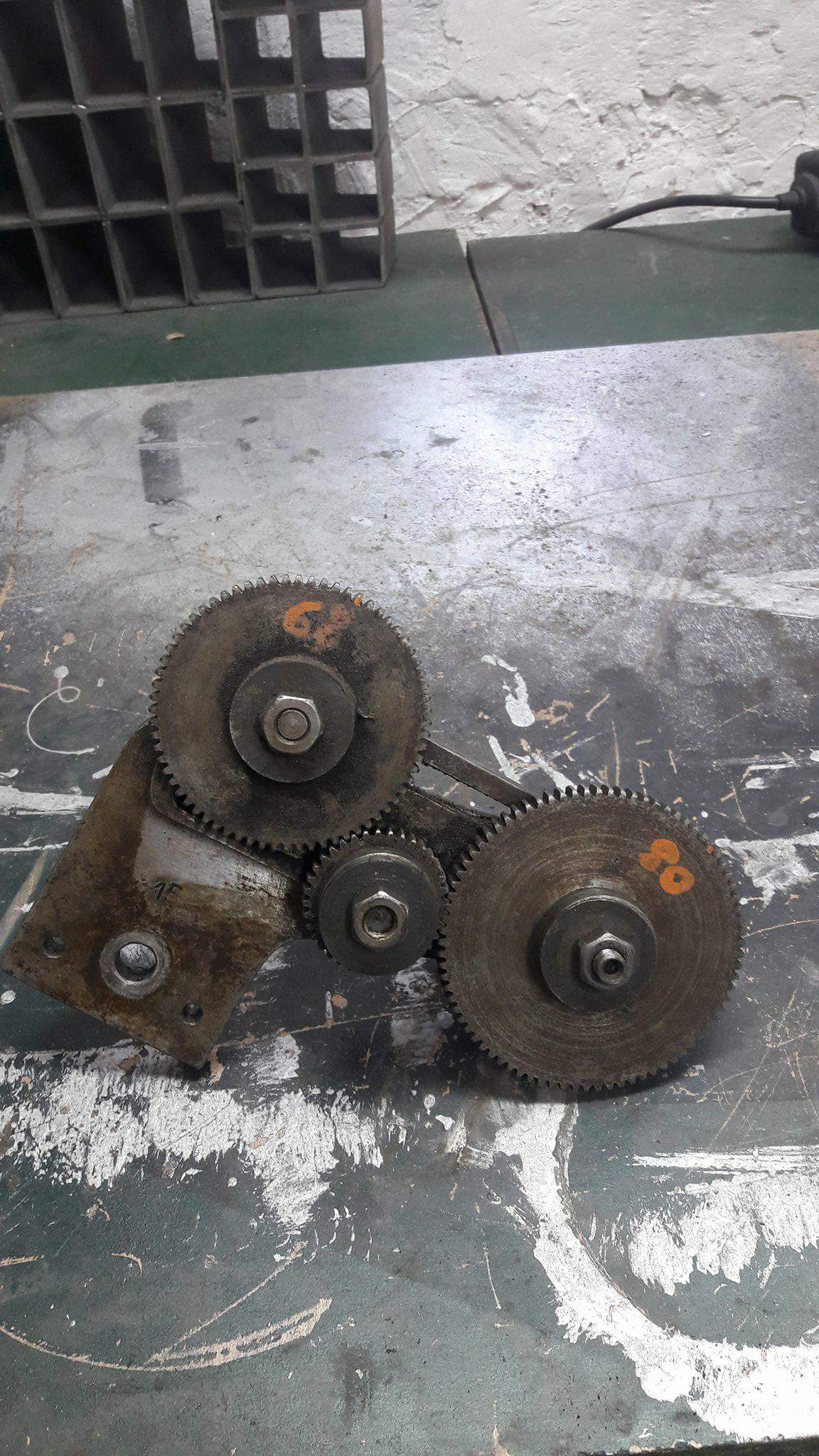

Kupiłem mojego ousa z 4 kołami zębatymi.
Na wrzecionie koło 34z a na gitarze koła 68 36 80.
Próbuję dopasować to do tabelki z dtr ale nijak mi ten układ nie pasuje albo źle odczytuję tabelkę.
Mogłby ktoś kto się na tym zna rozwiać moje wątpliwości?
Załączniki


Andrzej 40
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 3
Posty: 2059
Rejestracja: 11 wrz 2008, 16:04
Lokalizacja: Poznań

Re: Schemat gitary OUS 1 tabela kół zmianowych

#6

Post napisał: Andrzej 40 » 27 kwie 2018, 00:23

Nie ma takiego zestawu w tabeli. Wg opisu posuw u kolegi z tym zestawem kół = 34:68x68:80x2mm(skok śruby pociągowej) = 0,85mm. Koło 36z jest kołem pośrednim.


eljot223
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 1
Rejestracja: 25 cze 2018, 09:49

Re: Schemat gitary OUS 1 tabela kół zmianowych

#7

Post napisał: eljot223 » 25 cze 2018, 09:55

witam
pytanio-prośba
Czy któryś z posiadaczy/użytkowników OUS byłby wstanie zapodać rysunek z wymiarami mechanizmu gitary ?
Chciałbym dozbroić swojego okrojonego "osiołka" w takową, ale powalają mnie ceny wolnorynkowe tego (i innych ) elementów.
z góry dziękuję
