Rysunek wykonawczy Wałka

#1

Post napisał: kacper7cycek » 03 sty 2017, 21:33

Witam...

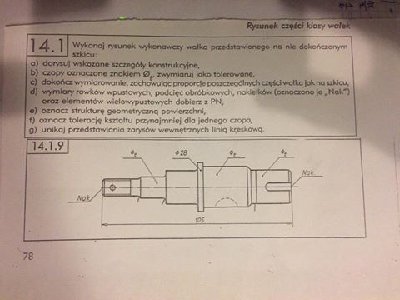

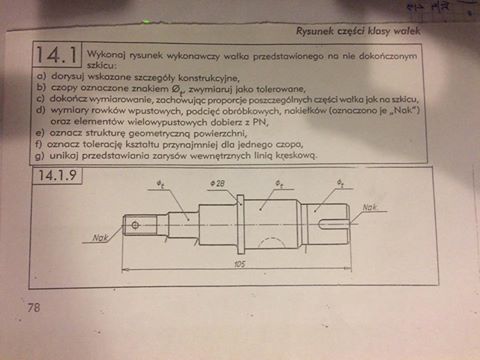

Poszukuje pomocy przy rysunku wykonawczym tego wałka.
Chodzi mi o ten rowek czółenkowy i ten otwór z gwintem z przodu wałka.

Jak to narysować i znormalizować, rowek czółenkowy dopiera się do średnicy wałka. Może ktoś ma coś podobnego albo gdzieś na forum jeszcze jest on ukryty.

Można się dogadać oczywiście :D
Załączniki



Tagi:

Awatar użytkownika

olszyn83
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 3
Posty: 32
Rejestracja: 13 lut 2014, 09:06
Lokalizacja: Rzeszów

#2

Post napisał: olszyn83 » 04 sty 2017, 12:20

Dla chcącego nic trudnego. Całej roboty za ciebie nikt nie odwali :)
Bierzesz do ręki Rysunek techniczny maszynowy Dobrzański lub Podstawy rysunku technicznego Jan Burcan i jedziesz :) popatrz w Kurmazie jak wyglądają rysunki wykonawcze wałów na pewno znajdziesz tam kilka wskazówek i pomysłów.

Tam gdzie masz rowek robisz wyrwanie albo przekrój (w twoim przypadku przekrój) żeby pokazać wszystkie wymiary. Resztę robisz tak jak masz napisane z norm.

Struktura geometryczna powierzchni > patrzysz jakie chropowatości mają wałki po obróbce wykończeniowej (poszukaj nowszej normy dotyczącej chropowatości tzn Ra 0,8 1,6 3,2 6,3 12,5 itd.)


Autor tematu
kacper7cycek
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 6
Posty: 8
Rejestracja: 15 lis 2016, 18:58
Lokalizacja: Głogów

#3

Post napisał: kacper7cycek » 04 sty 2017, 14:43

No dzięki, interesuje mnie czy muszę oznaczyć ten gwint z przodu z otworem.


iiZESBiE
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 1
Posty: 10
Rejestracja: 23 lis 2016, 10:06
Lokalizacja: Kraków

#4

Post napisał: iiZESBiE » 04 sty 2017, 15:00

Musisz oznaczyć, inaczej jak zostanie ten gwint wykonany?


Autor tematu
kacper7cycek
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 6
Posty: 8
Rejestracja: 15 lis 2016, 18:58
Lokalizacja: Głogów

#5

Post napisał: kacper7cycek » 04 sty 2017, 16:35

no to jak oznaczyć własnie ten gwint ?

[ Dodano: 2017-01-04, 17:17 ]
Zwykły gwint NP M20 X2 i tyle ?

Awatar użytkownika

olszyn83
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 3
Posty: 32
Rejestracja: 13 lut 2014, 09:06
Lokalizacja: Rzeszów

#6

Post napisał: olszyn83 » 04 sty 2017, 17:36

Zwykły gwint NP M20 X2 i tyle ?
tak
sprawdź sobie w normach jakie skoki mogą mieć poszczególne średnice gwintów[/quote]


Autor tematu
kacper7cycek
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 6
Posty: 8
Rejestracja: 15 lis 2016, 18:58
Lokalizacja: Głogów

#7

Post napisał: kacper7cycek » 04 sty 2017, 20:12

A podcięcie obróbcze wałów jest zależny od średnicy i strony tocznej ?


Autor tematu
kacper7cycek
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 6
Posty: 8
Rejestracja: 15 lis 2016, 18:58
Lokalizacja: Głogów

#8

Post napisał: kacper7cycek » 05 sty 2017, 21:01

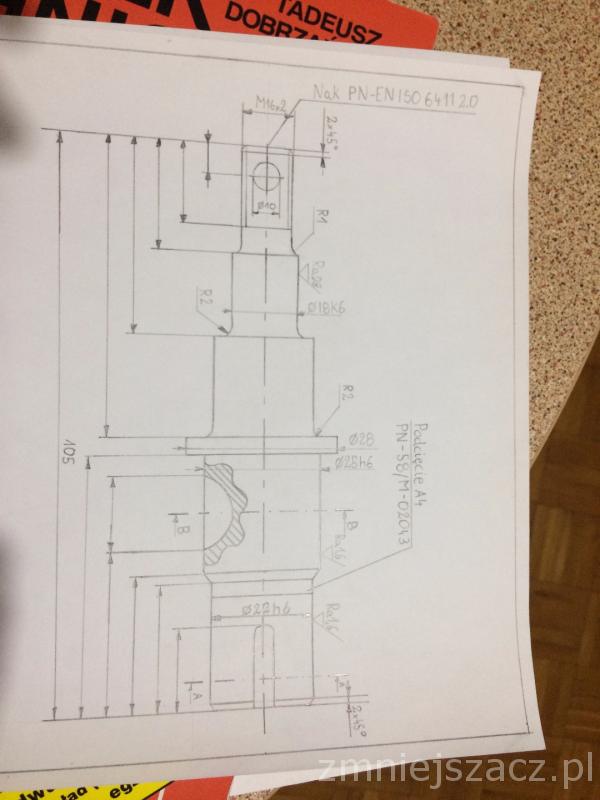

Prosił bym o podpowiedź co zrobiłem zlę. Jeszcze musze narysować te 2 kłady. do punktów A i B i zwymiarować cały rysunek.
Załączniki
IMG_0390 (1).JPG

Awatar użytkownika

olszyn83
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 3
Posty: 32
Rejestracja: 13 lut 2014, 09:06
Lokalizacja: Rzeszów

#9

Post napisał: olszyn83 » 05 sty 2017, 21:28

brakuje wymiaru jednej fazki i jednej średnicy
podcięcie A4 - jeżeli chodzi o podcięcie obróbkowe to musisz je narysować
pozdrawiam,
Krystian


Autor tematu
kacper7cycek
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 6
Posty: 8
Rejestracja: 15 lis 2016, 18:58
Lokalizacja: Głogów

#10

Post napisał: kacper7cycek » 05 sty 2017, 22:15

mógł byś mi zaznaczyć gdzie mam zaznaczyć ta fazkę ? Z ta średnia to nie trzeba bo nie jest zaznaczona na rysunku. Tam miałem na początku rysunek z poleceniami.

A z tym podcięciem jak to miało by wyglądać?

Pozdrawiam i Dziękuje
