Rysunek techniczny kład

nieumiemkładu · Post napisał: **nieumiemkładu** » 11 sty 2017, 10:49

Witam, mam problem z zdaniem drugim a dokładniej z narysowaniem kładu. Problem polega na tym że nie rozumiem za bardzo jak mam narysować dwa otwory przelotowe które są zaznaczone przerywanymi liniami na rzucie pionowym. (chyba że to nie są dwa otwory). Nie wiem również jak mam narysować to wycięcie kwadratowe. Prosiłbym bardzo o wyjaśnienie.

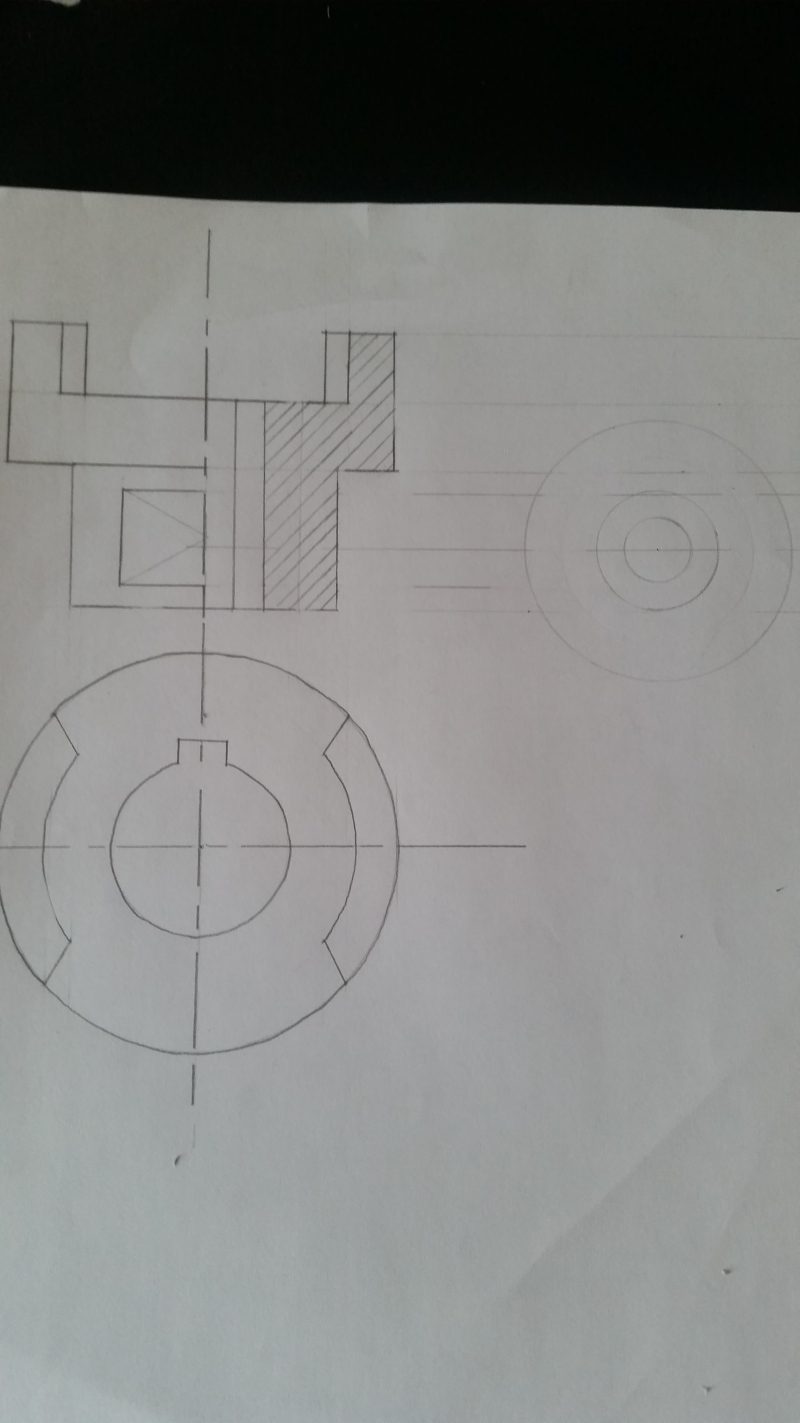

Obrazek

peritus · Post napisał: **peritus** » 11 sty 2017, 11:32

nieumiemkładu pisze:mam problem z zdaniem drugim a dokładniej z narysowaniem kładu

Klasyka tworzenia kładu:
https://www.google.pl/search?q=k%C5%82a ... sAGA2YDIDQ
http://student.agh.edu.pl/~pwojnaro/Wid ... 82ady.html

Polecam również dowolny podręcznik rysunku technicznego oraz konsultacje u "Prowadzącego"( jak widać na załączonym rysunku)

rupcio · Post napisał: **rupcio** » 16 sty 2017, 12:37

Widok z góry jednoznacznie wyjaśnia znaczenie tych czterech linii przerywanych:
- dwie z nich, zewnętrzne, to zarys okrągłego otworu w środku elementu (najpewniej do osadzenia go na wale),
- dwie wewnętrzne linie przerywane to zarys rowka pod wpust w wyżej wymienionym otworze.
