Rezolwer a enkoder??
Mam pytanie czym się rózni enkoder od rezolwera??
Z ciekawych tematów znalazłem to ale moze ktos ma jakis rysunek: http://www.elektroda.net/uzytkowa/plmis ... 2_2112.htm
Z ciekawych tematów znalazłem to ale moze ktos ma jakis rysunek: http://www.elektroda.net/uzytkowa/plmis ... 2_2112.htm
Prawda leży pośrodku -Arystoteles.Może dlatego wszystkim zawadza -Wodzu.
Tagi:
-
- ELITA FORUM (min. 1000)
- Posty w temacie: 2
- Posty: 1243
- Rejestracja: 10 kwie 2005, 14:18
- Lokalizacja: STALOWA WOLA W-WA
- Kontakt:
enkoder zlicza impulsy generowane w wyniku obrotu tarczy (np szklanej z kreskami) wzgledem czujnika (np. fotokomorki). rozdzielczosc enkodera wprost wynika z liczby kresek ktore posiada na tarczy.
resolver ma budowe podobna do malego silnika synchronicznego a pomiar polozenia katowego odbywa sie na podstawie pomiaru zmiany napiecia wyjsciowego na wale wirnika. napiecie w wirniku indukowane jest przez oba uzwojenia stojana i przyjmuje wartosci od zera do maskimum w zaleznosci od jegho polozenia wzgledem tegoz stojana.
resolver ma budowe podobna do malego silnika synchronicznego a pomiar polozenia katowego odbywa sie na podstawie pomiaru zmiany napiecia wyjsciowego na wale wirnika. napiecie w wirniku indukowane jest przez oba uzwojenia stojana i przyjmuje wartosci od zera do maskimum w zaleznosci od jegho polozenia wzgledem tegoz stojana.
-mamo, czy jestem Twoją małą księżniczką?
-nie, nie jesteś synu
-nie, nie jesteś synu
-
- ELITA FORUM (min. 1000)
- Posty w temacie: 4
- Posty: 1121
- Rejestracja: 13 kwie 2006, 02:59
- Lokalizacja: planeta ziemia
-
- ELITA FORUM (min. 1000)
- Posty w temacie: 4
- Posty: 1121
- Rejestracja: 13 kwie 2006, 02:59
- Lokalizacja: planeta ziemia
-
Autor tematu - Specjalista poziom 3 (min. 600)
- Posty w temacie: 4
- Posty: 674
- Rejestracja: 29 lip 2006, 19:32
- Lokalizacja: z sasiedztwa
Kurcze poszukam schematow na zajeciach z automatyki i robotyki mialem jakies info o resolwerze a nawet chyba schemat. Zobaczymy??
[ Dodano: 2006-11-18, 22:23 ]
Jescze nie znalazłem schematu ale znalzłem coś o przetworniku induktosynowym.
A teraz z cyklu "z zeszytów Wodza":
Przetwornik induktosynowy- jest przetwornikiem typu płaskiego, uzwojenia zasilane są tak samo jak w rezolwerze (czyli jak?) a kąt przesunięcia fazowego elementu ruchomego jest zalezny od przemieszczenia linowego suwaka.
[ Dodano: 2006-11-18, 22:44 ]
http://www.elektroda.net/uzytkowa/plmis ... 3_1203.htm
Mozna poczytac i cos pomyslec.
[ Dodano: 2006-11-18, 22:23 ]
Jescze nie znalazłem schematu ale znalzłem coś o przetworniku induktosynowym.
A teraz z cyklu "z zeszytów Wodza":
Przetwornik induktosynowy- jest przetwornikiem typu płaskiego, uzwojenia zasilane są tak samo jak w rezolwerze (czyli jak?) a kąt przesunięcia fazowego elementu ruchomego jest zalezny od przemieszczenia linowego suwaka.
[ Dodano: 2006-11-18, 22:44 ]
http://www.elektroda.net/uzytkowa/plmis ... 3_1203.htm
Mozna poczytac i cos pomyslec.
Prawda leży pośrodku -Arystoteles.Może dlatego wszystkim zawadza -Wodzu.
-
- ELITA FORUM (min. 1000)
- Posty w temacie: 4
- Posty: 1121
- Rejestracja: 13 kwie 2006, 02:59
- Lokalizacja: planeta ziemia

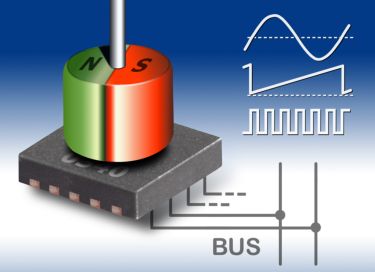

oto parametry enkodera magnetycznego z podanego linku
http://www.renishaw.com/client/product/ ... 1136.shtml
Non-contact / frictionless and bearing versions available
Resolutions to 13 bit (8192 positions per revolution)
Excellent dirt immunity to IP68
High speed operation to 30,000 rpm
Industry-standard absolute analogue, incremental and linear outputs
Available in chip, modular and packaged formats
http://www.renishaw.com/client/product/ ... 1136.shtml
Non-contact / frictionless and bearing versions available
Resolutions to 13 bit (8192 positions per revolution)
Excellent dirt immunity to IP68
High speed operation to 30,000 rpm
Industry-standard absolute analogue, incremental and linear outputs
Available in chip, modular and packaged formats
POZDRAWIAM
