Przekrój stopniowy

#1

Post napisał: luknow71 » 30 sty 2019, 12:08

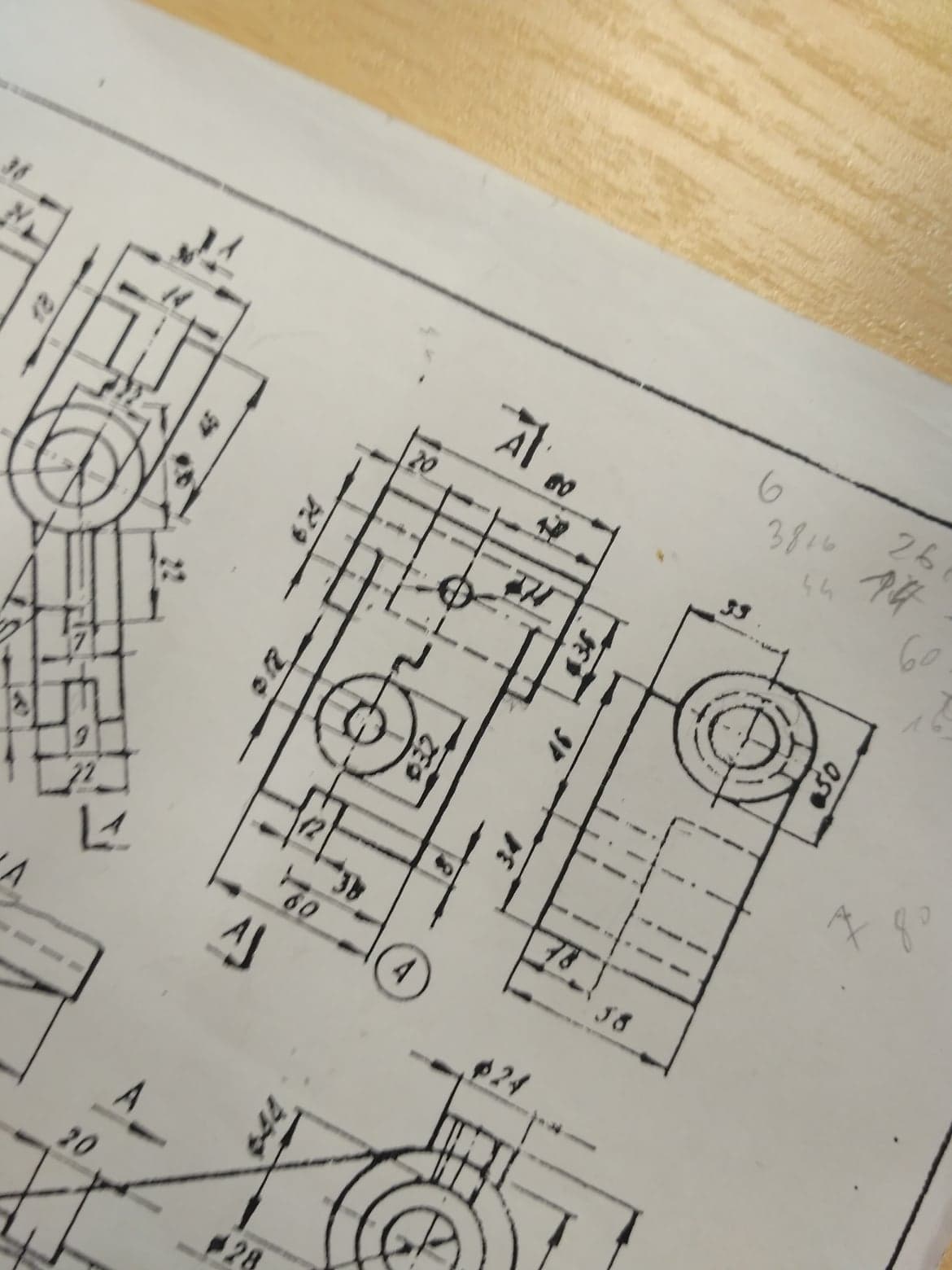

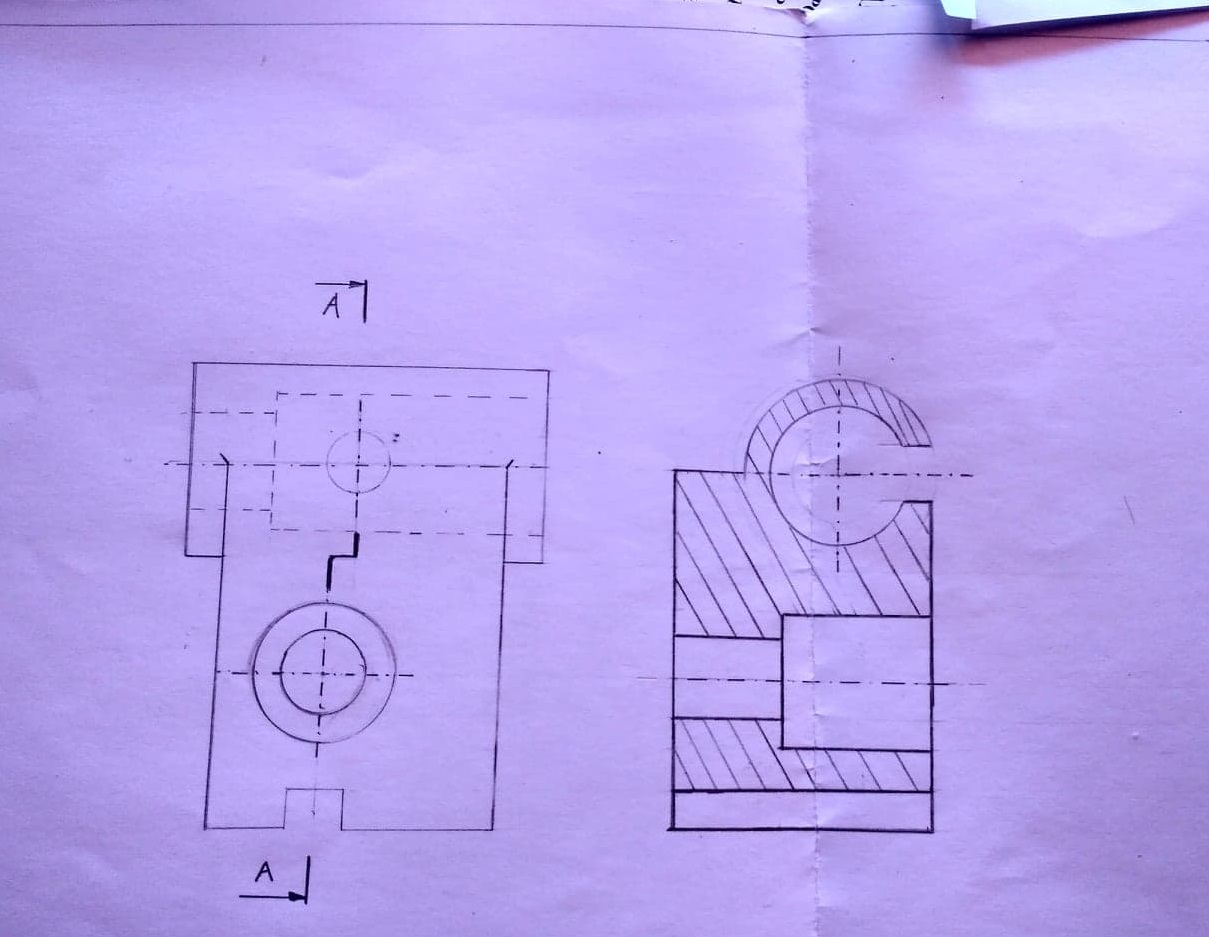

Witam, w tym przekroju wykładowca zaznaczył mi ze po prostu jest zle .Czy ktos umiał by pomoc?
Obrazek
Obrazek


Na górę
Awatar użytkownika

Szwed
Stały bywalec (min. 70)
Stały bywalec (min. 70)
Posty w temacie: 1
Posty: 76
Rejestracja: 10 lis 2017, 19:38

Re: Przekrój stopniowy

#2

Post napisał: Szwed » 09 lut 2019, 21:00

Brakuje krawędzi najmniejszego otworu...
Na górę

MALB
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 1
Posty: 22
Rejestracja: 06 lut 2019, 07:32

Re: Przekrój stopniowy

#3

Post napisał: MALB » 20 lut 2019, 11:20

Z Twojego przekroju wynika, że na tej tulejce, biegnącej wzdłuż, jest nacięty rowek, a nie wywiercony otwór. Brakuje dwóch krawędzi zamykających okrąg wewnętrzny i zewnętrzny.
