Prośba o pomoc w rozpoznaniu szyny

#1

Post napisał: MlKl » 11 sty 2014, 16:50

Trafiły mi się kiedyś szyny bez wózków, nijak nie sygnowane. Może ktoś ukierunkuje gdzie szukać wózków do nich? Szyna ma 20 mm szerokości, 16,5 mm wysokości, dwa rzędy kulek ułożone nad i pod "główką" szyny, rozstaw otworów montażowych 60 mm.



Tagi:


Malaxis
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 6
Posty: 596
Rejestracja: 01 lut 2011, 00:31
Lokalizacja: Bolechowice/Kraków

#2

Post napisał: Malaxis » 11 sty 2014, 17:24

Wstaw jakieś zdjęcie przekroju tych szyn, bo inaczej to nie ma żadnych szans na ich rozpoznanie.

Awatar użytkownika

Autor tematu
MlKl
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 3706
Rejestracja: 15 sie 2010, 13:44
Lokalizacja: Błonie
Kontakt:

#3

Post napisał: MlKl » 11 sty 2014, 17:58

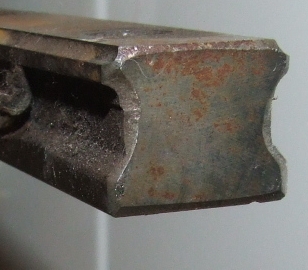

Obrazek

[ Dodano: 2014-01-12, 14:27 ]
Nikomu nie przychodzi na myś jakaś szyna o wysokości 16,5 mm w rozmiarze 20? Dodam, że raczej jest to markowe ustrojstwo, zdjąłem ją z maszyny raczej z wysokiej półki.


Malaxis
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 6
Posty: 596
Rejestracja: 01 lut 2011, 00:31
Lokalizacja: Bolechowice/Kraków

#4

Post napisał: Malaxis » 12 sty 2014, 18:41

Takiej szyny niestety nie kojarzę ale jak coś mi wpadnie w oczy podobnego to dam znać.


Malaxis
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 6
Posty: 596
Rejestracja: 01 lut 2011, 00:31
Lokalizacja: Bolechowice/Kraków

#5

Post napisał: Malaxis » 14 sie 2014, 01:59

THK SHS20


qbacz
Sympatyk forum poziom 1 (min. 40)
Sympatyk forum poziom 1 (min. 40)
Posty w temacie: 2
Posty: 47
Rejestracja: 04 cze 2009, 13:42
Lokalizacja: tychy

#6

Post napisał: qbacz » 03 wrz 2014, 08:16

Witam
Jeżeli można to chętnie podepnę się pod temat.
Mam po 2szt. tych prowadnic, stoją w kącie i się kurzą bo nie mogę do nich wózków dopasować a oznaczeń brak...
Z góry dziękuję za pomoc i pozdrawiam

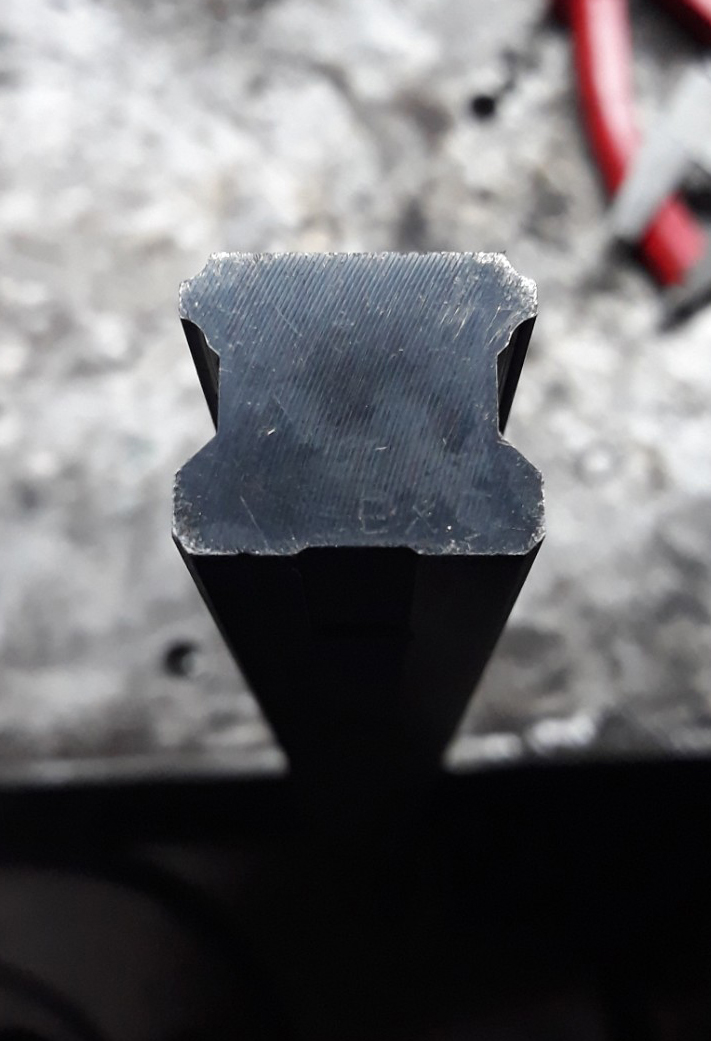

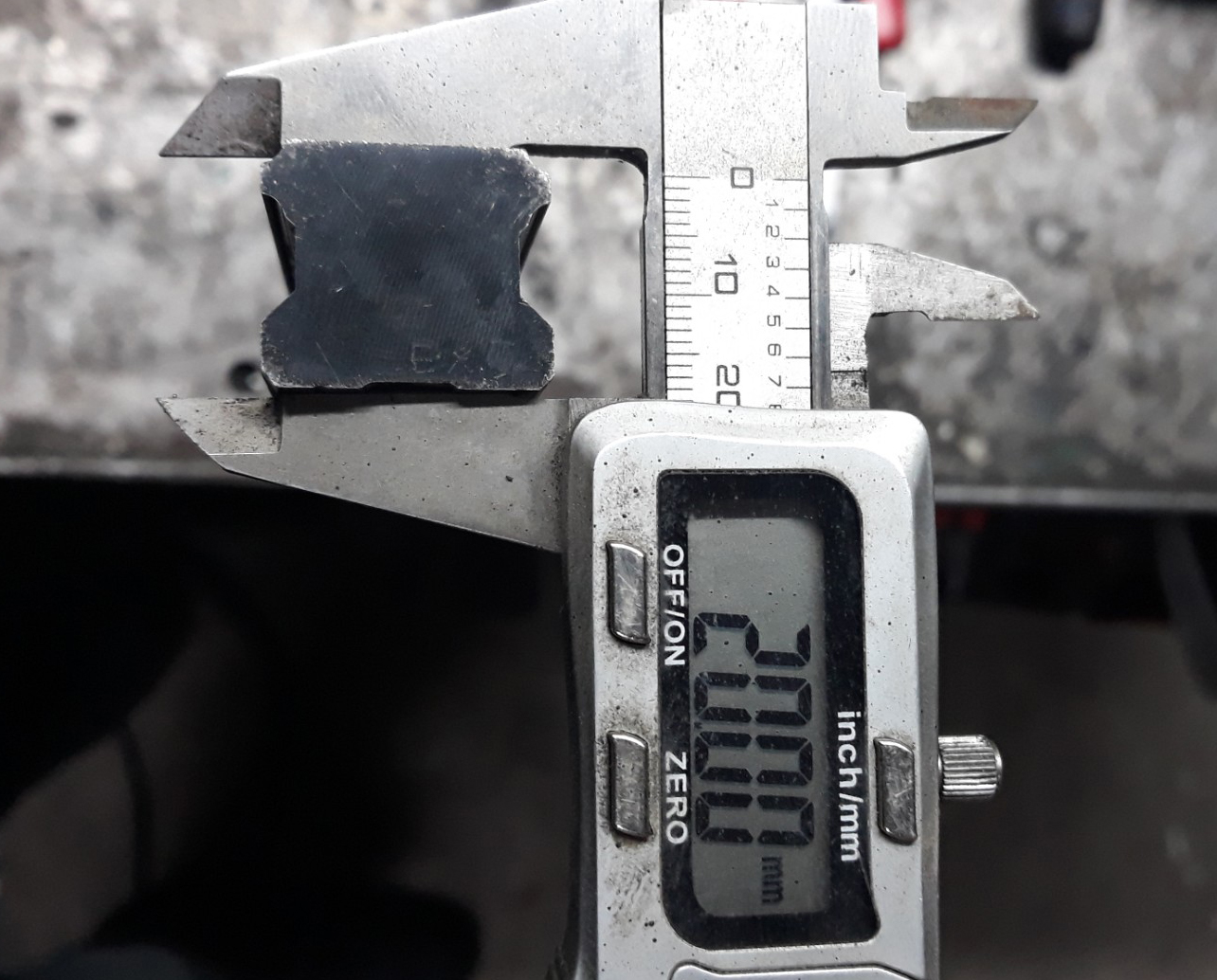

Obrazek Obrazek


Malaxis
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 6
Posty: 596
Rejestracja: 01 lut 2011, 00:31
Lokalizacja: Bolechowice/Kraków

#7

Post napisał: Malaxis » 03 wrz 2014, 11:30

Jedna szyna to Rexroth/Star rozmiar 30 a druga to prawdopodobnie INA TKVD25
(wysokość powinna być 18,7 a nie 19)


qbacz
Sympatyk forum poziom 1 (min. 40)
Sympatyk forum poziom 1 (min. 40)
Posty w temacie: 2
Posty: 47
Rejestracja: 04 cze 2009, 13:42
Lokalizacja: tychy

#8

Post napisał: qbacz » 03 wrz 2014, 12:54

faktycznie wyglądają podobnie chociaż mam jakieś wózki ina które nie pasowały...
dzięki za pomoc - masz może wózki do tych prowadnic?
Pozdrawiam


Malaxis
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 6
Posty: 596
Rejestracja: 01 lut 2011, 00:31
Lokalizacja: Bolechowice/Kraków

#9

Post napisał: Malaxis » 03 wrz 2014, 13:22

Niestety nie.
Ina ma co najmniej 3 rodzaje prowadnic i wózków kulkowych.


peezeet
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 4
Posty: 155
Rejestracja: 07 lut 2013, 18:04
Lokalizacja: Warszawa

Re: Prośba o pomoc w rozpoznaniu szyny

#10

Post napisał: peezeet » 07 gru 2019, 01:30

To może i ja podepnę się pod temat i poproszę o ew. identyfikację prowadnicy bez oznaczeń.

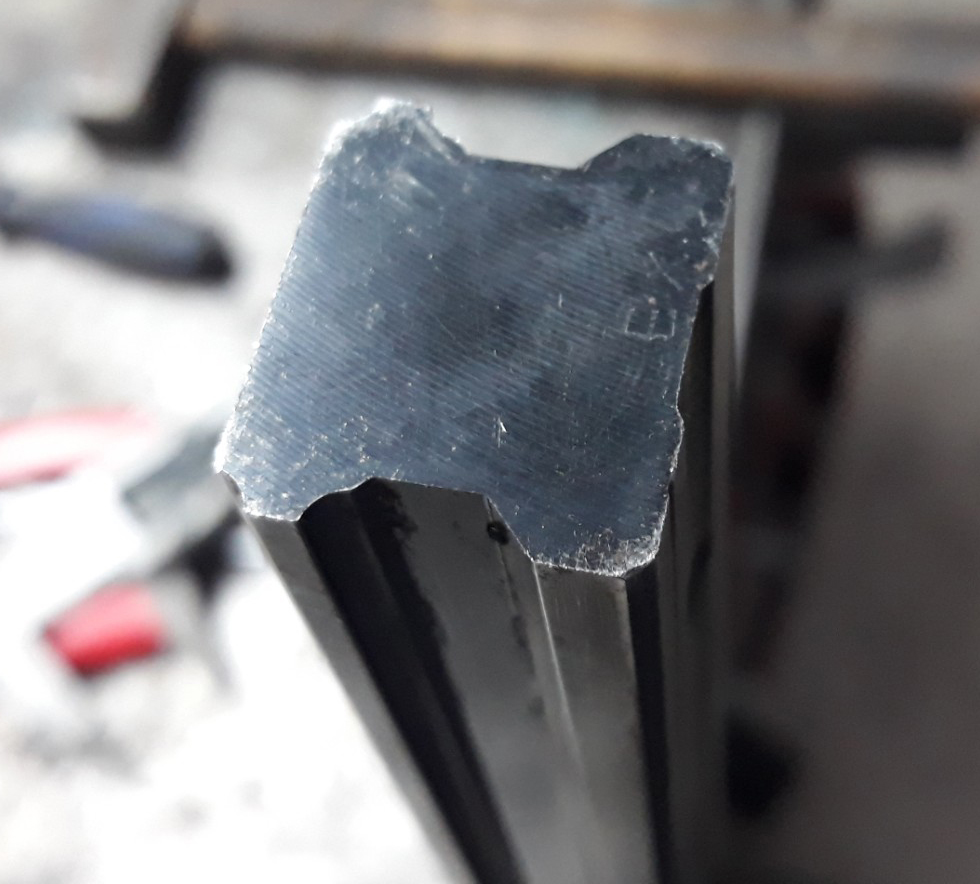

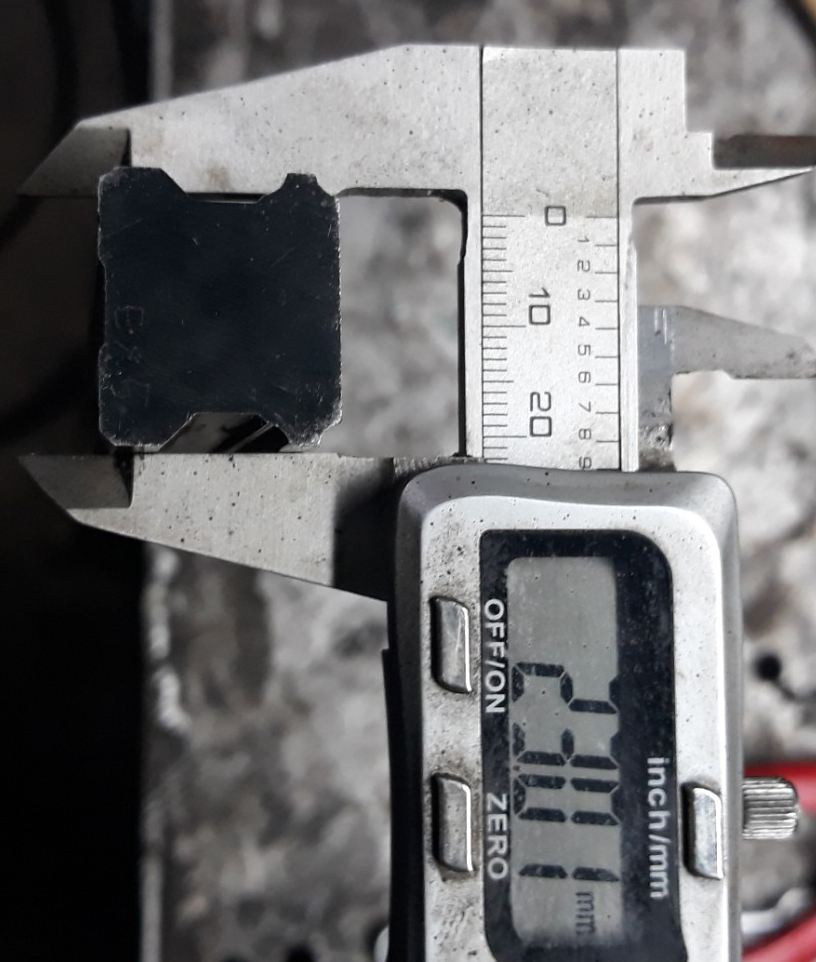

Resized_20191206_161032.jpg[/attachment [attachment=2]Resized_20191206_161048.jpg
