Problem Z Rysunkiem

#1

Post napisał: arturartur24 » 31 paź 2017, 21:42

Witam

Mam mianowicie taki problem że muszę wykonać rysunek szczegółowy pół-widok pół-przekrój,
w odpowiedniej skali . prawdę mówiąc nawet nie wiem jak się za to zabrać , coś próbowane było żeby to narysować jednak nie wiem czy dobrze . Czy mógł bym prosić o pomoc w wytłumaczeniu i wykonaniu rysunku ? W złączniku zdjęcie elementu nr14 do wykonania w grupie wymiarowej drugiej , oraz rysunek który kolega próbował narysować . Z góry dziękuje za pomoc. W załączniku opis ćwiczenia wraz ze zdjęciem rysunku w lepszej jakości
Załączniki
Desktop.rar
(649.01 KiB) Pobrany 95 razy



Tagi:


dance1
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 3094
Rejestracja: 11 mar 2007, 22:42
Lokalizacja: G-G

#2

Post napisał: dance1 » 31 paź 2017, 22:05

to jeszcze dorzuć Twoje udolne czy nie udolne próby rozwiązania tego zadania.
I don't like principles, I prefer prejudices


Autor tematu
arturartur24
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 9
Rejestracja: 19 sty 2015, 17:28
Lokalizacja: Dąbrowa Górnicza

#3

Post napisał: arturartur24 » 01 lis 2017, 10:48

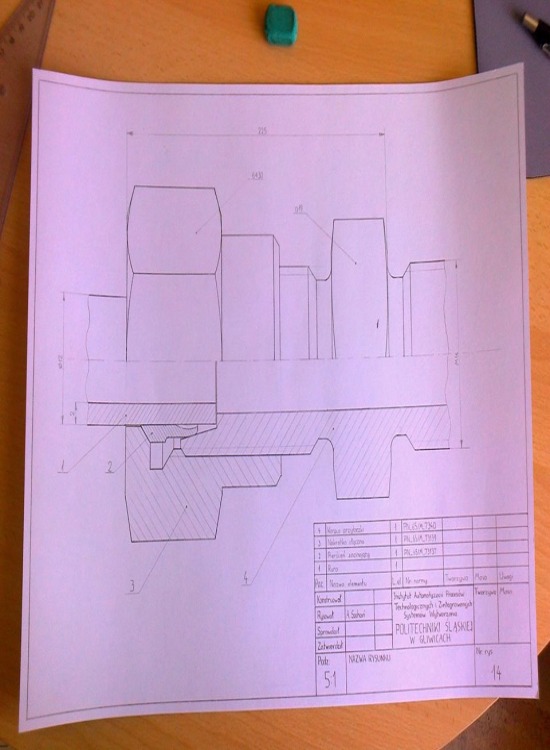

Próbą to jest ten rysunek czy to w ogóle ma tak wyglądać no bo co do zwymiarowania to mam sobie wziąć z norm lub mierzyć linijką i po-przeliczać. Tak poza tym to nie wiem jak ten element wygląda tak naprawdę w rzeczywistości do końca nie wiem co to jest , inaczej by było gdy bym element miał przed oczami ( wiem wiem przecież mam rysunek :) ) W załączniku zdjęcie elementu i zarazem pytanie czy to właśnie coś takiego mam narysować czy nie do końca
