PROBLEM Z NARYSOWANIEM PRZEKROJU ŁAMANEGO

marysia93 · Post napisał: **marysia93** » 27 cze 2013, 15:03

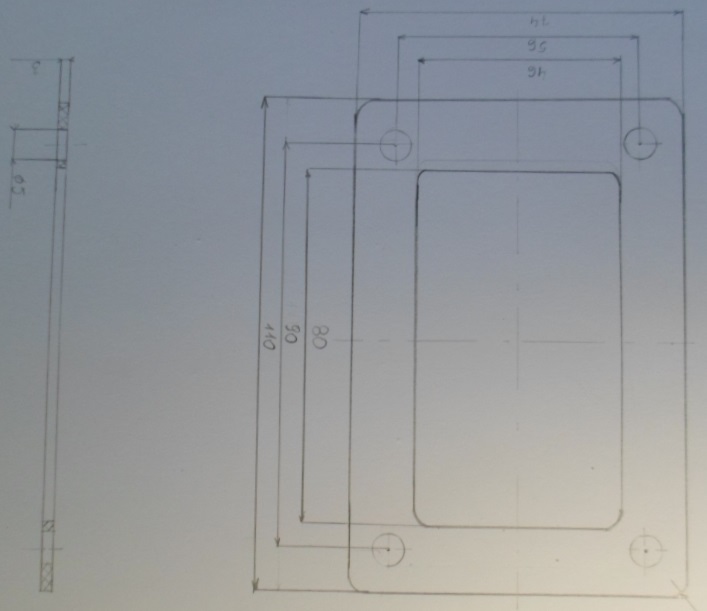

witam, mam problem z narysowaniem przekroju łamanego na tej uszczelce.. rzuty narysowane są podobno dobrze, tylko brakuje "linii cięcia".. z góry dziekuje za pomoc.
Pozdrawiam, Maryś.
Obrazek

Jestem_słaby · Post napisał: **Jestem_słaby** » 27 cze 2013, 15:22

Witam,
linie cięcia, autor miał chyba na myśli że nie zaznaczyłaś przekroju, nad przekrojem napisz: A-A; a na rysunku obok zaznacz w którym miejscu przebiega przekrój,

tak dla twojej informacji na twoim rysunku brakuje wymiaru promienia wewnętrznego otworu, bo na zewnętrznym widać że coś jest oznaczone tylko nie wiadomo co.

Pozdrawiam,

peritus · Post napisał: **peritus** » 27 cze 2013, 15:44

marysia93 pisze: mam problem z narysowaniem przekroju łamanego na tej uszczelce..

Lina ciecia przekroju łamanego jednopunktowa !(tu moja fioletowa)

marysia93 · Post napisał: **marysia93** » 27 cze 2013, 15:49

bardzo dziękuje za pomoc! I pozdrawiam!

PROBLEM Z NARYSOWANIEM PRZEKROJU ŁAMANEGO
