Połączenie punktów/widoczność
Post napisał: Seledian » 16 sty 2013, 20:55
Witam

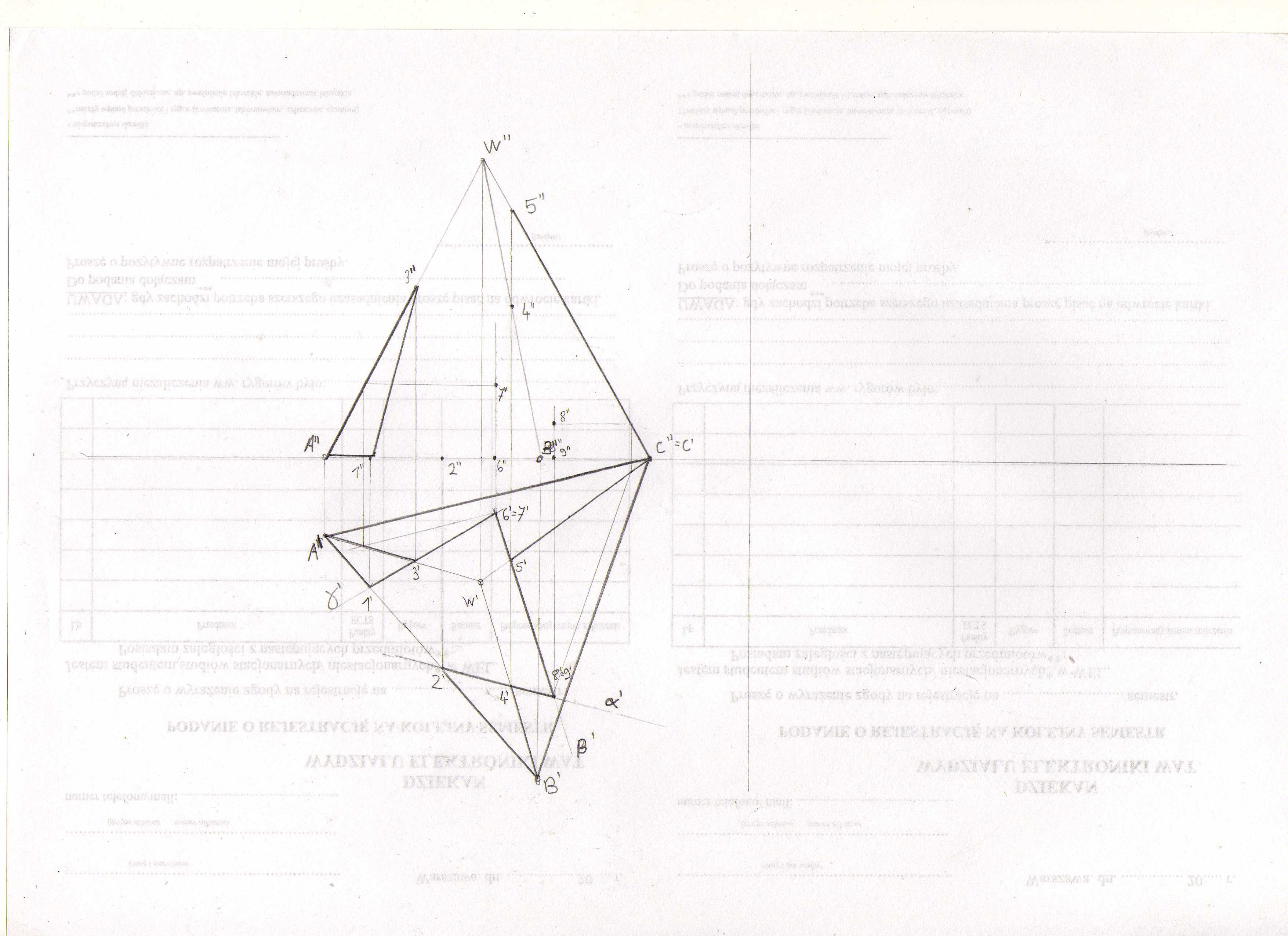

Mam problem z rysunkiem, gdzie jest ostrosłup z wycięciem.
Nie wiem, które dokładnie punkty mam ze sobą połączyć i które linie będą niewidoczne.
Może ktoś pomóc ?
Mam problem z rysunkiem, gdzie jest ostrosłup z wycięciem.
Nie wiem, które dokładnie punkty mam ze sobą połączyć i które linie będą niewidoczne.
Może ktoś pomóc ?
