Czy ktoś mógłby powiedzieć jak to obliczyć, ponieważ wydaje mi się, że brakuje to średnicy średniej Obrazek




StudentIB
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 5
Posty: 235
Rejestracja: 23 paź 2015, 00:00
Lokalizacja: Poznań

Re: PKM

#2

Post napisał: StudentIB » 17 cze 2019, 18:58

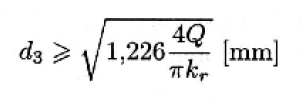

Masz wszystko co trzeba. Wstępnie liczysz średnicę z tego wzoru:

Obrazek

Następnie dobierasz śrubę i sprawdzasz warunek naprężeń zastępczych (wzór poniżej) robiąc pełne obliczenia opisane w książkach do PKM (przypadek II).

Obrazek


Autor tematu
Takosen
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 5
Posty: 6
Rejestracja: 17 cze 2019, 16:27

Re: PKM

#3

Post napisał: Takosen » 17 cze 2019, 19:26

Czyli d3 to jest średnica średnia którą podstawiamy na naprężenia ścinające?


StudentIB
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 5
Posty: 235
Rejestracja: 23 paź 2015, 00:00
Lokalizacja: Poznań

Re: PKM

#4

Post napisał: StudentIB » 17 cze 2019, 20:31

We wzorze na naprężenia ścinające od skręcania są 2 średnica - średnica rdzenia (d_3 z wzoru z mojego pierwszego posta) i średnica średnica gwintu (podziałowa).


Autor tematu
Takosen
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 5
Posty: 6
Rejestracja: 17 cze 2019, 16:27

Re: PKM

#5

Post napisał: Takosen » 17 cze 2019, 21:06

To w jaki sposób dostać średnicę średnią?


StudentIB
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 5
Posty: 235
Rejestracja: 23 paź 2015, 00:00
Lokalizacja: Poznań

Re: PKM

#6

Post napisał: StudentIB » 17 cze 2019, 21:17

Wzór na średnią średnicę gwintu to:

d_s=(d+D_1)/2

gdzie: d - średnica nominalna gwintu śruby, D_1 - średnica wewnętrzna nakrętki

http://www.pkm.edu.pl/index.php/polocen ... 0-01010001


Autor tematu
Takosen
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 5
Posty: 6
Rejestracja: 17 cze 2019, 16:27

Re: PKM

#7

Post napisał: Takosen » 17 cze 2019, 21:38

No właśnie ale ja nie mam średnicy wewnętrznej nakrętki


StudentIB
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 5
Posty: 235
Rejestracja: 23 paź 2015, 00:00
Lokalizacja: Poznań

Re: PKM

#8

Post napisał: StudentIB » 17 cze 2019, 22:03

Najlepiej po prostu zobacz sobie jak to się po kolei liczy na przykładzie jakiegoś projektu podnośnika śrubowego (tam to się najczęściej spotyka). Nie ma sensu tutaj tego dokładnie opisywać, bo obliczenia są dosyć złożone dla tego przypadku śruby. Takie podnośniki to standard w praktycznie każdej książce z zadaniami z PKM. Tutaj masz nawet całą pozycję na ten temat z konkretnymi danymi:

http://bc.pollub.pl/Content/681/pkm1-news.pdf

Gdyby link stał się nieaktywny to tytuł skryptu brzmi "Podstawy konstrukcji maszyn. Projektowanie mechanizmów śrubowych oraz przekładni zębatych" (Ponieważ, Kuśmierz).


Autor tematu
Takosen
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 5
Posty: 6
Rejestracja: 17 cze 2019, 16:27

Re: PKM

#9

Post napisał: Takosen » 18 cze 2019, 14:40

Czyli średnice średnią powinienem wziąć z tablic po obliczeniu średnicy rdzenia i dobraniu odpowiedniej śruby?


StudentIB
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 5
Posty: 235
Rejestracja: 23 paź 2015, 00:00
Lokalizacja: Poznań

Re: PKM

#10

Post napisał: StudentIB » 18 cze 2019, 15:57

Tak, najpierw obliczasz wstępnie średnicę rdzenia z tego prostego wzoru a następnie dobierasz śrubę o takiej średnicy rdzenia. Mając wybraną śrubę znasz wszystkie jej wymiary. Możesz więc dokonać sprawdzenia jej wytrzymałości przy pomocy tych dłuższych wzorów. Średnicę d masz w oznaczeniu śruby a średnicę wewnętrzną D_1 musisz odczytać dla tej dobranej śruby.
