Otwory na rurze... jak je wykonać?


Autor tematu
TigeRM
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 3
Posty: 9
Rejestracja: 04 kwie 2010, 20:40
Lokalizacja: Warszawa

Otwory na rurze... jak je wykonać?

#1

Post napisał: TigeRM » 27 kwie 2010, 11:14

Mam problem. Muszę umieścić na rurze o średnicy zewnętrznej 300 mm ( ścianka 10 mm) otwory. Płaszczyzny kolejnych rzędów otworów muszą posiadać kąt między sobą 15 stopni. Ale nie mogę użyć wzoru na zaokrąglonej powierzchni. Może ktoś mi podpowiedzieć jak to wykonać?



Tagi:


mdg
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 2
Posty: 700
Rejestracja: 16 gru 2008, 09:16
Lokalizacja: Dzierżoniów

#2

Post napisał: mdg » 27 kwie 2010, 12:49

Ile ma być tych otworów, jaką długość ma rura? Możesz podrzucić jakiś rysunek?
Pozdrawiam

Grzesiek
Samozwańczy programista CNC


jjanusz
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 292
Rejestracja: 16 lut 2006, 19:55
Lokalizacja: krasnogliny

#3

Post napisał: jjanusz » 27 kwie 2010, 14:01

NA czym ty chcesz to wiercić jeśli podzielnica to proste
ja robiłem wały (mała dokładność o długości 6metrów na frezarce X1000,zrobiłem sobie 2 tuleje z dwoma otworami jeden od góry drugi przesunięty o 15 stopni , w ten drugi otwór śruba zatoczona na fi jakieś tam (rozstaw otworów 400mm co 15 stopni )
Wyszło miodzio a przewaliliśmy ładnych parę ton tego materiału
niedość że masz pracę to jeszcze pieniądze byś chciał


kaleena
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 2
Posty: 442
Rejestracja: 11 mar 2008, 10:22
Lokalizacja: B-ce

#4

Post napisał: kaleena » 27 kwie 2010, 14:59

Może tak: szkic otworu na płaszczyźnie odsuniętej od środka rury o 150mm; wycięcie otworu; wzór kołowy od czoła rury dla elementu (otwór).


Autor tematu
TigeRM
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 3
Posty: 9
Rejestracja: 04 kwie 2010, 20:40
Lokalizacja: Warszawa

#5

Post napisał: TigeRM » 27 kwie 2010, 15:42

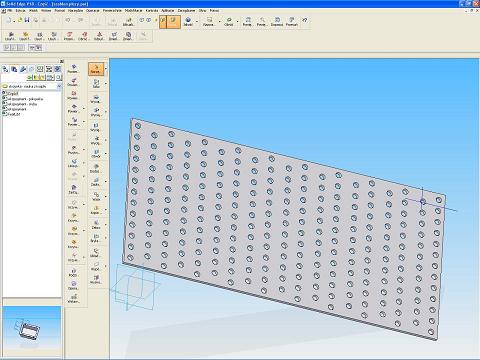

Jednak wolę to zrobić z inny sposób ale nadal nie wiem jak to wykonać. Na zdjęciu widzicie płaską blachę (1000x471) z otworami. Chcę ją zagiąć na promień 150 mm po zewnętrznej. Ale część programu "Część blaszana" nie mam jeszcze opanowanej.
Załączniki
jpg płozy2.JPG
jpg płozy2.JPG (33.13 KiB) Przejrzano 4983 razy


mdg
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 2
Posty: 700
Rejestracja: 16 gru 2008, 09:16
Lokalizacja: Dzierżoniów

#6

Post napisał: mdg » 28 kwie 2010, 14:28

Sorry, nie popatrzyłem na temat i myślałem, że chcesz to zrobić w "realu", tak jak kolega jjanusz. :neutral:
Pozdrawiam

Grzesiek
Samozwańczy programista CNC

Awatar użytkownika

BYDGOST
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 4
Posty: 4264
Rejestracja: 28 wrz 2007, 09:32
Lokalizacja: Bydgoszcz

#7

Post napisał: BYDGOST » 28 kwie 2010, 20:16

Ja takie coś kombinuję z wykorzystaniem płaszczyzn. Dla każdego rzędu otworów tworze nową płaszczyznę pod odpowiednim kątem, na niej szkic otworów i wycięcie.
Pomnik Ikara - Ku pamięci dawnego lotniska w Fordonie.

Awatar użytkownika

Bri
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 3
Posty: 814
Rejestracja: 21 maja 2009, 07:31
Lokalizacja: Ruda Śląska

#8

Post napisał: Bri » 29 kwie 2010, 15:07

A czy nie można zrobić osi która wychodzi z rury - w miejscu przecięcia osi z rurą punkt a w tym punkcie płaszczyznę prostopadłą do tej osi. Na płaszczyźnie szkic i viola

Śląsk - Nierdzewka, Alloy, Laser, Gięcie, Excel

Awatar użytkownika

BYDGOST
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 4
Posty: 4264
Rejestracja: 28 wrz 2007, 09:32
Lokalizacja: Bydgoszcz

#9

Post napisał: BYDGOST » 29 kwie 2010, 16:00

Możesz od razu zrobić płaszczyznę styczną do rury, bez kombinowania z osią i punktem. Płaszczyznę możesz odpowiednio ustawić podając kąt. Ja uznałem, ze wygodniej jest utworzyć nową płaszczyznę na bazie istniejącej płaszczyzny odniesienia, potem obrócić ją o kąt jaki mnie interesuje, ale jak kto woli.
Pomnik Ikara - Ku pamięci dawnego lotniska w Fordonie.


kaleena
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 2
Posty: 442
Rejestracja: 11 mar 2008, 10:22
Lokalizacja: B-ce

#10

Post napisał: kaleena » 30 kwie 2010, 07:36

Po co kombinować. Wyciąć otwór na płaszczyźnie stycznej do średnicy zew. rury (płaszczyzna równolegle odsunięta o 150mm od środkowej płaszczyzny - przy założeniu, że środek rury jest w przecięciu trzech domyślnych płaszczyzn w SE). Wybrać wzór kołowy, wskazać Element nasz otwór, wskazać płaszczyznę na czole rury, kąt i gotowe.
