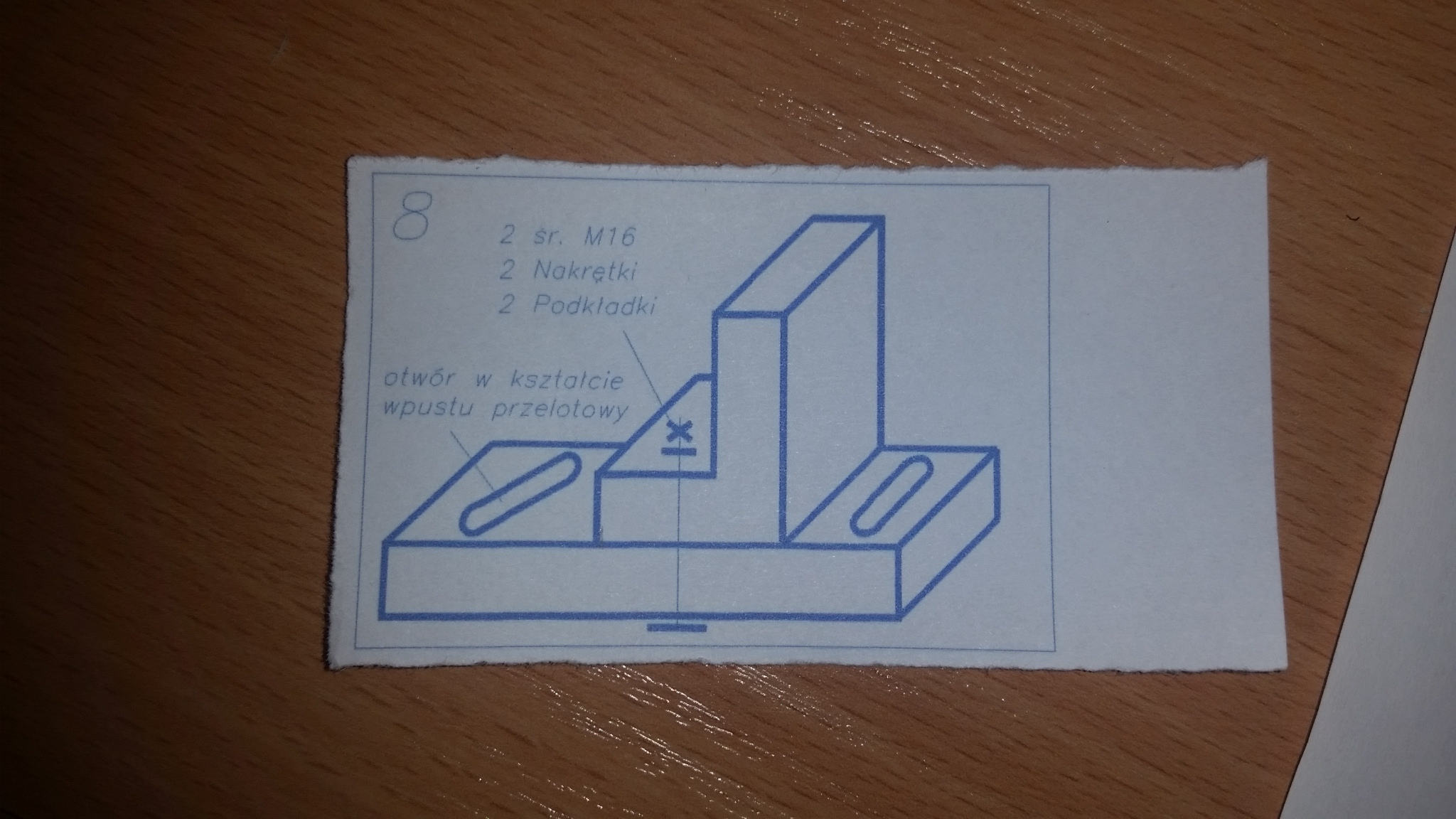

Witam proszę o ocenę (wykrycie błędów) podanego rysunku złożeniowego . Wymiary dowolne
Ocena rysunku złożeniowego
-
- Sympatyk forum poziom 2 (min. 50)
- Posty w temacie: 1
- Posty: 62
- Rejestracja: 16 sty 2018, 08:28
-
- Czytelnik forum poziom 1 (min. 10)
- Posty w temacie: 1
- Posty: 11
- Rejestracja: 22 sty 2014, 21:00
- Lokalizacja: Katowice
Re: Ocena rysunku złożeniowego
Zwracałbym większą uwagę na staranność wykonania - grubość linii, wykonanie nakrętki. Przekrój przez gwint i te otwory by się przydał.
-
- Moderator
-
Lider FORUM (min. 2000)
- Posty w temacie: 1
- Posty: 7977
- Rejestracja: 01 sty 2009, 20:01
- Lokalizacja: Oława
Re: Ocena rysunku złożeniowego
Naucz sie rysować sześciokąt
https://youtu.be/WrWJrKPehjo
....
, nad wybraniem ,, fasolką" też popracuj.
Mariusz.
