Fusion 360 MCP Server

#1

Post napisał: MarLip » 20 paź 2026, 21:47

Dobry wieczór wszystkim,
piszę wątek bo może ktoś się zainspiruje a trochę dzisiaj zbladłem jak łatwo przyszło mi ustawienie Fusion360 razem z VSC (Visual Studio Code) do stworzenia modeli i ścieżek CAM za pomocą "agenta" .

Generalnie proszę o wyrozumiałość - dzisiejszy eksperyment miał na celu tylko sprawdzenie co można zrobić za pomocą wyżej wymienionych narzędzi więc i model i scieżki CAM są od czapy. Od początku:

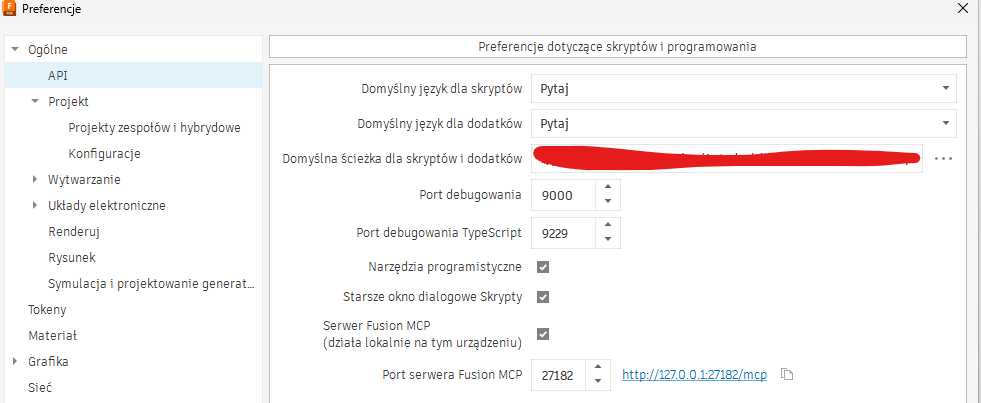

1. Żeby Fusion gadał z VSC potrzebny jest serwer MCP i ustawia się go tutaj:
Obrazek

2. W VSC ściągnąłem dodatek nazwany Copilot MCP + Agent Skills Manager i stworzyłem plik typu json:
{
"my-mcp-server-47e2706b": {
"url": "http://127.0.0.1:27182/mcp",
"type": "http"
}
}

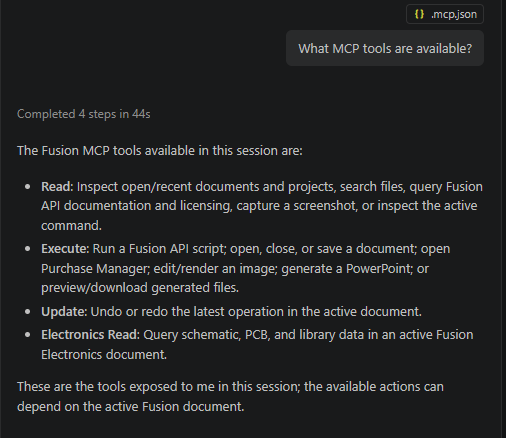

3. Po zalogowaniu się do githuba (wymagane przez VSC) i dodaniu serwera MCP, mam w oknie VSC "chata" z którym mogę sobie poplotkować na temat modeli. A poważnie to żeby sprawdzić czy Fusion gada robimy tak:
Obrazek

4. Skoro gada to gada - pierwszy prompt:
Using the Fusion MCP Execute tool, create a Fusion API script that creates a rectangular block 100 x 50 x 20 mm and execute it.
i jakie było moje zdziwienie jak z pustego okna dostałem kostkę. Pobawiłem się chwilę i postawnowiłem zrobić coś takiego:

Create a simplified shrink-fit holder.
Requirements:
Interface: SK40 according to DIN 69871
Gauge length: 100 mm
Body diameter: 32 mm
Tool bore diameter: 12 mm
Bore depth: 45 mm
Front chamfer: 45 degrees x 1 mm
Create the model as a revolved solid.
Use dimensions from DIN 69871 where possible.
Omit logos, markings and fine manufacturing details.

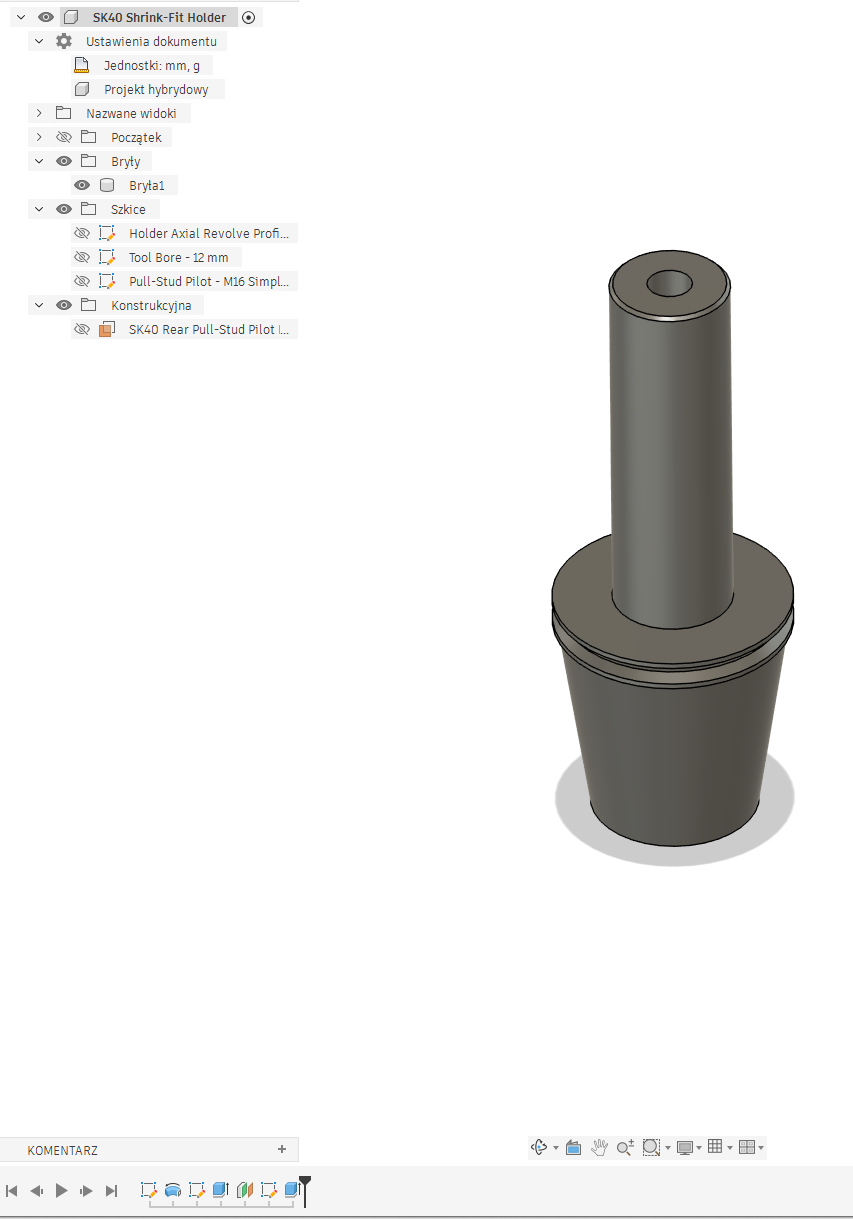

Wynik:
Obrazek

5. Skoro generuje bryły - to co z Camem? A no z camem nie ma problemów:

Switch to the Manufacturing workspace.
Create a 3-axis milling setup for the active model.
Requirements:
Stock mode: Relative size box
Stock offset: 2 mm on all sides
WCS located at the center of the top face
Z axis pointing upward
Name the setup "Test Setup"
Do not create any toolpaths yet.

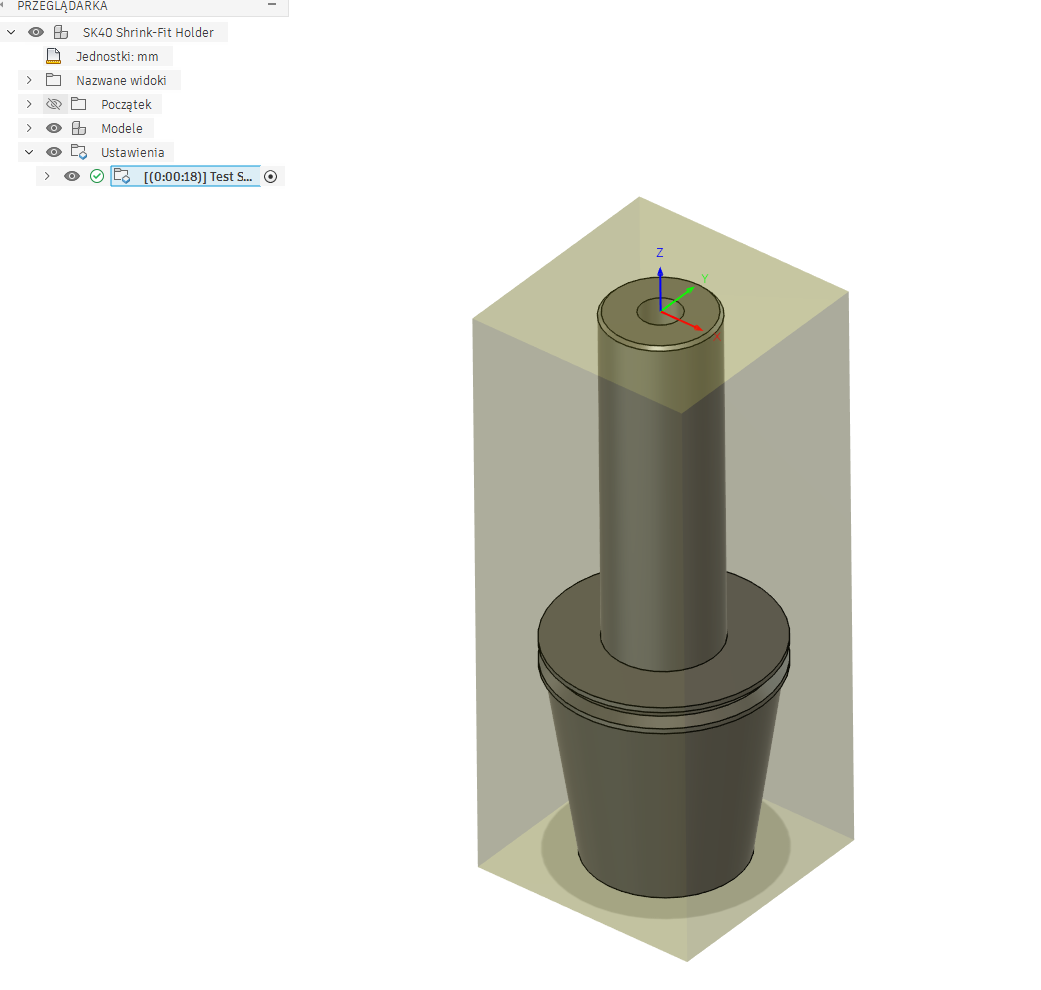

Wynik:
Obrazek

6. No to została jakaś prosta ścieżka....

In the active Manufacturing setup create a Face operation.
Requirements:
Select the top horizontal face of the stock.
Use an automatically selected face mill.
Stock to leave = 0 mm.
Generate the toolpath.
Compute the operation completely.
Report the selected tool and toolpath status.

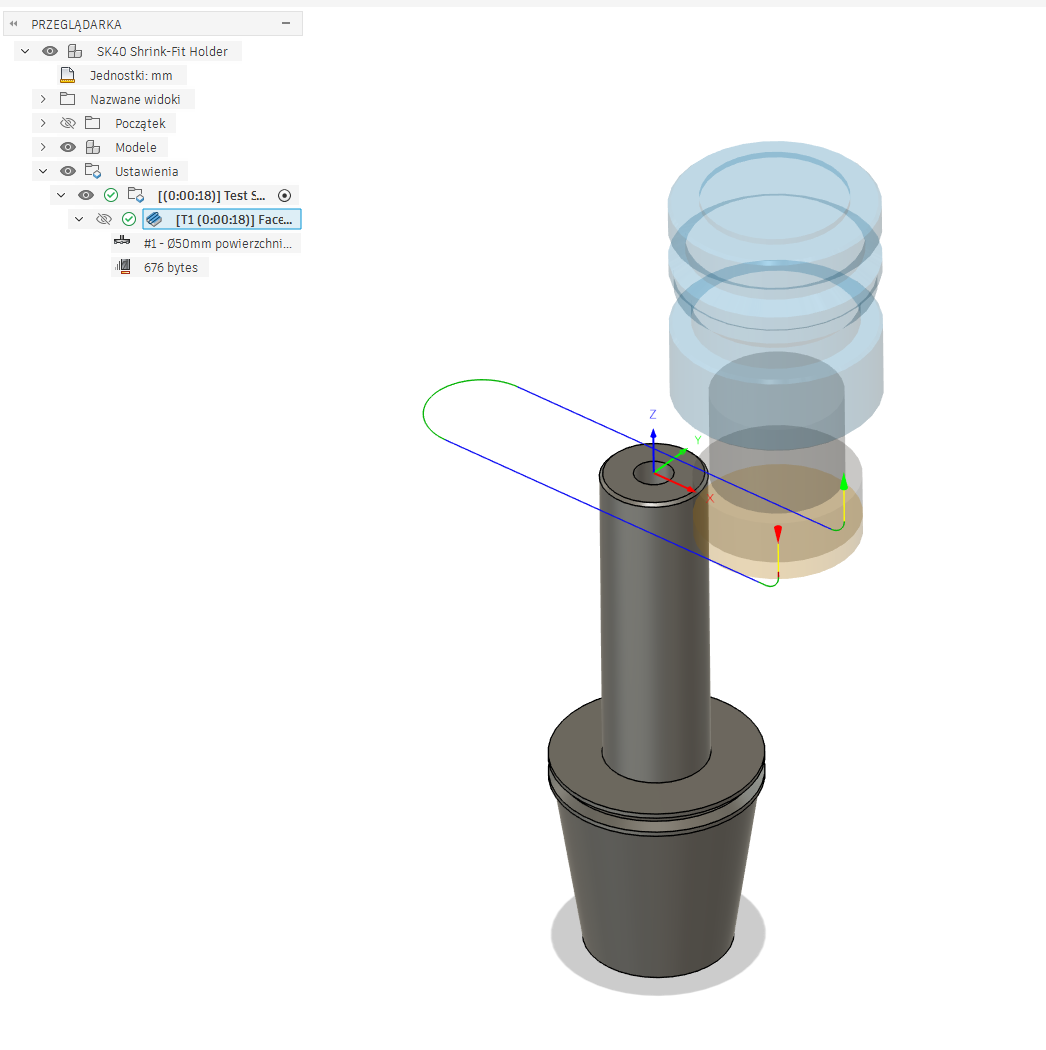

Wynik:
Obrazek

No i w zasadzie po temacie...... Co mnie zaskoczyło to to, że skrypt sam się poprawiał. Próbował coś wyegzekwować z programu i jak napotkał błąd - cofał się o krok i dłubał tak długo aż wydłubał. Z jednej strony jest to dla mnie fascynujące - projektowanie w języku natywnym może być super ale z drugiej storny chyba czas otworzyć hodowlę jedwaników. Zamykam ten post stwierdzeniem że dalsze postępy będą zależały głównie od jakości promptów, a nie od ograniczeń technicznych.

Co o tym sądzicie?
