Filmik "dokumentalny" z topienia aluminium

-->numerek - pisałeś coś, że podasz jakich przeciwutleniaczy się dodaje do aluminium. Kiedyś robiłem próby odlewania ale odlew był dość porowaty. Wyczytałem gdzieś że podczas stapiania aluminium ucieka z niego „Na” dlatego tuż przed wylaniem dodaje się tego sodu lub soli sodowej ... niewiele się zastanawiając dodałem zwykłej soli kuchennej NaCl... różnicę dało się zaobserwować .. .no ale to jeszcze nie jest to... wie ktoś może czego jeszcze dodać .... może jakiś topnik coś w rodzaju tego co stosuje się do lutowania twardego ?

pozdrawiam.

ups ...
sorry za dlugą przerwę jakos zapomniałem o temacie
co do tego dodatku to niestety ja nie pamietam co to było za ustrojstwo , szukałem resztek ale nie znalazlem
a "mój " odlewnik dał w palnik i powieźli go na odwyk

wlasnie przygotowuje nowy produkt dosyc skomplikowany
jak zrobie to podeslę fotki co i jak

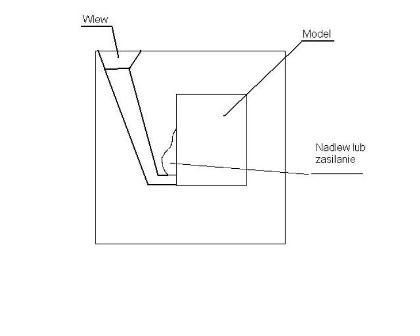

niżej szkic tego co bedzie odlewane ze stopu aluminuim + magnez

Jeżeli chcesz odlewać stopy aluminiowo- magnezowe to propnuje wykonywać formy z gipsu, wychodzi naprwdę ładna powierzchnia. Jeżeli szukałbyś jakiś materiałów na temat skurczów odlewniczych to będe mógł pomóc, pracowałem w firmie zajmującej się wykonywaniem form odlewniczych do butelek szklanych przeważnie do piwa: Lech, Haineke... i innych, ale również wykonywałem formę wysokociśnieniową do uszczelek pod rury, dysponuję nie duż praktyką ( tylko rok tam pracowałem) ale za to nagromadziłem dużo materiałów, nie stety na papierze więc szukanie jakich kolwiek informacji trochę zajmie. Jeżeli chodzi o odlewanie aluminium to przedewszystkim nasuwa mi się jedna uwaga, tak generalna przy tym metalu tzn. wlew nie powinien być z góry ale z boku i należy formę wypełniać w miarę powoli, tak aby zapewnić spokojny przepływ aluminium (idealnym rozwiązaniem jest zasilanie formy z dołu ale wymaga dość drogich rozwiązań i specjalnych konstrukcji form tak aby można je było podgrzać jak najbliżej miejsca, w którym wlew łączy się z modelem).
Jeszcze jedno to to że można trochę poszukiwać i np pod model włożyć kawałek alu, tak żeby można było go usunąć po odlaniu, nie będe wdawał się w szczegóły bo wierzcie lub nie jest ich naprwdę dużo, ale zapobiegnie to nadmiernemu rozrostowi ziarn, docelowo nasz odlew powinien przyjąć taka struktórę sieci krystalicznej jak właśnie ta płytka, jest to tak zwane zarodkowanie heterogeniczne, do którego wykorzstuje się jakieś wtrącenia, tak aby przyspieszyć proces zarodkowania (łączenia się cząstek ciekłego metalu w sieci), dzięki temu, przynajmniej tam gdzie pracowałem zmniejszałosię czas podgrzewania formy, co jest bardzo ważne przy tworzeniu się sieci krystalograficznych.
Jeżeli chodzi o dodatki to stosuje sie tak:
- dla zwiąków AlSi: metaliczny sód lub jego sole, fosfor.
- dla każdego związku Al: stront -najlepsze efekty.
- dla zwiąków wielostopowych z przewagą Al: związki TiB2, TiC, lub bardziej złożone- ten dodatek stosuje się przy masywnych odlewach aluminiowych, lub tam gdzie szybkość chłodzenia jest mała (czyli nas ).
Najbardziej wytrzymałe stopy Al to stopy Al-Cu (no i oczywiście tytan, ale dla amatrów "raczej" za drogi), wytrzymałość na korozję zapewnia Mg, ważnym dodatkiem jest też nikiel który zapewnia stałość wymiarową, jednak jego wprowadzanie do aluminium jest dość kłopotliwe ze względu na różnicę temperatur topnienia, jak i samych własności Ni.
Ważną sprawą jest też obróbka cieplna odlewów, jeśli nie zaraz po odlaniu to po obróbce mechanicznej, przedewszystki odpuszaczanie, ale również wyżarzanie rekrystalizujące, dość czasochłonne, w celu zlikwidowania naprężeń odlewniczych i znoramilowaniu wielkosći ziarna.
To na tyle czekam na jakies pytania.
Polecam także książkę o ilę mogę bo jest naprawdę dobra i pomocna nawet jak ktoś chce się tylko czegoś dowiedzieć o sposobach odlewana: tytuł "odlewnictwo"- M. Perzyk, S. Waszkiewicz, M. Kaczorowski, A. Jopkiewicz. http://www.wnt.com.pl/product.php?actio ... =298&hot=1 Zalecam poszukiwanie w miarę nowych wydań, przedstawiają np. programy symulujące przepływ metali przez wlew i inne bajery, po których nikt sie nie spodziewał że są istotne.
Pozdrawaim

http://ippc.mos.gov.pl/preview/custom/B ... iez_r4.pdf Proszę adresik na temat rafinowania aluminium i innych procesów technologicznych w prawdzie nie wiele ale od czegoś trzeba zacząć jesli zalezy nam na jakośći odlewu... sam jestem w tym nowicjuszem ale szybko się ucze Pozdrawiam...

Mam taki problem. Wykonałem taki pierwszy moj piecyk, narazie taki prototyp ale porządny ogień idzie z tego. Chciałbym spróbować już topienia aluminium i nie wiem czego użyć jako tygla. Narazie nie kupuje porządnego bo to są tylko próby. Ma ktoś jakiś pomysł? Może zaspawam kawałek stalowej rury z grubą ścianką i użyje tego jako zbiorniczka na aluminium w piecyku?

Witam .
Dobry by był grafitowy , na allegro można takie dostać . Ale jak do prób to można coś tańszego np . garnek/pojemnik z nierdzewki
Polecam te filmiki , można sie sporo nauczyć jak w domowych warunkach uzyskać w miare poprawne odlewy klik

zdzicho pisze:Po paru topieniach będziesz miał dziurę w tyglu.

Zgadza się, będzie dziura w tyglu, ale ten tygiel wykonany z kawałka rury będzie tak tani, że nie będzie nad czym płakać a pierwsze odlewy się wykona i zdobędzie się jakieś doświadczenie. Znajomy tak robił i odlewał sobie ładne przygotówki na koła pasowe.

BYDGOST pisze:

zdzicho pisze:Po paru topieniach będziesz miał dziurę w tyglu.

Zgadza się, będzie dziura w tyglu, ale ten tygiel wykonany z kawałka rury będzie tak tani, że nie będzie nad czym płakać a pierwsze odlewy się wykona i zdobędzie się jakieś doświadczenie. Znajomy tak robił i odlewał sobie ładne przygotówki na koła pasowe.

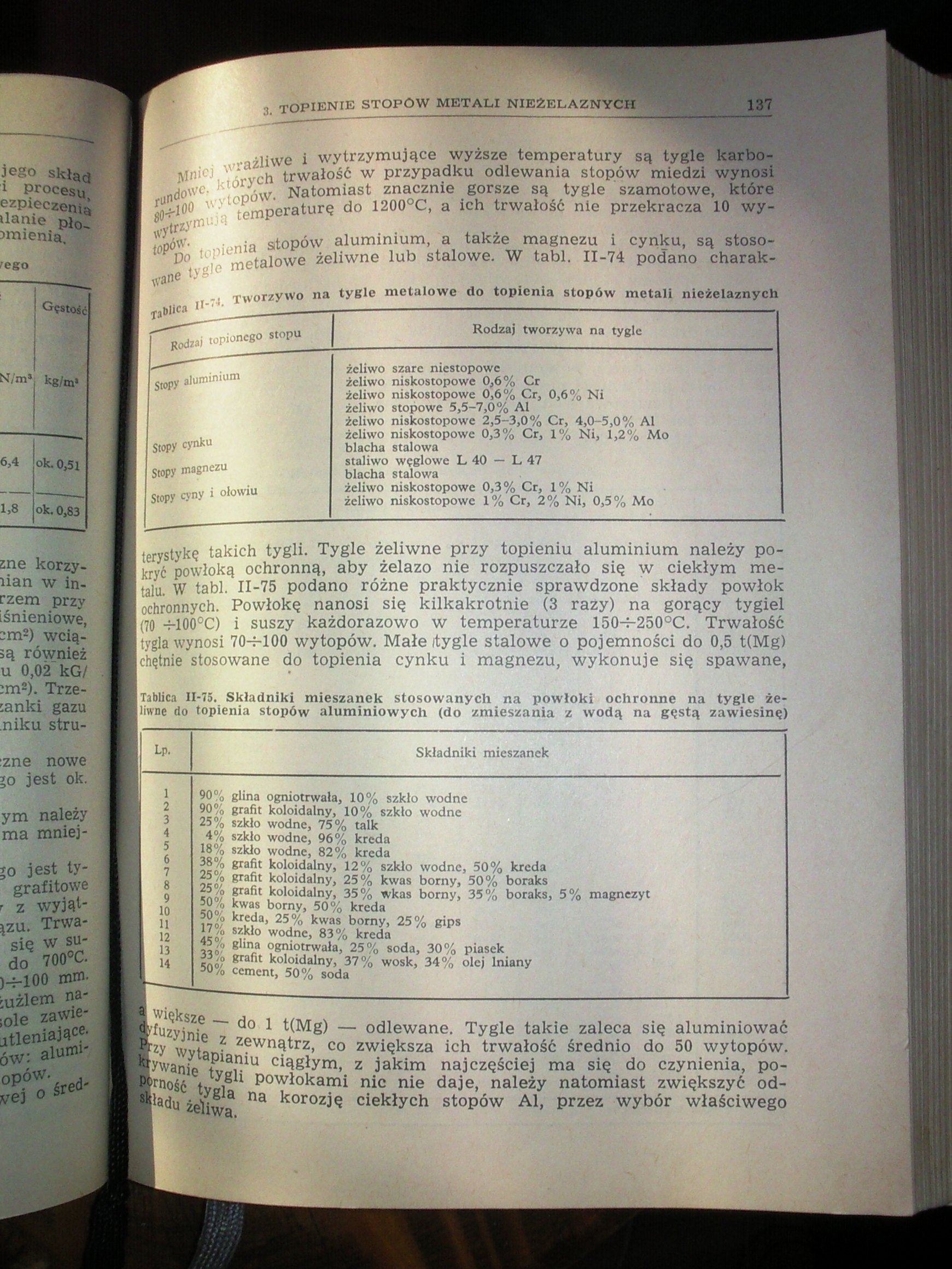

Można też użyć pokrycia na tygiel, co przedłuży żywotność tygla, strona z "Mały poradnik odlewnika".
Pozdrawiam

Witam wszystkich!
Przyłączę się do tematu bo nie ma sensu tworzyć drugiego. Czy ktoś mógłby mi poradzić jaka była by różnica w wytrzymałości elementu odlanego z siluminu w formie piaskowej a el. wyfrezowanego z pełnego kawałka alu? Mam do wykonania dość odpowiedzialne elementy w samochodzie i muszą mieć odpowiednią wytrzymałość, z drugij strony natomiast odlanie półfabrykatu i potem frezowanie było by chyba tańsze niż frezowanie z pełnego materiału.
Pozdrawiam
