Dorysowanie przekroju A-A

Dyskusje dotyczące spraw związanych z rysunkiem technicznym

Autor tematu
Patty
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 3
Rejestracja: 08 lis 2018, 10:02

Dorysowanie przekroju A-A

#1

Post napisał: Patty » 08 lis 2018, 10:07

Obrazek

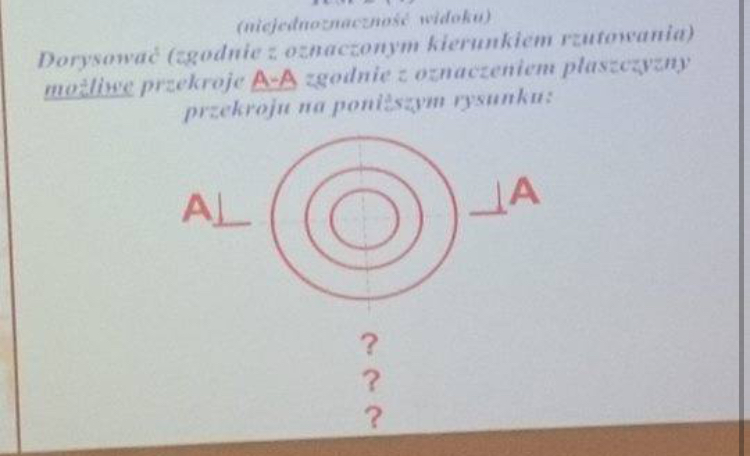

Orientuje się ktoś jak powinny wyglądać fe przekroje oraz w jaki sposób je prawidłowo narysować?




zzzZZZ
Sympatyk forum poziom 2 (min. 50)
Sympatyk forum poziom 2 (min. 50)
Posty w temacie: 3
Posty: 56
Rejestracja: 14 cze 2018, 13:09

Re: Dorysowanie przekroju A-A

#2

Post napisał: zzzZZZ » 08 lis 2018, 10:17

Gdzie to takie zadania zadają?
ile ma być tych przekroi?
wszystko jest trudne zanim stanie się łatwe


Duszczyk_K
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 1
Posty: 303
Rejestracja: 21 lis 2013, 14:18
Lokalizacja: Warszawa Remb.

Re: Dorysowanie przekroju A-A

#3

Post napisał: Duszczyk_K » 08 lis 2018, 10:55

To zadanie na wyobraźnie, trochę jak w tym meksykaninem jadącym na rowerze tu: https://zagadkowcy.wordpress.com/2014/0 ... a-wiedzme/
jeśli nie wiesz co może przedstawiać Twój rysunek to poćwicz wyobraźnię. Co może przedstawiać ten rysunek? a np:
- wałek trzy stopniowy (dla nietechnicznych tort weselny wielopiętrowy, najpierw duży krążek ciasta, później średni i na samej górze malutki)
- tuleja z podtoczeniem (wersja nietechniczna - okrągły garnek bez uszu z grubymi ściankami bocznymi i z dziurą w dnie na samym środku)
- wałek dwu stopniowy przewiercony po środku na wylot (czyli tort dwuwarstwowy z miejscem na wyskakującą ze środka niespodziankę)
https://www.google.com/search?client=fi ... hKbzojmKCM:
- wałek jak wyżej ale przewiercony nie do końca (czyli tort jak wyżej ale z podłogą)
i to chyba wszystkie możliwości ale dalej jak to narysować to powalcz sam(a?).

Awatar użytkownika

Butler
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 224
Rejestracja: 07 mar 2018, 16:54
Lokalizacja: Gdańsk

Re: Dorysowanie przekroju A-A

#4

Post napisał: Butler » 08 lis 2018, 12:01

Tort, garnek... Hehe. Bardziej łopatologicznie chyba nie dało by się tego opisać.


Autor tematu
Patty
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 3
Rejestracja: 08 lis 2018, 10:02

Re: Dorysowanie przekroju A-A

#5

Post napisał: Patty » 08 lis 2018, 14:29

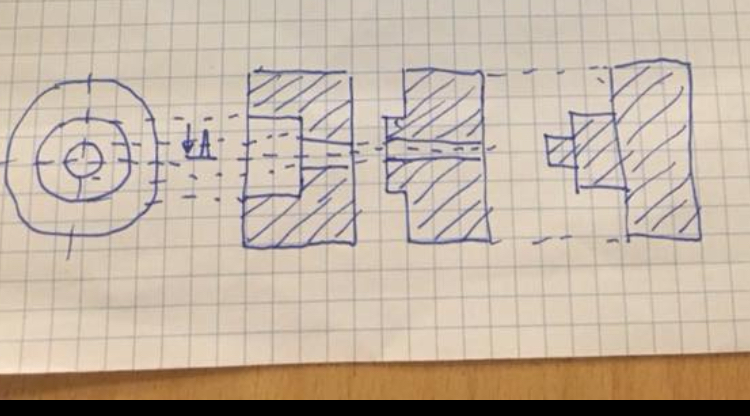

Takie coś dostałem jako rozwiązanie, ale czy czasami te rzuty nie powinny być w dół, gdy strzałki przy A-A są w dół, tak przynajmniej było w Dobrzanskim

Dodane 21 minuty 3 sekundy:
zzzZZZ pisze:
08 lis 2018, 10:17
Gdzie to takie zadania zadają?
ile ma być tych przekroi?
Zadanie z grafiki inzynierskiej na pewnej uczelni, przekroi ma być tyle ile w poleceniu, wszystkie możliwe 😆

Awatar użytkownika

WZÓR
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 6147
Rejestracja: 01 sty 2009, 20:01
Lokalizacja: Oława

Re: Dorysowanie przekroju A-A

#6

Post napisał: WZÓR » 08 lis 2018, 14:33

Patty pisze:
08 lis 2018, 14:29

Takie coś dostałem jako rozwiązanie, .....
Jak dla mnie ten rysunek to nawet nie szkic.

P.s.
Teraz w szkole (np.) cyrkla nie używacie?
.... i dlaczego ?

Mariusz.
Kiedyś traktowałem ludzi dobrze... , teraz z wzajemnością!


W-Drapaki
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 6
Rejestracja: 30 paź 2018, 10:00

Re: Dorysowanie przekroju A-A

#7

Post napisał: W-Drapaki » 08 lis 2018, 14:53

BHP, cyrklem można się ukłuć...


zzzZZZ
Sympatyk forum poziom 2 (min. 50)
Sympatyk forum poziom 2 (min. 50)
Posty w temacie: 3
Posty: 56
Rejestracja: 14 cze 2018, 13:09

Re: Dorysowanie przekroju A-A

#8

Post napisał: zzzZZZ » 08 lis 2018, 18:58

Patty pisze:
08 lis 2018, 14:29
Zadanie z grafiki inzynierskiej na pewnej uczelni, przekroi ma być tyle ile w poleceniu, wszystkie możliwe 😆
no to powodzenia, bo po drugiej stronie może się objawić nawet twarz Jezusa :A
wszystko jest trudne zanim stanie się łatwe

Awatar użytkownika

WZÓR
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 6147
Rejestracja: 01 sty 2009, 20:01
Lokalizacja: Oława

Re: Dorysowanie przekroju A-A

#9

Post napisał: WZÓR » 08 lis 2018, 19:39

W-Drapaki pisze:
08 lis 2018, 14:53
BHP, cyrklem można się ukłuć...
Hmm .... , śmieszne .
.... i na to jest sposób

https://draftsight.dps-software.pl

https://youtu.be/9RfuYWMrbjA

Mariusz.
Kiedyś traktowałem ludzi dobrze... , teraz z wzajemnością!


jasiu...
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 2904
Rejestracja: 14 lip 2007, 19:02
Lokalizacja: Westfalia

Re: Dorysowanie przekroju A-A

#10

Post napisał: jasiu... » 08 lis 2018, 19:51

a czemu nie zostały uwzględnione przekroje, w których nie występują proste, ale np. łuki? Idźmy dalej, a skąd wiemy, że wszystkie proste przecinają się pod kątem prostym?
