Belka - sprawdzenie.

Dyskusje na temat ogólnych konstrukcji i budowy maszyn oraz obliczeń mechanicznych

Autor tematu
lord25
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 1
Rejestracja: 07 sty 2020, 20:32

Belka - sprawdzenie.

#1

Post napisał: lord25 » 07 sty 2020, 21:13

Witam. Mam belkę, policzyłem ją i nie pewien czy wyniki są dobre, bardzo bym prosił o sprawdzenie.

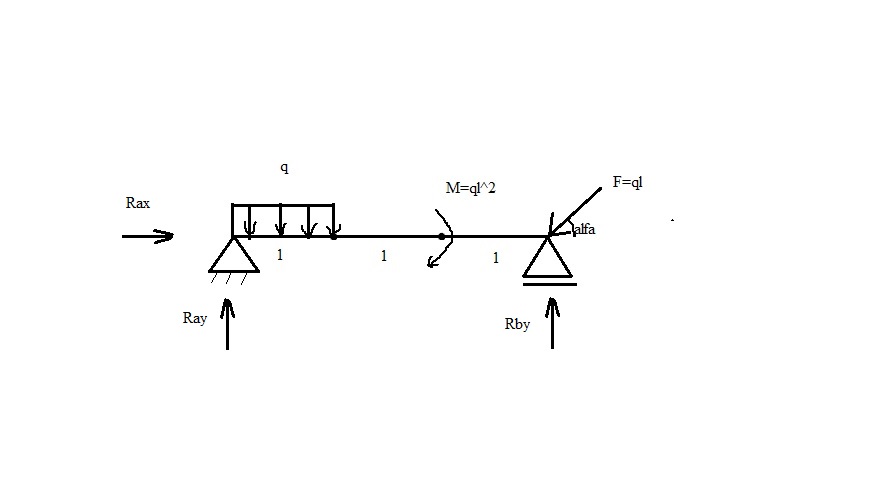

Obrazek
Σ Mia= 0
1/2ql ² +ql ² -Rby*3l = 0
Rby = 1/2ql

Σ Fiy =0
Ray - ql + Rby - Fsin α =0
Ray=1/2ql+Fsin α

Σ Fix = 0
-Fcos α + Rax = 0
Rax=Fcos α


Z góry dziękuję.




StudentIB
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 240
Rejestracja: 23 paź 2015, 00:00
Lokalizacja: Poznań

Re: Belka - sprawdzenie.

#2

Post napisał: StudentIB » 07 sty 2020, 22:12

W równaniu sumy momentów wzgl. punktu A brakuje jeszcze składowej sinusowej siły F.
