Sterownik step/dir silnika krokowego 3 fazowego

MAAK · Post napisał: **MAAK** » 12 paź 2008, 21:35

Poszykuje schematu takiego sterownika (PWM)?
Kto coś takiego robi?

[ Dodano: 2008-10-12, 22:09 ]
Znalazłem PDF- a na wykazie SEC83-GP-4A coś takiego jest?
http://www.wobit.com.pl/download/pdf/ce ... wnikow.pdf

Asza PL · Post napisał: **Asza PL** » 13 paź 2008, 09:50

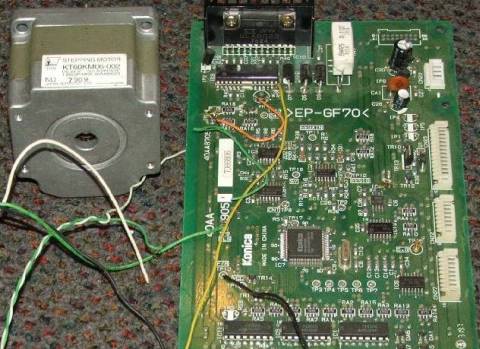

Witam .Mam taki sterownik ze starego ksera wyciągnięty z silnikiem(nie z wobitu) ok. 3A max. i 24V, sterowany -step-dir ,podłączyłem na drutach i działa, jeśli kolegę to interesuje to odstąpię. Na układach HA13532 i SLA60**.

MAAK · Post napisał: **MAAK** » 13 paź 2008, 10:33

Ciekawy układ, a masz schemat tego całego sterownik, ciekawe jaki ma podział kroków i czy ma jakiś ogranicznik prądu do ustawiania
Końcówkę to by można zrobić na mosfetach?

Asza PL · Post napisał: **Asza PL** » 13 paź 2008, 22:30

Jakby kolega dokładnie poczytał dokumentację to by wiedział że tylko półkrok ten scalak obsługuje . Ja proponuję tylko starą płytkę z tym scalakiem i silnik do tego, chopper jest wbudowany w scalak ,działający, a czy dałoby się......? .Dało, ale po co. Zasilanie 24V i 5V.
Jak ktoś chce to zamienię na coś ciekawego.

MAAK · Post napisał: **MAAK** » 14 paź 2008, 21:54

Zależało mi ma mikrokrokach o większym podziale żeby uzyskać więcej pozycji na silniku który przerobiłem do 25 na krok
Możliwe że są jakieś nowe układy scalone dostępne, może ktoś ma jakieś ciekawe linki

Znalazłem ciekawy falownik, który łatwo można przerobić Step/dir

http://www.xlabs.pl/falownik.html

Urządzenie generuje sinus zbudowany z 512 "schodków" na okres
