Wymiarowanie symetryczne - zadanie

#1

Post napisał: baha_ » 04 sty 2013, 16:00

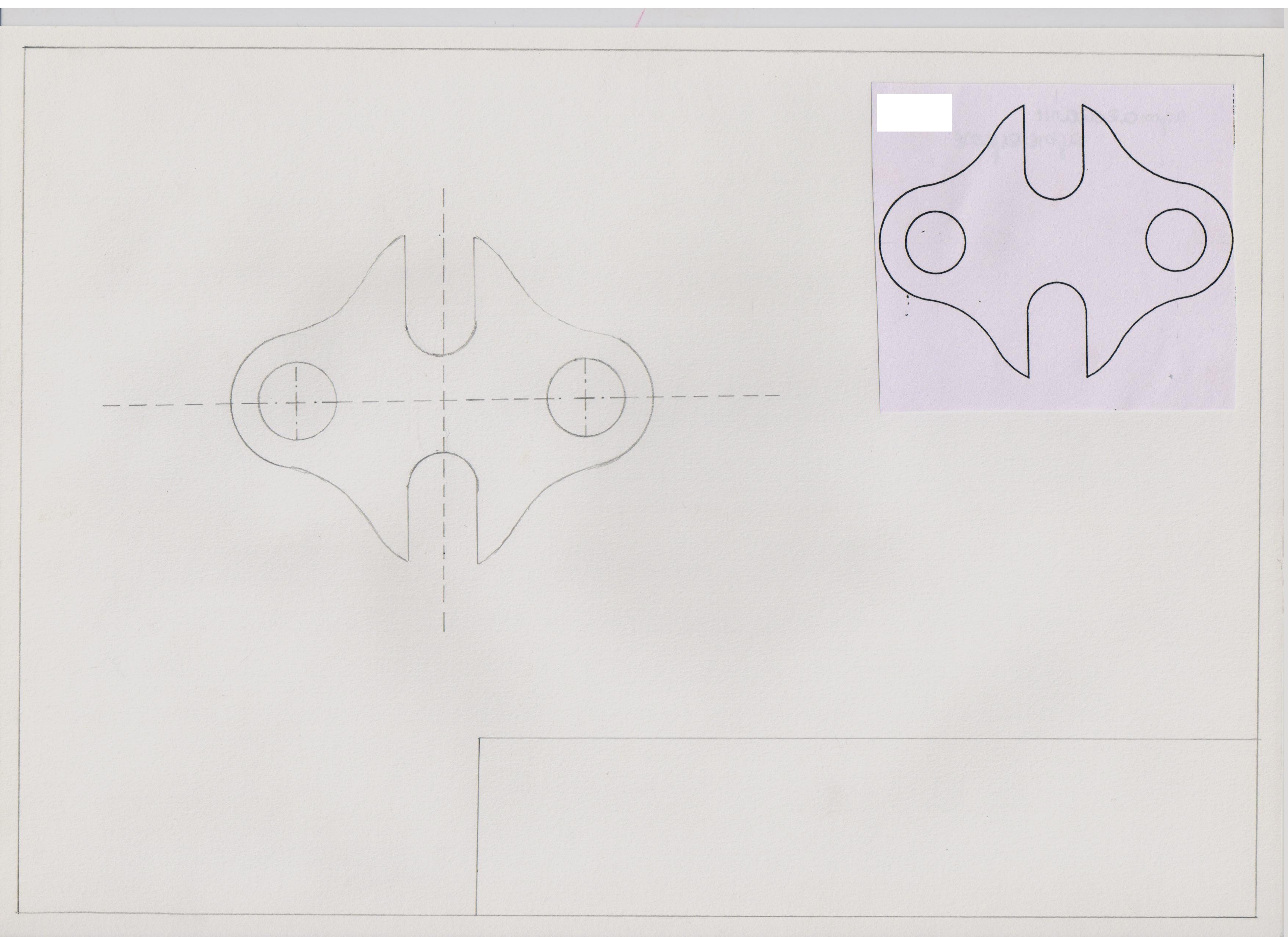

Witam, potrzebuję pomocy przy z wymiarowaniu rysunku... Nie mogę porazić sobie z łukami...Nie wiem jak się za to zabrać... Z góry dziękuje za pomoc ;)Obrazek


Tagi:
wymiarowanie
zadanie
Na górę
Awatar użytkownika

Krako
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 2
Posty: 815
Rejestracja: 27 lut 2012, 05:14
Lokalizacja: Kraków

#2

Post napisał: Krako » 04 sty 2013, 16:45

cześć, masz to w jakimś dfx albo dwg?
Na górę

Autor tematu
baha_
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 2
Rejestracja: 04 sty 2013, 15:55
Lokalizacja: Kraków

#3

Post napisał: baha_ » 04 sty 2013, 17:01

Niestety tylko wersja papierowa...
Na górę
Awatar użytkownika

Krako
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 2
Posty: 815
Rejestracja: 27 lut 2012, 05:14
Lokalizacja: Kraków

#4

Post napisał: Krako » 04 sty 2013, 17:11

dobra to podrysuje to w paincie :mrgreen:
musisz znaleść krawędzie łuków i mniej wiecej tak będzie wyglądać :)
Obrazek
Na górę

Endrju76
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 1
Posty: 351
Rejestracja: 30 wrz 2008, 21:17
Lokalizacja: Śląsk

#5

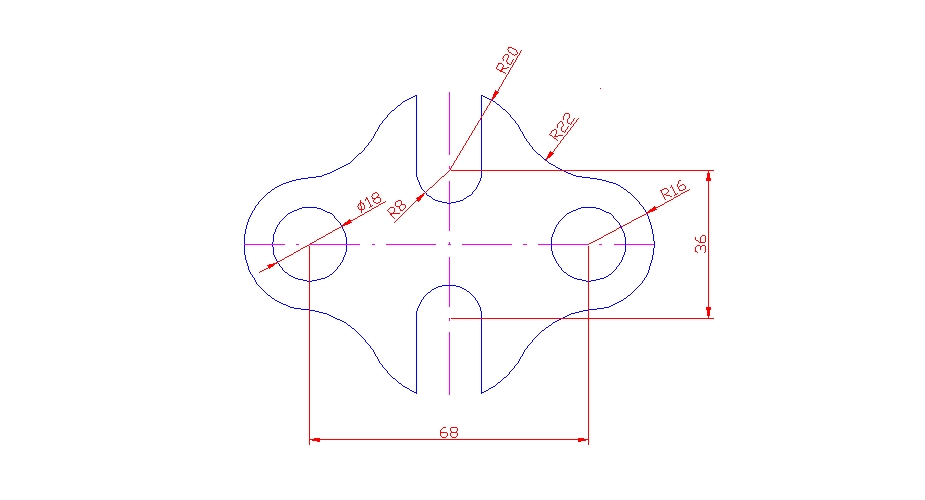

Post napisał: Endrju76 » 04 sty 2013, 20:00

Można tak
Obrazek
Endrju
Zaznacz "POMÓGŁ" - to nie boli
