Żeby na temat było - znalezione rachunki odnośnie różnic między diodą z nagrywarki a diodą 445nm:
(i niestety z błędami)

405nm dot has a surface area of about 0.13mm^2 (using 0.2mm diameter)
445nm dot has a surface area of about 0.79mm^2 (using 0.5mm diameter)

Assume the 405nm (200mA) puts out at 225mW
Assume the 445nm (700mA) puts out 500mW

405nm delivers 225mW/0.13mm^2 = 1730mW / mm^2
445nm delivers 500mW/0.79mm^2 = 633mW / mm^2

Liczącemu pozajączkowały się średnica (diameter) i promień (radius) czyli wyliczenia (za kalkulatorem, bez zaokrąglania):
405nm kropka ma powierzchnię ok. 0,0314mm^2
445nm kropka ma powierzchnię ok. 0,19625mm^2

czyli

405nm dostarcza 225mW/0,0314mm^2 = 7165,6051mW / mm^2
445nm dostarcza 500mW/0,19625mm^2 =2547,7707mW / mm^2

Przechodząc z rachunkami na obiecywane przez Chińczyka parametry:
405 dostarcza 700mW/0,0314mm^2 = 22292,994mW / mm^2
445 dostarcza 2000mW/0,19625mm^2 = 10191,083mW / mm^2
Godzina taka... ktoś mógłby sprawdzić rachunki?
Licząc w drugą stronę:
22292,994*0,19625 = 4375,0001mW

Dobranoc

[diodas1]

Te obliczenia i porównywania miałyby sens gdyby ognisko było okrągłe. Niestety wychodzi coś bardziej zbliżonego do elipsy i to zwykle tym dłuższej im większa moc diody. Wynika to z budowy okienka emitera diody przez które wychodzi promieniowanie na zewnątrz. Należałoby do porównywania wybrać z katalogu diody o różnej długości fali ale o tym samym prądzie pracy (albo mocy pobieranej przez diodę) i tych samych rozmiarach okienka emitera . Nadal jednak nie da to właściwych wniosków bo diody dla różnych długości fali promieniowania mają różną sprawność a poza tym dla tego samego prądu różne napięcia pracy

[Zienek]

To na forum zostało kupione. Przejrzyj dział giełda.

[Thunderlaser]

Witam. Produkujemy maszyny grawerowania laserowego. Mamy małe urządzenie laserowe grawerowanie, bardziej dopasowany do potrzeb amatorów. I proste, i wygodne.
Poniżej jest przykład używamy maszyny do grawerowania laserowego grawerowania,
Chcesz wiedzieć, nasze maszyny, podaj thunderlaser.com

[251mz]

Nawet chińczyki już do polskiego forum doszły:)

[guardian_angel]

polska język trudna język... nawet google translator się gubi
Ta nacja już zalewa cały świat... ale w dobie poprawności politycznej...
Moderatorze, można tak spamować ?

[mumin]

Najciekawszy jest wątek do którego Spam został dopisany AMATORZY

[Kirazvora]

Hej wszystkim. Postanowiłem się zarejestrować bo temat ciekawy. I dorzucę coś od siebie o co2 i diodach.
Nawiązując do co2 rur moc 60Watt 10.6um długość fali. Te rurki mogą ciąć styropian i papier bez dodatkowej optyki skupiającej wiązkę. Jak dodać focus to wiadomo, tną i inne rzeczy.

Ja mam inny pomysł, ręczny nóż laserowy. Wiem mało bezpieczne ale przydatne urządzenie

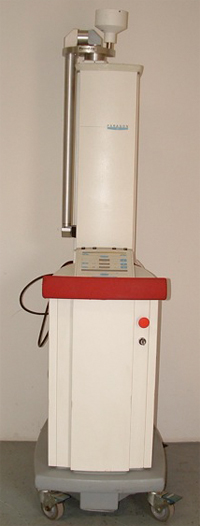

Wszedłem w posiadanie medycznego lasera co2 Lasercope Paragon 50. Fantastyczny sprzęt z rękawem peryskopowym i optyką, umożliwiającą ręczną obsługę głowicy!
Wszystko pięknie tylko mój Paragon a dokładnie tuba jest już na wykończeniu i ma słabą moc. Koszt regeneracji to ok. 1500$ co się nie opłaca dla tuby 60Watt mocy.
Więc będę modyfikował to urządzenie o nową tube 150Watt i nowy kontroler, bo ten oryginalny jest OK ale jako techniczny nóż się nie sprawdzi, inne czasy impulsów, sterowania mocą itd. dostosowane do krojenia ludzi
Założę osobny temat w którym przedstawię rozwój mojej konstrukcji. Tu na początek fotka mojego lasera.


Diody laserowe. 450nm i 5watt dobra opcja do grawerowania i cięcia cienkich materiałów, folii itp. Diody z DVD nagrywarek to słaba opcja, chyba że do "rysowania" na czarnym plastiku. Sterowanie mocą diod można zrobić przez TTL Wsumie każda dioda 400-808nm powyżej 1000mW i soczewką skupiającą daje ciekawe efekty grawerowania na drewnie czy plastiku.
Fajną opcją bo tanią jak na swoje moce i jakość są diody zwane Halfnote. Przy odrobinie szczęścia można nabyć za jedyne 200-300$ wraz z płytką zawierającą kontrolery TEC dla diody i KTP i innymi "bajerami" Mają przeważnie od 2.5-3.5Watt 532nm CW bez fokusa ładnie przepala papier, plastik itp.
Faktycznie wymaga troche poświęcenia uruchomienie tych diodek ale warto!
Fotka mojej 3.5Watt zielonej bestii Jak ktoś zainteresowany, mam dokładny sposób jak zrobić doskonały "hack" dla tych konstrukcji. Mam service manual dla Halfnote.
Najlepszego!

aa i jeszcze odnośnie HV PSU, ktoś pytał czy można zbudować samemu, nie wiem po co jak koszt oryginalnego zasilacza to 100-200$ ale jak ktoś chce mam schemat takiego zasilacza 50kV 30mA i można zbudować go z chińskimi flyback dostępnymi za 30-40$.

[ Dodano: 2016-09-07, 07:19 ]

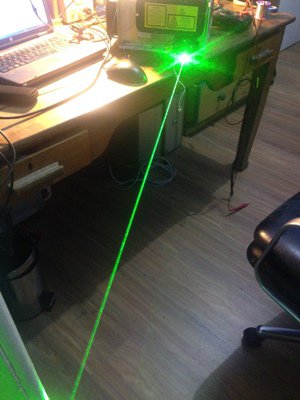

I zielona bestia 3,5W Halfnote CW laser.
