Frezowanie koła zębatego

[bialy0226]

Mam wykonać taki projekt i nie wiem co mam z tym kołem zębatym, jak zacząć
niżej instrukcja od wykładowcy

''W załączniku rysunki detalu. Drugi bez zaokrągleń, żeby mógł Pan łatwiej go
zamodelować. Wykonuje Pan model detalu w Solid Edge + technologia. Uzębienie
na frezarce obwiedniowej, rowek pod wpust na dłutownicy. Reszta w EdgeCamie
w dwóch zamocowaniach bez przechwytu. Drugie zamocowanie na trzpieniu w
otworze. Musi Pan również zamodelować uchwyt i trzpień. Dane do koła
zębatego:
moduł 4, z=48. ''

[tuptus59]

ZEBY KOłA MOZESZ WYKONAC NA FREZARCE UNIWERSALNEJ ,OBWIEDNIOWEJ ,DłUTOWNICY FELLOWSA ,DłUTOWNICY THULLE ,ROWEK NA PRZECIAGARCE LUB DłUTOWNICY,MUSISZ NAJPIERW OKRESLIC JAKICH MASZYN UZYJESZ PRZY DANYM ETAPIE PROCESU,POLITECHNIKA POZNANSKA DAWNIEJ WYDAWAłA KSIAZKI NA TEMAT OBROBKI KOł ZEBATYCH OPISANE TAM SA METODY ORAZ RODZAJE MASZYN PRZEZNACZONYCH DO TEGO

[bialy0226]

Witam jestem tu nowy i mam problem który dotyczy frezowania koła zębatego.
Tu mam prośbę, jeśli ktoś mógłby mi pomóc od czego zacząć i jak przeprowadzić proces frezowania. Znam trochę Edgecama ale nie miałem jeszcze styczności z kołem zębatym. Może ktoś ma jakieś materiały to prosiłbym o wysłanie
na adres [email protected]
Wiem że uzębienie musze wykonać na frezarce obwiedniowej zaś rowek pod wpust na dłutownicy ale nie wiem jak zacząć. Proszę o pomoc.

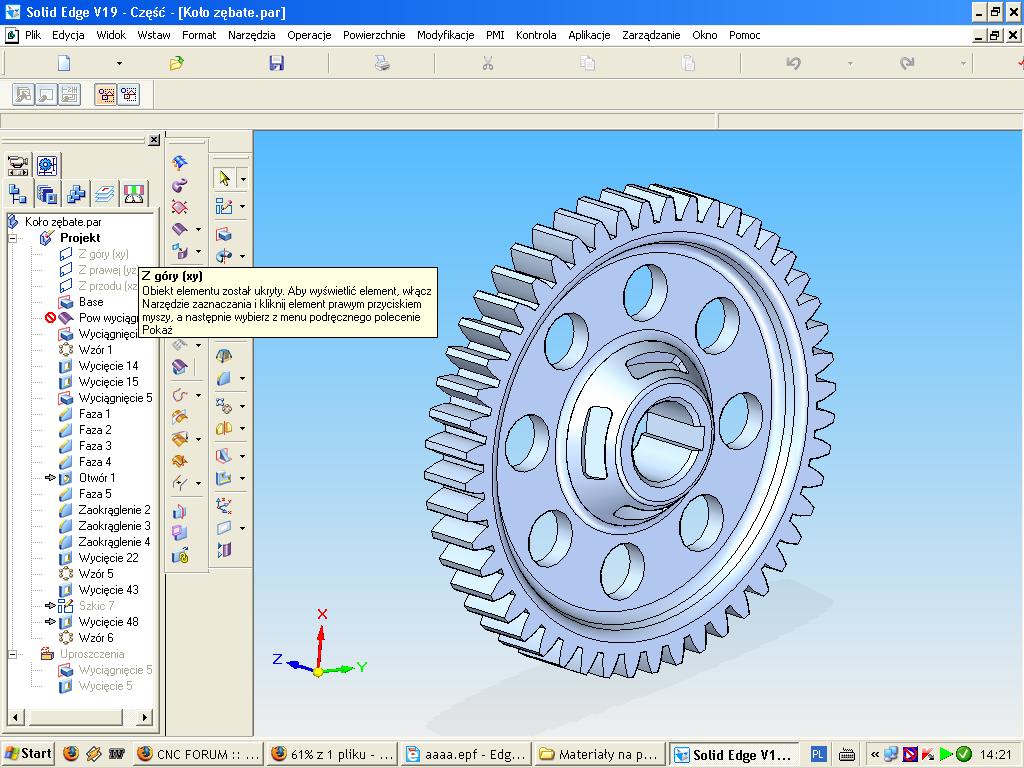

oto moje koło zębate

zapomniałem napisać że musze obróbkę przeprowadzić w EDGECAM-ie

[cinek_80]

Kolego dokładnie jak napisał Ci kolega tuptus59... jakich maszyn chcesz używać, jaki będzie półfabrykat, jakie gabaryty ma detal, jaka ma być technologia??? Jak widzisz nie da się odpowiedzieć jednym zdaniem. Jeżeli masz wolną rękę co do technologii i maszyn to proponuję Ci zrobić to po najmniejszej linii oporu i wykorzystać centrum tokarsko - frezarskie z osią B i podwrzecionem. Zobacz link do przykładowej maszyny http://www.kovosvit.cz/pl/multicut-500/ . Pobierz sobie katalog i zobacz co może takie centrum. Jak się uprzesz to zrobisz wszystko oprócz rowka wpustowego. Na upartego tworząc frez kształtowy będziesz mógł naciąć zęby. Życzę powodzenia.
