Nakrętka trapezowa z kołnierzem

[Matiz4500]

Witam serdecznie,

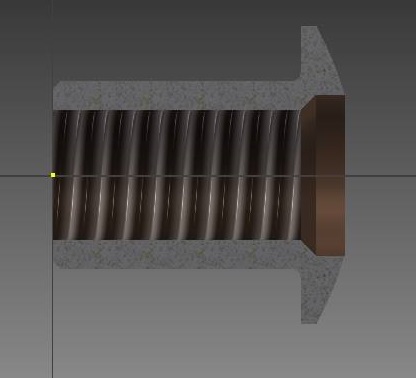

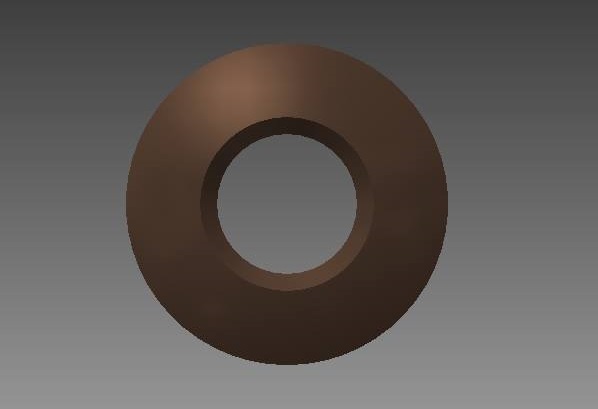

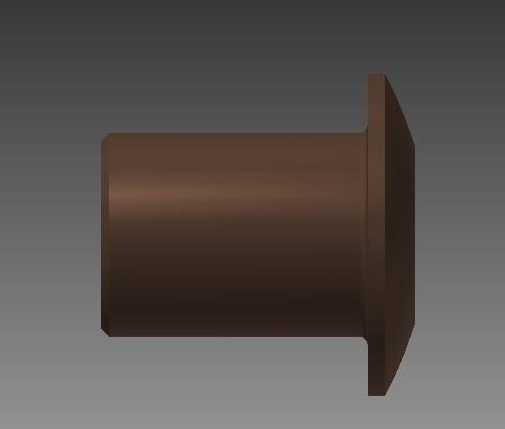

chciałbym się dowiedzieć w jaki sposób mogłbym wykonać nakrętkę trapezową okrągła taką jak w załączniku. Chodzi mi o to jakim operacjom ją poddać i na jakich maszynach to zrobić aby uzyskać taki efekt. Materiałem będzie pręt ze stali automatowej A10X.
Za pomoc z góry dziękuje

[turo5]

witam
operacje to cięcie toczenie wiercenie fazowanie i gwintowanie detal jest wykonywany na automacie tokarskim lub na innej tokarce z możliwością nacinania gwintów
Pozdrawiam

[Matiz4500]

A mógłbyś mi jakoś dokładniej powiedzieć w jaki sposób wykonać tą powierzchnie sferyczną na kołnierzu i w jaki sposób wykonać tą faze wewnątrz nakrętki która jest przed gwintem?

[same222]

do toczenia powierzchni sferyczne można zastosować specjalną przystawkę do tokarki konwencjonalnej, jeżeli to 1 sztuka to wytoczyc zgrubnie i doszlifować,

wewnetrzną fazę możesz zrobić wytaczakiem np. MDZNR, możesz pojechać z ręki wszystko zależy od dokładności

w przypadku cnc piszesz program i sam toczy wszystko jak chcesz mając 2 podstawowe noże

[Matiz4500]

Wiesz może jak nazywa się taka przystawka?

[donaks]

Wiesz może jak nazywa się taka przystawka?

kuloinator

[Majster70]

A mógłbyś mi jakoś dokładniej powiedzieć w jaki sposób wykonać tą powierzchnie sferyczną na kołnierzu

Najprościej zaszlifować promień na nożu w przypadku tokarki konwecjonalnej/automatu lub z programu w przypadku tokarki CNC. Chociaż być może nie występuje tam żaden promień tylko normalny stożek, na rysunku dobrze nie widać a jest niezwymiarowany.
