MN 80 TOS KURIM - koło pasowe silnika - wymiary

#1

Post napisał: bogus105 » 27 sie 2015, 20:38

Witam Kolegów,

potrzebuję dorobić koło pasowe 3 stopniowe instalowane na osi silnika tokareczki TOS MN80. Miałby ktoś je zwymiarowane, albo mógłby w wolnej chwili zwymiarować średnice zewnętrzne i szerokości poszczególnych stopni? Nie mam niestety dostępu ani do tokarki, ani to tego koła...

Pozdrawiam!



Tagi:

Awatar użytkownika

RomanJ4
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 11546
Rejestracja: 17 mar 2009, 08:55
Lokalizacja: Skępe

#2

Post napisał: RomanJ4 » 28 sie 2015, 00:09

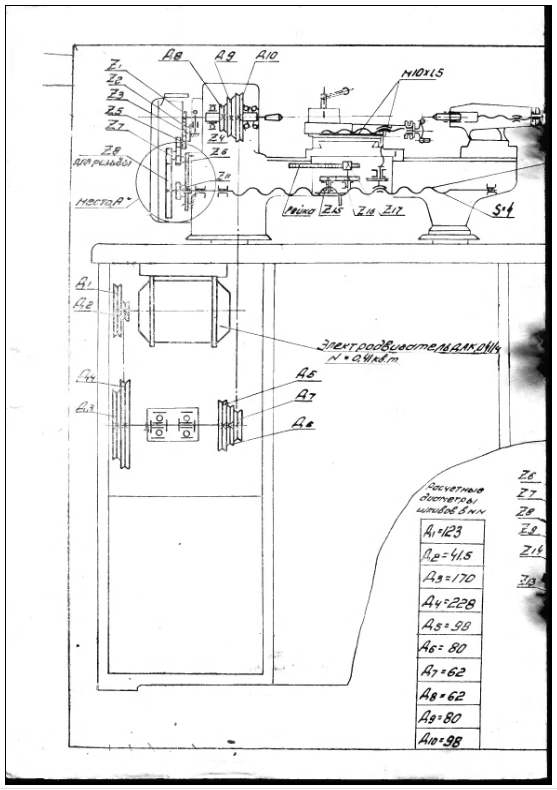

Kolego strona 13/25 DTR-ki masz tabelkę ze średnicami kół.
Obrazek

A jak chcesz całą DTR-kę (cz., ros., ang., ) to podaj mi na p.w. adres mailowy to Ci wyślę, bo plików .djvu nie można załączyć do postu

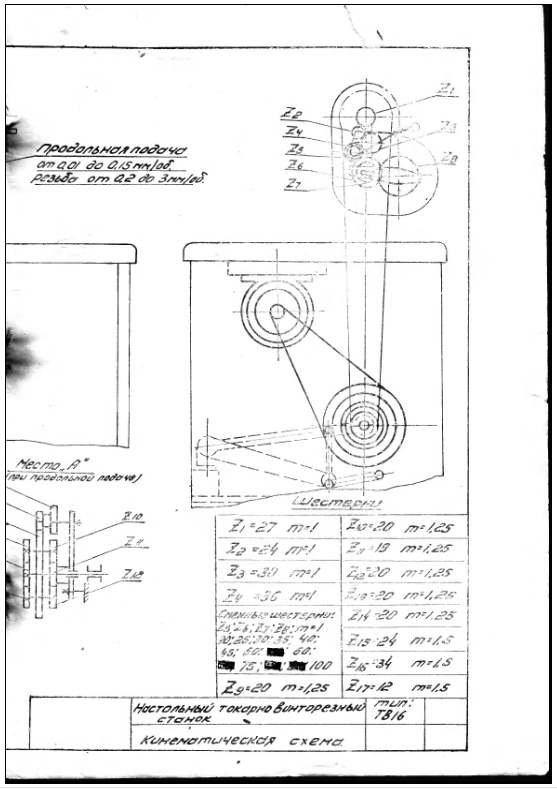

a tu jeszcze dalsza część przełożeń - koła gitary
Obrazek
pozdrawiam,
Roman


Autor tematu
bogus105
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 3
Posty: 417
Rejestracja: 24 gru 2005, 12:59
Lokalizacja: Bielsko-Biała

#3

Post napisał: bogus105 » 29 sie 2015, 15:08

Wow! Dziękuję za odpowiedź. Mail poszedł na PM. Język, który używa normalnych liter jest ok. Cyrlica - niet.

W mojej jednak koło pasowe montowane na osi silnika jest trzystopniowe. W DTR jest dwu...

Awatar użytkownika

RomanJ4
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 11546
Rejestracja: 17 mar 2009, 08:55
Lokalizacja: Skępe

#4

Post napisał: RomanJ4 » 29 sie 2015, 17:19

Chyba muszę kolegę zmartwić, bo żadna czeska DTR-ka (ze strony internetowej TOS) nie ma w ogóle wyszczególnienia wymiarów kół pasowych tak jak ta rosyjska wersja DTR (w/g terminologi ros. -TB16 )
P.S. Na p.w. ani na maila nic nie przyszło..
pozdrawiam,
Roman


newcomer
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 178
Rejestracja: 14 paź 2008, 01:17
Lokalizacja:

#5

Post napisał: newcomer » 02 wrz 2015, 18:08

Kolego bogus105 oto wymiary
no i znikneły...


Autor tematu
bogus105
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 3
Posty: 417
Rejestracja: 24 gru 2005, 12:59
Lokalizacja: Bielsko-Biała

#6

Post napisał: bogus105 » 05 wrz 2015, 15:05

O co chodzi Kolego newcomer?
Wracajac do kola to srednice poszczegolnych stopni to: 44, 122 oraz 138mm.

Awatar użytkownika

pioterek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1724
Rejestracja: 27 gru 2012, 02:40
Lokalizacja: kujawsko-pomorskie

#7

Post napisał: pioterek » 05 wrz 2015, 17:00

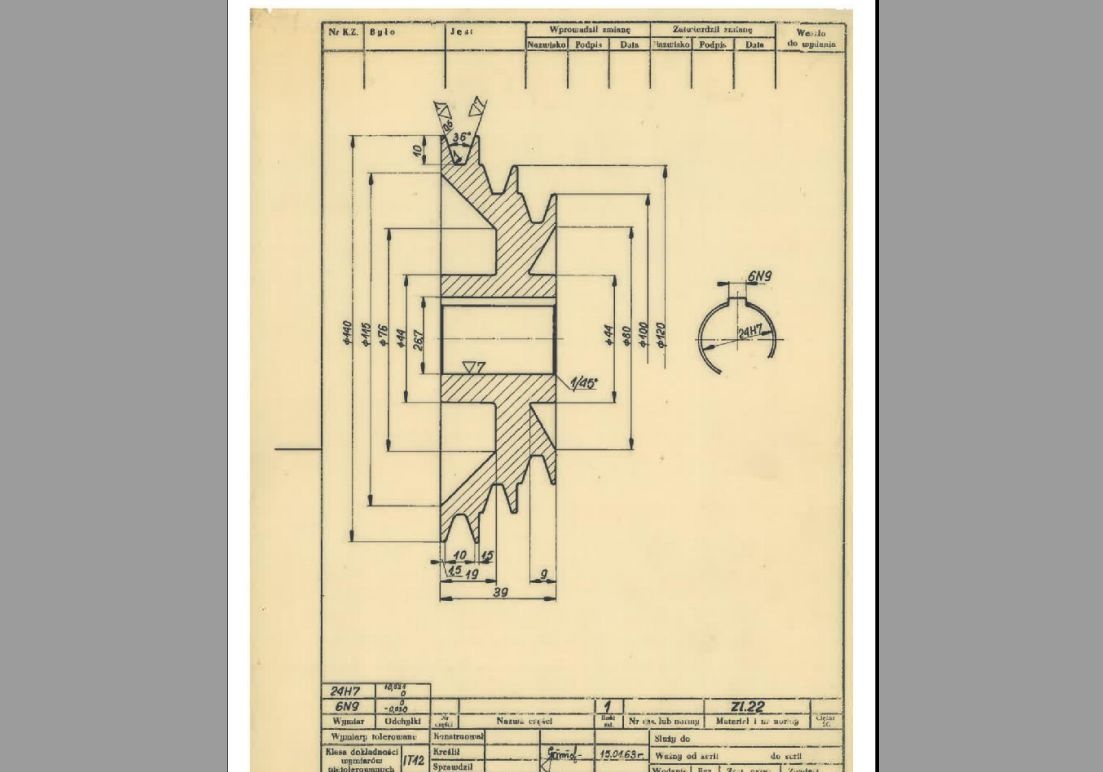

to teraz nie zniknie
Obrazek
