jakim programem można robić wizerunki w kamieniu

Rozmowy dotyczące oprogramowania sterującego maszynami CNC i sterowników CNC obrabiarek numerycznych
Awatar użytkownika

Piotr Rakowski
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 36
Posty: 2173
Rejestracja: 29 lip 2005, 15:07
Lokalizacja: Warszawa
Kontakt:

#101

Post napisał: Piotr Rakowski » 19 cze 2011, 05:38

Kol. Pitsa - pojechałeś po bandzie :lol:

1. Rozwiązanie z czujnikiem będzie z pewnością efektowne, ale czy na pewno efektywne?

2. Taki sposób prezentacji jest zarówno w programach firmy Vectric, jak i BMP2CNC. Używa się do tego OpenGLa. Generalnie nie widzę problemu - mogę zrobić i taki podgląd. Tyle, że sam podgląd - choć ważny - nie jest specjalnie istotny. Istotny jest efekt na/w danym materiale, a ten i tak będzie widoczny dopiero po wykonaniu pracy.


Maszyny i oprogramowanie CNC: eduCAD, STEP2CNC, LynxCUT, Styro3D, Tapper, cncCAD, Image2CAM, Turn3D, TERMCUT, LynxNEST (Nesting)

Tagi:


prokopcio
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 25
Posty: 1138
Rejestracja: 11 sty 2005, 13:03
Lokalizacja: Grodków
Kontakt:

#102

Post napisał: prokopcio » 23 lip 2011, 21:56

jama777 pisze:Bardzo ładnie, ale szczegóły techniczne to i tak wielka tajemnica w związku z tym można to nazwać ciekawostką.
już nie ciekawostką :) zapraszam wszystkich posiadaczy kontrolera CNConv, którzy się domagali możliwości sterowania standardowych sterowników krokowców do przetestowania nowej wersji programu , który już wystawia normalna sygnały step(8) / dir(9) dla silnika głowicy kującej.

Awatar użytkownika

pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 20
Posty: 4697
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

#103

Post napisał: pitsa » 23 lip 2011, 22:26

Rewelacja! Ze sterownika silnika wyciągnąć na wierzch potencjometr regulacji prądu i można kuć w różnych materiałach z różną mocą.
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ


prokopcio
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 25
Posty: 1138
Rejestracja: 11 sty 2005, 13:03
Lokalizacja: Grodków
Kontakt:

#104

Post napisał: prokopcio » 24 lip 2011, 09:57

pitsa pisze:Moim zdaniem w waszych programach brakuje jednego parametru - rzeczywistej wielkości plamki po wykuciu.
od początku opcji kucia jest w programie taki parametr, który jest NAJWAŻNIEJSZYM parametrem obróbki fotografii przez program.

problemem jest zmierzenie rzeczywistej "średnicy" krateru (przeważnie 0.2 - 0.6mm), która dodatkowo nie jest idealnie powtarzalna przez co zamierzam wprowadzić do programu opcję wykucia próbek które pozwolą wybrać wzrokowo najodpowiedniejszą wartość.

Awatar użytkownika

pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 20
Posty: 4697
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

#105

Post napisał: pitsa » 24 lip 2011, 21:31

prokopcio pisze:od początku opcji kucia jest w programie taki parametr.
Chodziło mi o coś innego. Plamka, którą masz w programie jest ściśle połączona z rozmiarem obrazu. I to moim zdaniem można udoskonalić. Konkretnie: wstępnie ustawiam punkty uderzenia co 0.12mm, wiem, że średni krater wychodzi 0.2mm chcę, zobaczyć przez wykonaniem obrazu jak wyglądać będzie przybliżenie efektu końcowego i zdecydować o tym czy pozostawić 0.12 czy też dla danej grafiki nie zmienić na przykład na 0.14mm i zrobić grafikę szybciej? W pewnym sensie tu chodzi o balansowaniem między jakością a wydajnością oraz korygowanie obrazu w zależności od stopnia zużycia narzędzia.

Jest jeszcze jedna istotna różnica między firmą włoską, a świeżo powstałymi konstrukcjami - włoska głowica jest na pasku "naciąganym grawitacyjnie" i poszczególne linie wykonywane są w jednym kierunku aby efekt przesunięcia między kolejnymi liniami nie był widoczny.

Dla naszych maszyn mamy możliwość obróbki dwukierunkowej oszczędzającej drogi w głównej osi obróbki. Do tego przydałby się jeszcze jeden parametr techniczny: kasowanie luzu dziobaka aby móc lepiej panować nad jakością obrazu. Przy obróbce dwukierunkowej dziobak raz jest wleczony a raz pchany - powodować to będzie przesunięcia linii. Brak tego parametru już przy drobnych luzach może zmuszać będzie do wybierania obróbki jednokierunkowej.

Oczywiście nie upieram się przy tym tylko dzielę się swoją wizją. :-)
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ


prokopcio
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 25
Posty: 1138
Rejestracja: 11 sty 2005, 13:03
Lokalizacja: Grodków
Kontakt:

#106

Post napisał: prokopcio » 24 lip 2011, 21:44

pitsa pisze:Plamka, którą masz w programie jest ściśle połączona z rozmiarem obrazu.
nie rozumiem o czym piszesz, chyba się nie rozumiemy. Wielkość plamki podajesz jako osobny parametr nie wpływający na rozmiar obrazu docelowego - to jest osobny parametr. Chyba, że chodzi Ci o odzwierciedlenie obrazu na ekranie - no to jest problem, ponieważ piksel ekranu komputera ma rozmiar X i nie mamy na to żadnego wpływu - nie da rady zrobić ani mniejszego ani większego piksela niż fizycznie ma matryca.
pitsa pisze:powodować to będzie przesunięcia linii
zastanawiałem się nad losowym wprowadzeniem podobnego błędu co znacznie polepsza jakość obrazu :) mowa o osi tylko X bo Y jedzie cały czas w jednym kierunku. Oczywiście wprowadzenie korekcji luzu/naprężeń powinno występować w każdym programie a nie tylko w "kujki"

Awatar użytkownika

pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 20
Posty: 4697
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

#107

Post napisał: pitsa » 24 lip 2011, 22:39

Losowy luz bardzo się przyda. Fachowa kujka po pijaku zrobi to lepiej niż kujka inżynierek trasujący od linijki. ;-)

Pomińmy kwestię plamki - za bardzo w przyszłość sięgam. :) Chodziło mi o wizualizację przed wykonaniem pracy z użyciem komponowania grafiki z bitmap kraterów i materiału.
Można sobie zrobić samemu program do wizualizacji grafiki do wykucia, a potem tylko wczytać bitmapę w stosunku 1:1.

Sprawdzałem na symulacji wykonanie szachownicy 6x6 - punkty z prawej krawędzi obrazu nie są wykonywane zarówno dla ustawienia do wykuwania punktów białych jak i czarnych (program wykonuje tylko 6x5). Mały błąd niezauważalny na zwykłych grafikach i szybki do wykrycia na tym maleństwie: Obrazek (kliknij prawym przyciskiem na ten maleńki kwadracik Obrazek i zapisz) - widać doskonale przy ustawieniu prędkości obróbki XY na 10mm/min, plamki 1, szerokość 6.

Może na te błędy otworzyć nowy wątek - "testowanie wersji 0.13.0 przed oficjalną premierą"? - żeby potem ktoś nie pomyślał, że w tym miłym programie jest tyle błędów. :-)
Ostatnio zmieniony 25 lip 2011, 08:42 przez pitsa, łącznie zmieniany 2 razy.
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ


prokopcio
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 25
Posty: 1138
Rejestracja: 11 sty 2005, 13:03
Lokalizacja: Grodków
Kontakt:

#108

Post napisał: prokopcio » 25 lip 2011, 08:33

pitsa pisze:żeby potem ktoś nie pomyślał że w tym miłym programie jest tyle błędów
Niestety tak myślą :(. Dobrze, że ktoś o tym napisał :) zdarzają się klienci którzy na dzień-dobry marudzą, że program jest krytykowany na tym forum. Oki, dla mnie ta krytyka jest bezcenna i jej potrzebuję (sam się domagam szukania moich niedopatrzeń) jednak minus jest taki, że robi mi to "antyreklamę" :(. Co do prawej pionowej linii (jeden piksel) to może być pominięta w zależności od parametrów, już poprawiam :) na "normalnych" obrazach nie do wyłapania przez ludzkie oko ;).

Awatar użytkownika

pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 20
Posty: 4697
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

#109

Post napisał: pitsa » 25 lip 2011, 08:49

prokopcio pisze:zdarzają się klienci którzy na dzień-dobry marudzą, że program jest krytykowany na tym forum.
Odnoszą mylne wrażenie, bo program jest dość dobrze sprawdzany i na bieżąco udoskonalany. Bez dyskusji o szczegółach działania tak szybki rozwój nie byłby możliwy. Trzeba to poprawić. W takim razie wszystko na temat nowej wersji powinno być w jednym miejscu:

testowanie CNConv w wersji 0.13.0 (przed oficjalną premierą).
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ


prokopcio
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 25
Posty: 1138
Rejestracja: 11 sty 2005, 13:03
Lokalizacja: Grodków
Kontakt:

#110

Post napisał: prokopcio » 19 paź 2011, 20:33

Obrazek

Obrazek

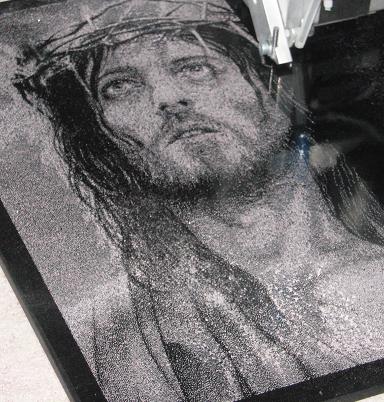

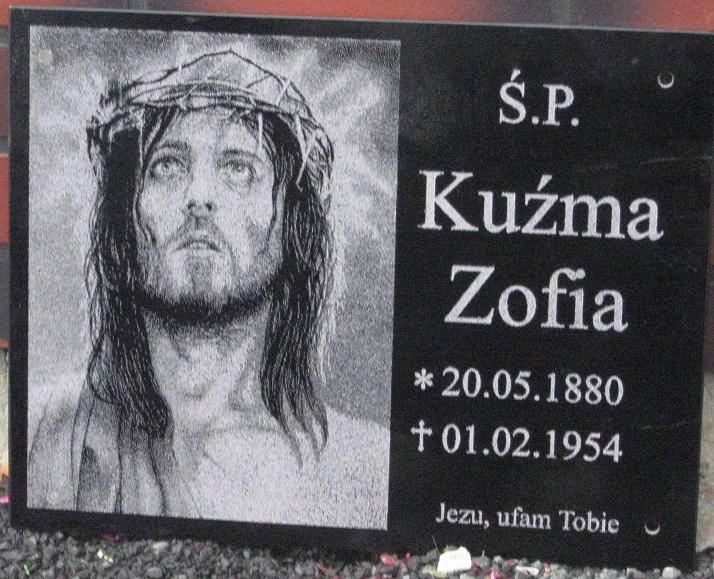

małe zlecenie poza-programistyczne :)

ODPOWIEDZ Poprzedni tematNastępny temat

Wróć do „Ogólne Dyskusje na Temat Systemów Sterowania CNC”
