Ruch w złożeniu - wiązania

#1

Post napisał: erik007 » 16 mar 2017, 21:48

Witam,

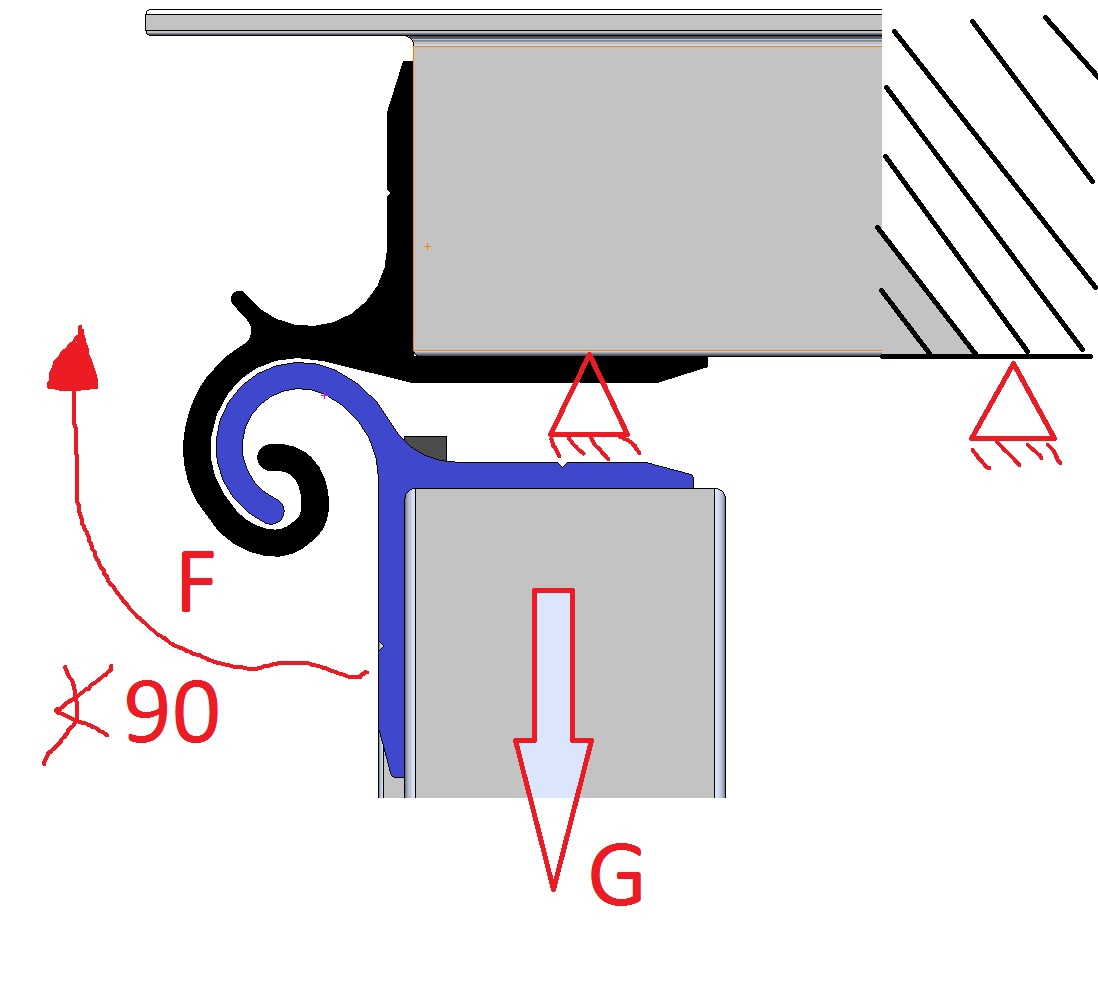

panowie mam do rozpatrzenia przykład jak poniżej (mam nadzieje, że czytelny) potrzebuje wstawić wiązania pomiędzy czarny i niebieski detal (tj. zawiasa), które umożliwią mi ruch tych detali oraz powiązanych z nimi części.
Proszę o pomysły i sugestie.
Obrazek
Ostatnio zmieniony 17 mar 2017, 13:50 przez erik007, łącznie zmieniany 5 razy.



Tagi:


jareks
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 105
Rejestracja: 25 sie 2015, 18:09
Lokalizacja: Wwa

#2

Post napisał: jareks » 16 mar 2017, 23:13

Nic nie wstawiłeś


Autor tematu
erik007
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 7
Posty: 124
Rejestracja: 26 sty 2011, 22:11
Lokalizacja: pl

#3

Post napisał: erik007 » 17 mar 2017, 09:57

Załącznik już dodany.


numerek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 3
Posty: 1555
Rejestracja: 01 wrz 2005, 00:23
Lokalizacja: trójmiasto

#4

Post napisał: numerek » 17 mar 2017, 16:58

ale w czym problem ?

przecież jest wiązanie zawiasowe - z rysunku rozumiem że ma się dolny element odchylać o 90 stopni ku górze tak ?
dodajesz wiązanie -limit kąta i ładnie pracuje

przy wiązaniu zawiasowym zdaje się że musi być okrąg lub jego wycinek - splajny mogą nie zadziałać

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 4
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#5

Post napisał: bildder » 17 mar 2017, 20:29

Jeżeli nie są to łuki to można dodać styczność plus limit kąta (wiązania zaawansowane). Jeżeli łuki to rzeczywiście najłatwiej zawiasem.

Natomiast skoro jest to jakiś schemat z obciążeniem to może analizą w Motion?
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


Autor tematu
erik007
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 7
Posty: 124
Rejestracja: 26 sty 2011, 22:11
Lokalizacja: pl

#6

Post napisał: erik007 » 18 mar 2017, 13:37

Witam,

dziękuję za sugestie. Próbowałem już tych rozwiązań, niestety bez powodzenia (domyślam się, że to mogą być moje braki).
W załączeniu podsyłam plik z przykładem, jak możecie to zerknijcie na to jeszcze raz.
Załączniki
CNC forum zawiasa.zip
(45.29 KiB) Pobrany 104 razy


numerek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 3
Posty: 1555
Rejestracja: 01 wrz 2005, 00:23
Lokalizacja: trójmiasto

#7

Post napisał: numerek » 18 mar 2017, 17:50

hmm
przede wszystkim musisz unieruchomić jeden element - tak się nie da że oba latają po ekranie :)
zawias nie wyjdzie ale stycznie już tak
limit wychodzi też
ale ...

czasami elementy wypadają z wiązania stycznego - bo wiązanie jest po łuku a on zmienia swój kształt
moja rada :
edytuj profile tak aby w łuku wstawić kawałek okręgu - w dowolnym miejscu i wtedy wiąż te wycinki koła - sprawdziłem da się niezauważenie wstawić wycinek koła
albo poczekaj na Pawła - może będzie miał jakiś pomysł ...


Autor tematu
erik007
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 7
Posty: 124
Rejestracja: 26 sty 2011, 22:11
Lokalizacja: pl

#8

Post napisał: erik007 » 19 mar 2017, 10:44

Hej,
Dzięki za odpowiedź.
numerek pisze:przede wszystkim musisz unieruchomić jeden element - tak się nie da że oba latają po ekranie :)
Tak wiem - wstawiłem tylko 2 party z całości. W pełnym złożeniu detale są przymocowane na "sztywno".
numerek pisze: czasami elementy wypadają z wiązania stycznego - bo wiązanie jest po łuku a on zmienia swój kształt
Właśnie w ten sposób zamocowałem te detale w projekcie. Niestety tak jak napisałeś w trakcie edytowania ruchu zawiasowanej w ten sposób klapy elementy wypadają z wiązań i klops - za każdym razem trzeba naprawiać.
numerek pisze:edytuj profile tak aby w łuku wstawić kawałek okręgu - w dowolnym miejscu i wtedy wiąż te wycinki koła - sprawdziłem da się niezauważenie wstawić wycinek koła
Nie bardzo wiem o czym piszesz ... :neutral:

Poczekam na Pawła :cool:


Autor tematu
erik007
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 7
Posty: 124
Rejestracja: 26 sty 2011, 22:11
Lokalizacja: pl

#9

Post napisał: erik007 » 20 mar 2017, 17:48

moja rada :
edytuj profile tak aby w łuku wstawić kawałek okręgu - w dowolnym miejscu i wtedy wiąż te wycinki koła - sprawdziłem da się niezauważenie wstawić wycinek koła
albo poczekaj na Pawła - może będzie miał jakiś pomysł ...
A czy możesz podesłać przykład ze swoim pomysłem ?

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 4
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#10

Post napisał: bildder » 20 mar 2017, 18:16

Ciężki temat... Więc tak, w analizie po dodaniu grawitacji oczywiście zachowuje się to zgodnie z przewidywaniem (załącznik). Przenikanie wynika z tego, że dokładność badania nie jest wysoka.

Natomiast wiązaniami nie będzie to działać jak w rzeczywistości. Zrobiłem to tak, że w poszczególnych częściach konwertowałem do szkicu krawędzie kontaktu i dopasowałem splajn (by była ciągłość kontaktu). Z tech szkicu utworzyłem powierzchnie dodając dwa naprzemienne wiązania stycznie pomiędzy czołem profilu a tą powierzchnią. Dodatkowe wiązania to limit kąta i wspólnie - by się wzdłuż długiej krawędzi profile wzajemnie nie przemieszczały.

http://uploadfile.pl/pokaz/1048188---shy2.html
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------

ODPOWIEDZ Poprzedni tematNastępny temat
