Witam ,
Projektuje analize złącza spawanego piany aluminiowej ( dwóch połączonych ) .
Problem polega na tym, ze gdy w symulacji próbuje wykonach połączenia--> spoina grzbietowa
to solid każe mi ciągle zmienić sciane1 i wybrać inna ( żadnej nie zaznacza )
Chce wykonać rozciąganie tych elementów i zobaczyć naprężenia w spoinie .

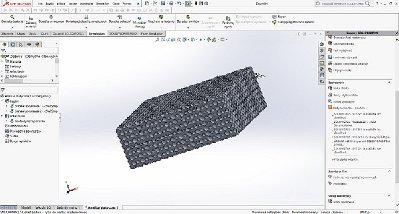

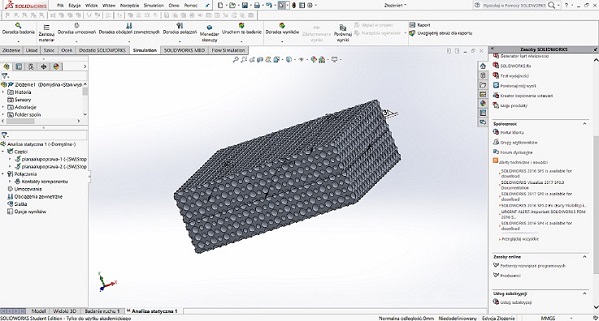

Wysyłam scrina ( zaznaczona jest spoina z włożeniu jak ona ma iść ) . Moge też podesłać część jeśli to konieczne
Z góry dziękuje , nie za podpowiedzi
[ Dodano: 2016-11-18, 21:28 ]
[ Dodano: 2016-11-18, 21:30 ]
symulacja złacza spawanego
-
Autor tematu - Nowy użytkownik, używaj wyszukiwarki
- Posty w temacie: 1
- Posty: 1
- Rejestracja: 18 lis 2016, 20:42
- Lokalizacja: Szczecin
-
- ELITA FORUM (min. 1000)
- Posty w temacie: 1
- Posty: 1125
- Rejestracja: 03 sie 2007, 08:32
- Lokalizacja: W-wa
- Kontakt:
Powiem krótko, to narzędzie nie służy do obliczeń takich połączeń.
Przeczytaj teorię do obliczeń spoin to może się więcej wyjaśni (w sensie jakie naprężenie są liczone i w jaki sposób).
Oczywiście mówimy o simulation professional?
Przeczytaj teorię do obliczeń spoin to może się więcej wyjaśni (w sensie jakie naprężenie są liczone i w jaki sposób).
Oczywiście mówimy o simulation professional?
