Siatka modelu

[kamil1986]

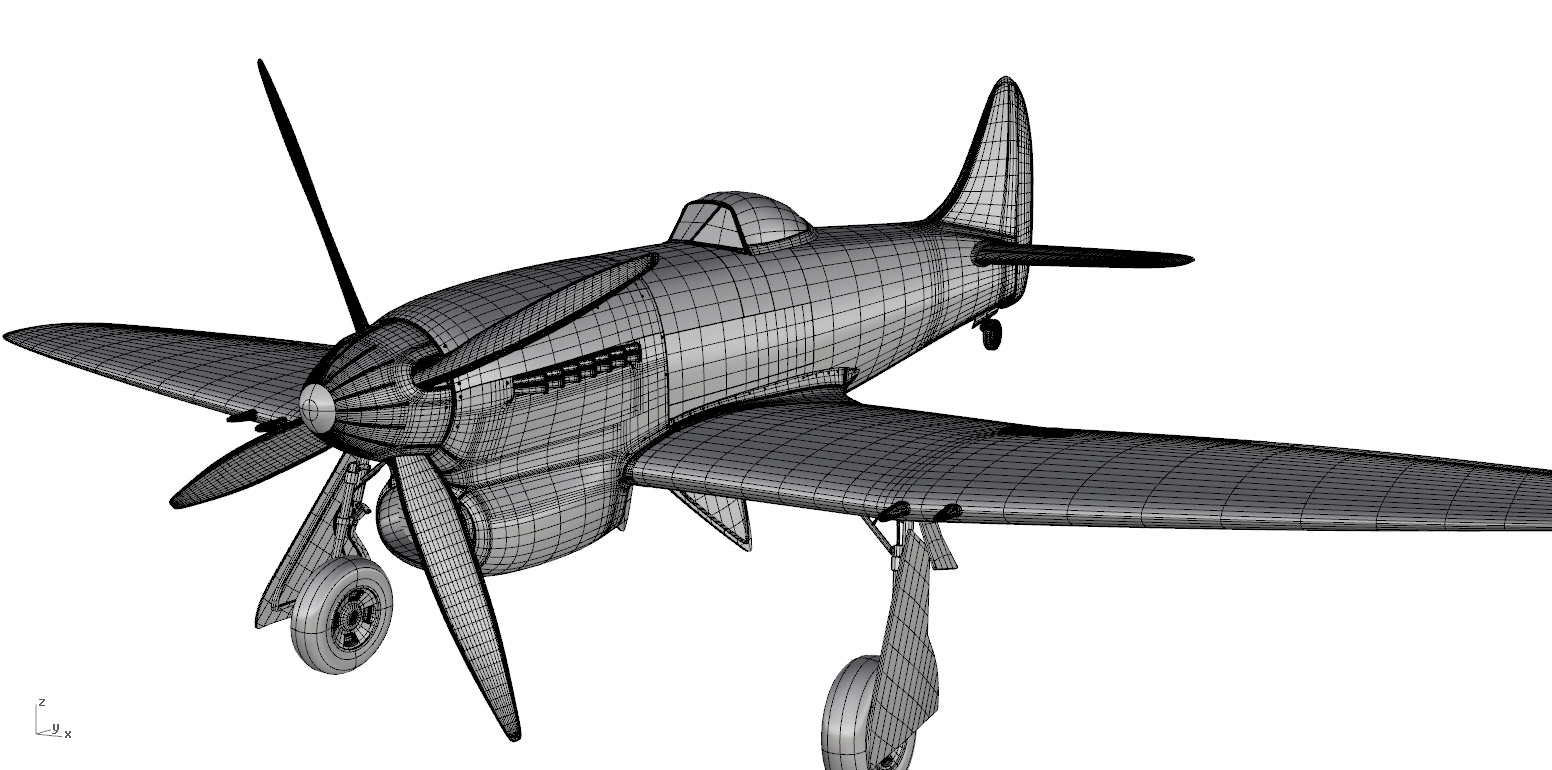

Czy istnieje w solidworks możliwość nałożenia na model siatki lub w jakiś sposób przekonwertować model aby uzyskać podobny efekt jak na zdjęciu. A potem zapisać same linie tej siatki do pliku dxf.

[bildder]

Raczej się nie uda z automatu...
Ale przecież ten screen nie pochodzi z SW, to nie można z tego źródłowego programu wyeksportować krzywych?

W Solidworks mając model (ale nie model z siatki - bo nie będzie on gładki) tylko nurbs można pewnie podzielić go płaszczyznami i wyeksportować krawędzie w iges czy step, ale będą one w 3D. Generalnie dużo roboty i może coś by się udało, ja szukałbym innej drogi.

[Noodle]

Wydaje mi się, że jest taka możliwość.

Czy chodzi o taki efekt jak w załączniku?

[bildder]

Wydaje mi się, że jest taka możliwość.
Czy chodzi o taki efekt jak w załączniku?

Z ciekawości, jak uzyskałeś taki efekt? Jedyne co mi przychodzi na myśl to jakiś eksport wyłącznie krzywych w ACIS i import do DWG/DXF.

Możesz coś więcej napisać? Kiedyś na innym zagranicznym forum zgłębiałem temat pod kątem wizualizacji pewnego produktu, gdzie często na pudełkach są takie modele siatkowe, ale rozwiązania sensownego nie było.

[Noodle]

Witam,

Przepraszam za opóźnienie, obecnie jestem na urlopie
Być może już na to wpadłeś ale model jest podzielony liniami podziałowymi.
Dwa szkice w prostopadłych płaszczyznach i narzędzie linia podziałowa.
Potem eksport do dwg/dxf.

Automat to nie jest ale myślę, że można dosyć wiernie odwzorować np. podział blach na takim modelu jak wyżej.
