Połączenia profili w konstrukcji spawanej

#1

Post napisał: szczapor » 26 lis 2013, 10:44

Witam.
Od paru dni uczę się korzystać z opcji konstrukcje spawane w SolidWorks i próbowałem już na wszystkie sposoby połączyć te profile ze sobą korzystając z "wykończenie narożnika" w konstrukcji spawanej albo przytnij wydłuż niestety profile jak nie zostały połączone tak dalej nie są a jest to ostatni węzeł z jakim sobie nie poradziłem.
Czy jedyną opcją jest wyciąganie tych profili i docinanie ich płaszczyzną? ale i tak wtedy jest problem jak je połączyć idealnie ze sobą.

Obrazek



Tagi:

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#2

Post napisał: bildder » 26 lis 2013, 20:26

Jak to ma być przycięte? Nie widzę to niczego, czego nie da się wykonać. Pomijam fakt, że wykonanie tego w rzeczywistości może być kłopotliwe i czasem trzeba zastosować węzłówki.

ps. nie zawsze operacje przytnij/wydłuż jest optymalna, czasem lepiej przyciąć szkicem, innym razem powierzchnią a jeszcze innym zastosować odciśnięcie.
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


Autor tematu
szczapor
Sympatyk forum poziom 2 (min. 50)
Sympatyk forum poziom 2 (min. 50)
Posty w temacie: 2
Posty: 59
Rejestracja: 26 sie 2010, 22:31
Lokalizacja: Sandomierz

#3

Post napisał: szczapor » 26 lis 2013, 21:56

Udało mi się to wszystko połączyć i podocinać szkicami i powierzchniami ale pojawił się następny problem związany chyba z moim sposobem docinania profili mianowicie próbując robić analizę w SimulationXpress wyrzuca komunikat "nie powiodło się utworzenie siatki" i w okienku daje mi "Faces" 32 sztuki i "Edges" 165 sztuk w większości przypadków nie wiem o co mu chodzi czy istnieje jakaś opcja aby pokazał mi jakieś sugerowane rozwiązanie?


Ten obiekt najprawdopodobniej nigdy nie zostanie wykonany dlatego staram się robić dosyć trudne i skomplikowane węzły, bo te "łatwe" już idą mi całkiem dobrze :)


lotnik11
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 6
Posty: 196
Rejestracja: 28 wrz 2009, 10:54
Lokalizacja: ze ściany wschodniej

#4

Post napisał: lotnik11 » 04 gru 2013, 19:20

witam
nie zaczynam nowego tematu tylko dołączę się do tego.
Też od niedawna pracuje w środowisku "połączenia spawane" i bardzo mi się podoba że można za pomocą szkicu 3d zrobić później całą konstrukcję. Jest tylko jeden problem później, którego nie udało mi się rozwiązać. Na podstawie stworzonego pliku konstrukcji chciałbym utworzyć rysunek, no i tutaj mam problem bo chciałbym żeby to było złożenie tzn z odnośnikami jakie profile zostały użyte a odnośnik rozpoznaje mi to jako jeden plik.
Czy można to jakoś rozbić żeby na odnośniku pokazywał mi oddzielnie każdy profil ?

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#5

Post napisał: bildder » 04 gru 2013, 22:13

Konstrukcje spawane są z definicji częściami wieloobiektowymi - taka uproszczona forma złożenia. Po zaktualizowaniu listy elementów ciętych normalnie można zrobić rysunek i wstawić listę (nie bom) tylko elementów ciętych, odnośniki etc.

Mniej więcej tak:
Obrazek

Może to>>> Cię zainteresuje - wszystko tam jest opisane.

A jak nie, to jest dobry help w programie i mnóstwo informacji w necie.
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


lotnik11
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 6
Posty: 196
Rejestracja: 28 wrz 2009, 10:54
Lokalizacja: ze ściany wschodniej

#6

Post napisał: lotnik11 » 05 gru 2013, 17:46

witam
dzięki za wskazówkę ale nie o to mi chodziło. Jutro dołączę plik gdzie pokarze o co mi chodzi.

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#7

Post napisał: bildder » 05 gru 2013, 18:13

Jeżeli stosujesz przycięcie skośne, to tam domyślnie (why?) jest zaznaczona opcja scalaj przycięte skośne segmenty - więc obiekty są połączone.

O to chodzi?
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


lotnik11
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 6
Posty: 196
Rejestracja: 28 wrz 2009, 10:54
Lokalizacja: ze ściany wschodniej

#8

Post napisał: lotnik11 » 06 gru 2013, 22:18

witam
wracam do tematu .... dzisiaj piątek to jest chwilę czasu

Obrazek

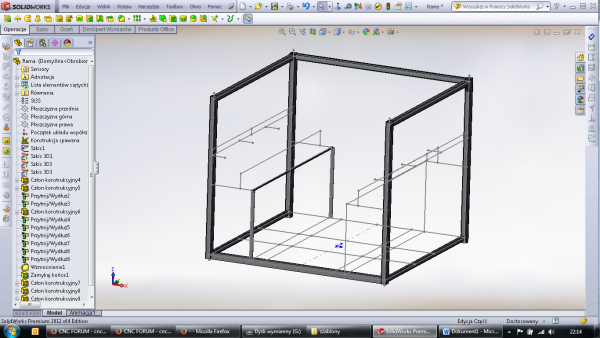

tutaj jest zdjęcie pliku stworzonego ze szkicu 3d. Użyte są profile kwadratowe i kątowniki różne rodzaje. Plik jest zapisany jako .part

Obrazek

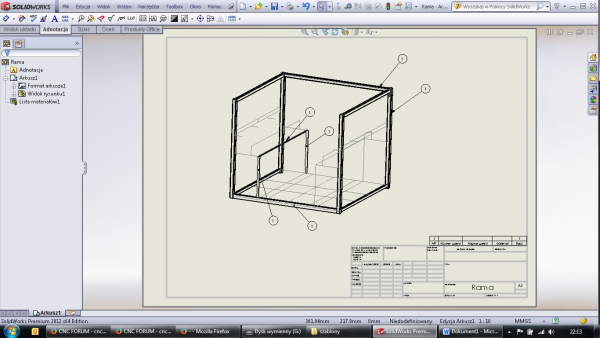

a tutaj jest plik z dokumentacji gdzie chciałem zrobić złożenie i jak widać każda część widziana jest jako ta sama część.

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#9

Post napisał: bildder » 07 gru 2013, 10:02

Z konstrukcji spawanej nie tworzy się zasadniczo złożenia. Przed utworzeniem rysunku trzeba zaktualizować listę, następnie w rysunku wstawia się listę elementów ciętych zamiast listę materiałów.

pewnie lista nie jest zaktualizowana...
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


lotnik11
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 6
Posty: 196
Rejestracja: 28 wrz 2009, 10:54
Lokalizacja: ze ściany wschodniej

#10

Post napisał: lotnik11 » 07 gru 2013, 13:18

dzięki wielkie. Tej funkcji jeszcze nie znałem

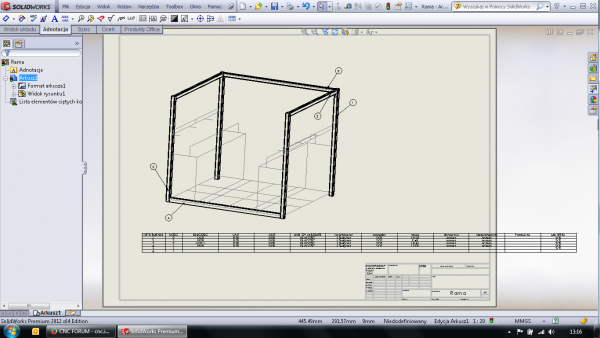

tak wygląda ten sam rysunek po zastosowaniu tej funkcji

Obrazek
Klikam w Solid Works, NX a kiedyś w Solid Edge
Teraz zmuszony jestem w Esprit.
