Szkic na ścianie pod kątem i wyciągnięcie prostopadłe do osi

#1

Post napisał: marcin3p » 11 lut 2013, 20:53

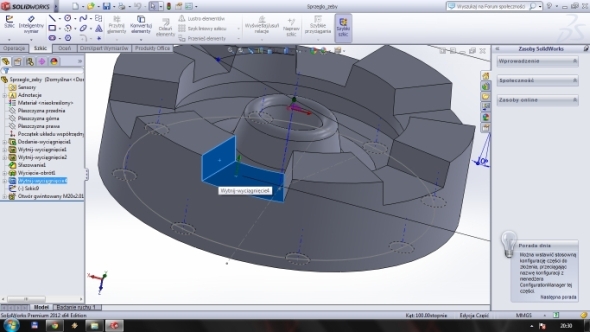

Mam model jak na rysunku i potrzebuję na złączeniu tych dwóch ścian dodać podłużny trapez ( dla uproszczenia prostopadłościan ) ale taki żeby stykał się z jedną i drugą ścianą. Szeroki na 2mm wysoki na 0.5mm - mały ząbek. Problem w tym że nie ma żadnej płaczszczyzny wszystko jest w 3D Bo z przodu nie mogę bo styczna do koła tylko w jednym punkcie z boku też nie mogę ściana pochylona 10° nawet jak zrobię płaczszyznę prostopadłą to mi pod kątem wyciąga nie wiem czemu a ja muszę mieć w przekroju taki trapez 3 sciany z kwadratu a czwarta my być styczna z tą pochyloną ścianą. Ktoś ma pomysł ???
Załączniki
Model


W 5min. znajdę faceta z ulicy który to zrobi za Pana...

Tagi:


STELMI
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 1
Posty: 551
Rejestracja: 23 mar 2008, 11:30
Lokalizacja: Bydgoszcz
Kontakt:

#2

Post napisał: STELMI » 11 lut 2013, 21:01

dorysowujesz prostopadłościan w górnej płaszczyźnie pod kątem pod którym ci pasuje i na jego ścianie tworzysz szkic i to co potrzebujesz, a potem usuwasz niepotrzebny ci już prostopadłościan


numerek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1555
Rejestracja: 01 wrz 2005, 00:23
Lokalizacja: trójmiasto

#3

Post napisał: numerek » 11 lut 2013, 21:19

można zrobić płaszczyznę w osi , na tej płaszczyźnie rysujesz co potrzeba , wyciągasz a na koniec szyki


Autor tematu
marcin3p
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 6
Rejestracja: 02 lis 2012, 09:41
Lokalizacja: Wrocław

#4

Post napisał: marcin3p » 11 lut 2013, 21:23

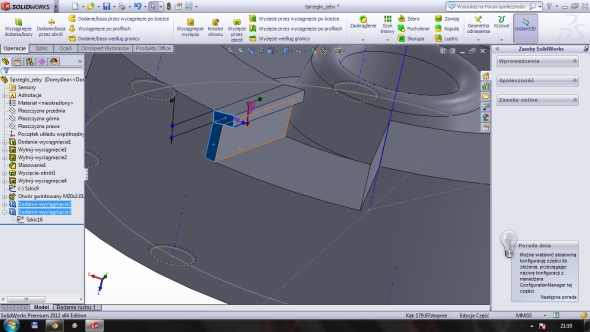

Dzięki kurcze w życiu bym do tego sam nie doszedł siedzę tu 2h i nic.. a tu proszę- na szybko zrobiłem duży ząbek żeby pokazać jak to wygląda ...
aha i wyciągnąć trzeba koniecznie do powierzchni a nie do następnej czy na odległość


[ Dodano: 2013-02-11, 21:26 ]
numerek pisze:można zrobić płaszczyznę w osi , na tej płaszczyźnie rysujesz co potrzeba , wyciągasz a na koniec szyki
Ok ale w której osi ??? bo ja próbowałem w dwóch jedna w osi ściany i kicha druga odsunieta od ściany i też nie za dobrze to wyglądało był problem z przyciąganiem lini do punktów naroży ...
Załączniki
model już z ząbkiem :)
W 5min. znajdę faceta z ulicy który to zrobi za Pana...

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#5

Post napisał: bildder » 11 lut 2013, 21:56

A nie mozesz na to spojrzec inaczej, najpierw zrob wyciecie powiekszone o wystep, a pozniej wytnij podciecie.
Załączniki
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------
