arkusz blachy - podcięcia


Autor tematu
numerek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 6
Posty: 1555
Rejestracja: 01 wrz 2005, 00:23
Lokalizacja: trójmiasto

arkusz blachy - podcięcia

#1

Post napisał: numerek » 09 sty 2013, 22:31

witam

zanim napiszę do DS chcę się dowiedzieć czy ja robię źle czy tak jest zbudowany program nie mam żadnego szkolenia ( samouk) więc już sam nie wiem co jest nie tak

arkusz blachy gięcie pod kątem 15 st i gięcia na 90 st krawędzi bocznych

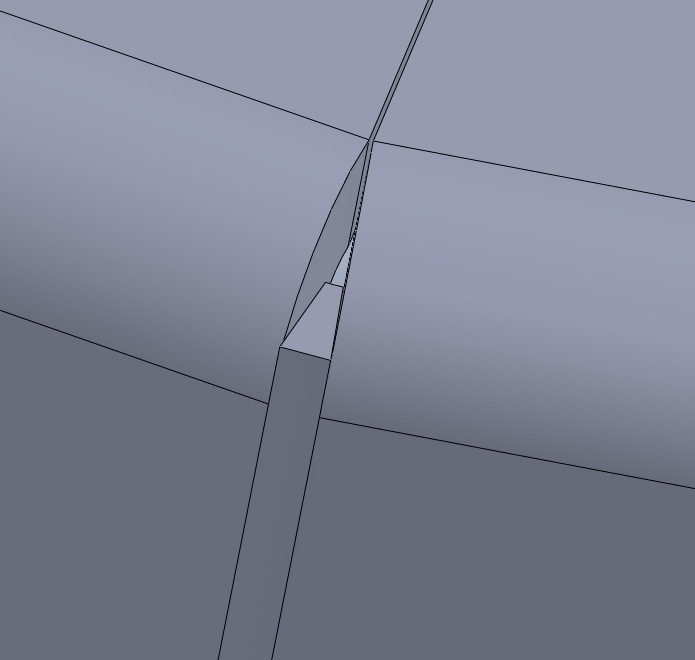

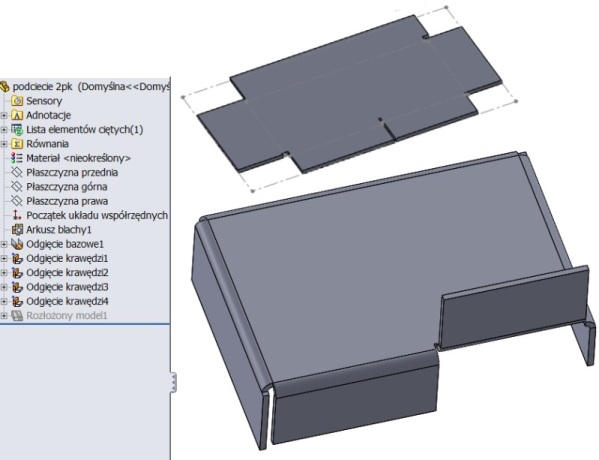

tworzenie zgięć zgodnie z procedurą i wychodzą takie kwiatki jak na zdjęciu nr 2
najgorsze jest to że laser będzie ciął blachę zgodnie z DXF
problemy tego typu występują przy gięciu pod innymi kątami niż 90 st

wiem że robi się podcięcie w rozłożeniu ale...
podcięcie musi być zbyt duże aby wyeliminować te linie

poza tym po lewej w opcjach zgięcia mamy podcięcia (rózne typy ) - to albo nie działa albo o czymś nie wiem jak to ma działać

kombinowałem różnie - dookolnie w te i we wte i nic ciągle ten sam błąd
mogę pokazać więcej przykładów ale ten obrazuje problem

generalnie radzę sobie tak że robię bryłę --> wycinam środek --> konwertuję na arkusz i jest zdecydowanie lepiej

ale... nie ma na to czasu - często jest tak że projekt musimy tworzyć "w locie" a na laserze wyłażą rzeźby

czy macie jakieś myki na arkusz - czy zmagacie się z podobnym problemem ?

posiadam wersję 2012
2013 jeszcze nie instalowana - brak czasu :)


dostałem wersję 30 dniową inventora i powiem że tam moduł blach i podcięcia są wzorowe
hmm nie cierpię autodeska i ich siermiężnych programów ale to im się udało

Obrazek

Obrazek



Tagi:

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#2

Post napisał: bildder » 09 sty 2013, 22:53

A mozesz wrzucic jakis model albo ze dwa?
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


rc666
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1244
Rejestracja: 27 cze 2011, 14:48
Lokalizacja: Chrząszczyżewoszyce

#3

Post napisał: rc666 » 10 sty 2013, 12:46

Moglbys powiedziec w jednym zdaniu o co ci chodzi??
Nie ma głupich pytań, są tylko głupcy którzy ich nie zadają...


Autor tematu
numerek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 6
Posty: 1555
Rejestracja: 01 wrz 2005, 00:23
Lokalizacja: trójmiasto

#4

Post napisał: numerek » 10 sty 2013, 14:43

w załączniku model o którym pisałem
Załączniki
proby.rar
(165.91 KiB) Pobrany 171 razy

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#5

Post napisał: bildder » 10 sty 2013, 19:03

No da sie wszystko zrobic, tyle ze w tych przykladach widze co jest a nie wiem co powinno byc.
Załączniki
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


Autor tematu
numerek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 6
Posty: 1555
Rejestracja: 01 wrz 2005, 00:23
Lokalizacja: trójmiasto

#6

Post napisał: numerek » 10 sty 2013, 20:45

witam
hmm robiłem model na szybko
teraz wyjaśniam o co chodzi
zdjęcie 1

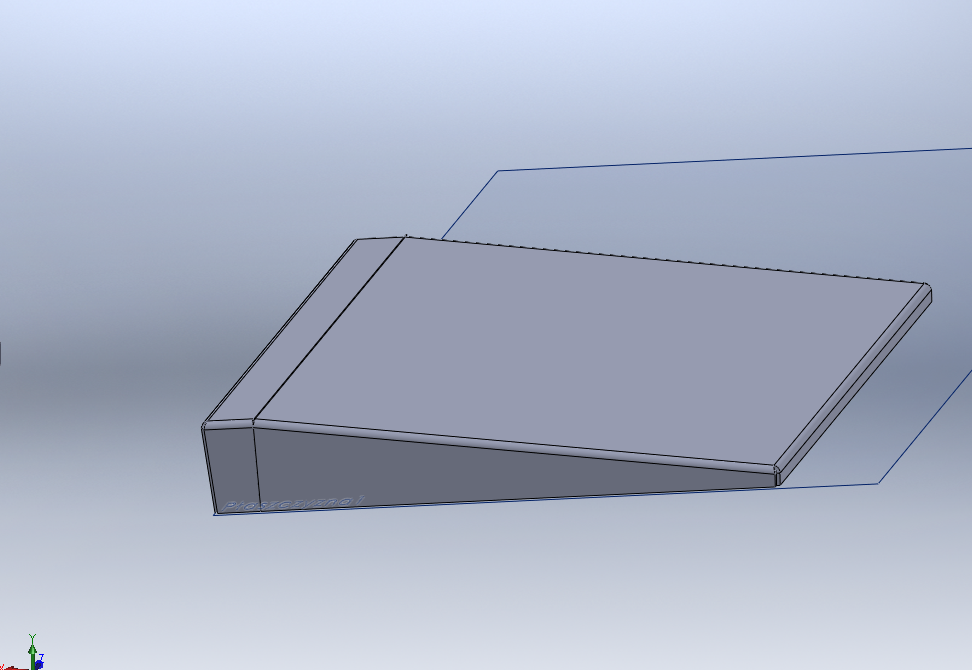

gotowy element widok ogólny
tak to ma wygladać Obrazek

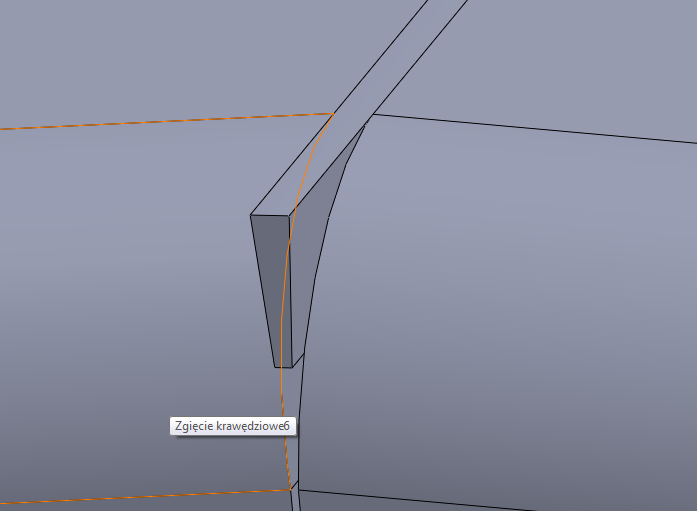

poniżej zbliżenie

szczególnie rozchodzi się o ten .. "cypek" między 2 zgięciami

Obrazek

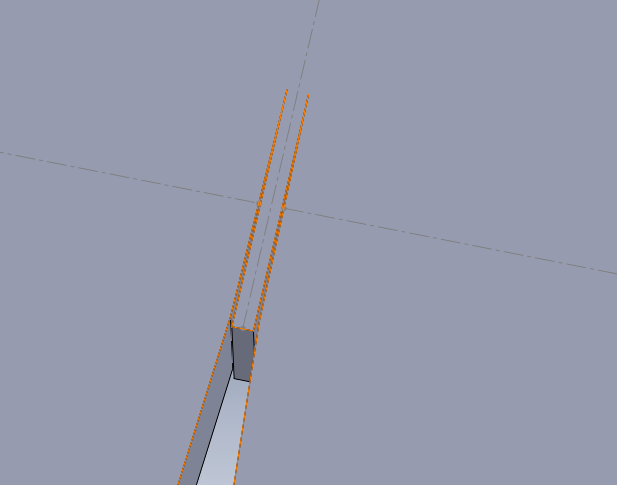

a teraz rozłożenie
takie coś bez poprawek poszłoby do cięcia
laser w miejscu "cypka " dostaje czkawki
Obrazek




co powinno być ?
ja myślę że tego nie powinno tam być :)

ja wiem że ten cypek można zlikwidować za pomocą polecenia " przytnij narożnik" tylko że jest jedno ale ... to jest cięte w aluminium grubości 1 mm a potem spawane - więc każdy najmniejszy ubytek materiału powoduje duże problemy w spawaniu

teraz wycinamy ten "cypek" w DXF'ie który wędruje już do obróbki

co do tego drugiego modelu spakowałem nie ten - sorry

\czy teraz wyjaśniłem dobrze ?

mam jeszcze kilka kwiatków ale może później
użytkuję solida od pół roku i czytam wszystko co mi się nawinie ale jak ominąć to to nie wiem

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#7

Post napisał: bildder » 10 sty 2013, 20:59

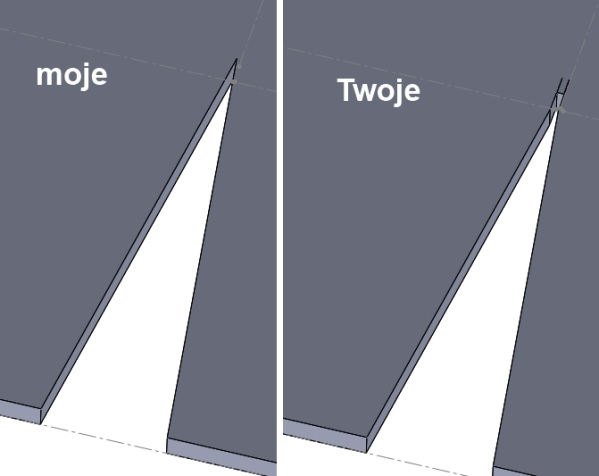

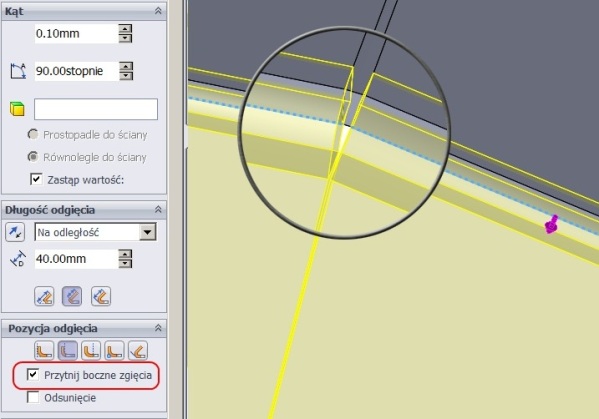

Trzeba zaznaczyc Przytnij boczne zgiecie - myslalem, ze to wyjasnil zalaczony obrazek (niestety nie mozna uploadowac wiekszych).

pozdr.
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


Autor tematu
numerek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 6
Posty: 1555
Rejestracja: 01 wrz 2005, 00:23
Lokalizacja: trójmiasto

#8

Post napisał: numerek » 10 sty 2013, 21:05

witam
ależ je przycinałem ... jak robiłem te nowe rysunki

hmm no sam nie wiem o co chodzi ...

zaraz zobaczę nowy rysunek

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#9

Post napisał: bildder » 10 sty 2013, 21:14

No to raz jeszcze.
Załączniki
podciecie 3.jpg
podciecie 3.jpg (29.93 KiB) Przejrzano 2508 razy
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


Autor tematu
numerek
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 6
Posty: 1555
Rejestracja: 01 wrz 2005, 00:23
Lokalizacja: trójmiasto

#10

Post napisał: numerek » 10 sty 2013, 21:26

ok

dało się .. coś poszło nie tak że nie mogłem uaktywnić podcięcia na tym modelu :(
po restarcie solida wszystko ok
ale przyznasz że nieco zwodnicze to to - boczne podcięcie to boczne a nie środkowe ... nie można by zrobić z automatu ?
dziękuję bardzo

ale jesli moge to zadam jeszcze jedno pytanie :
jest arkusz blachy czasami się zdarza ą trzeba zrobić zgięcia w dwóch operacjach na sąsiednich krawędziach

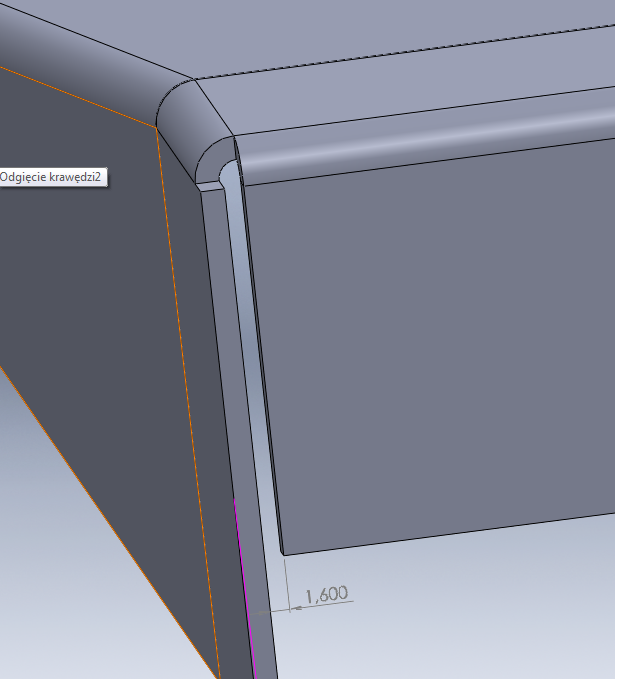

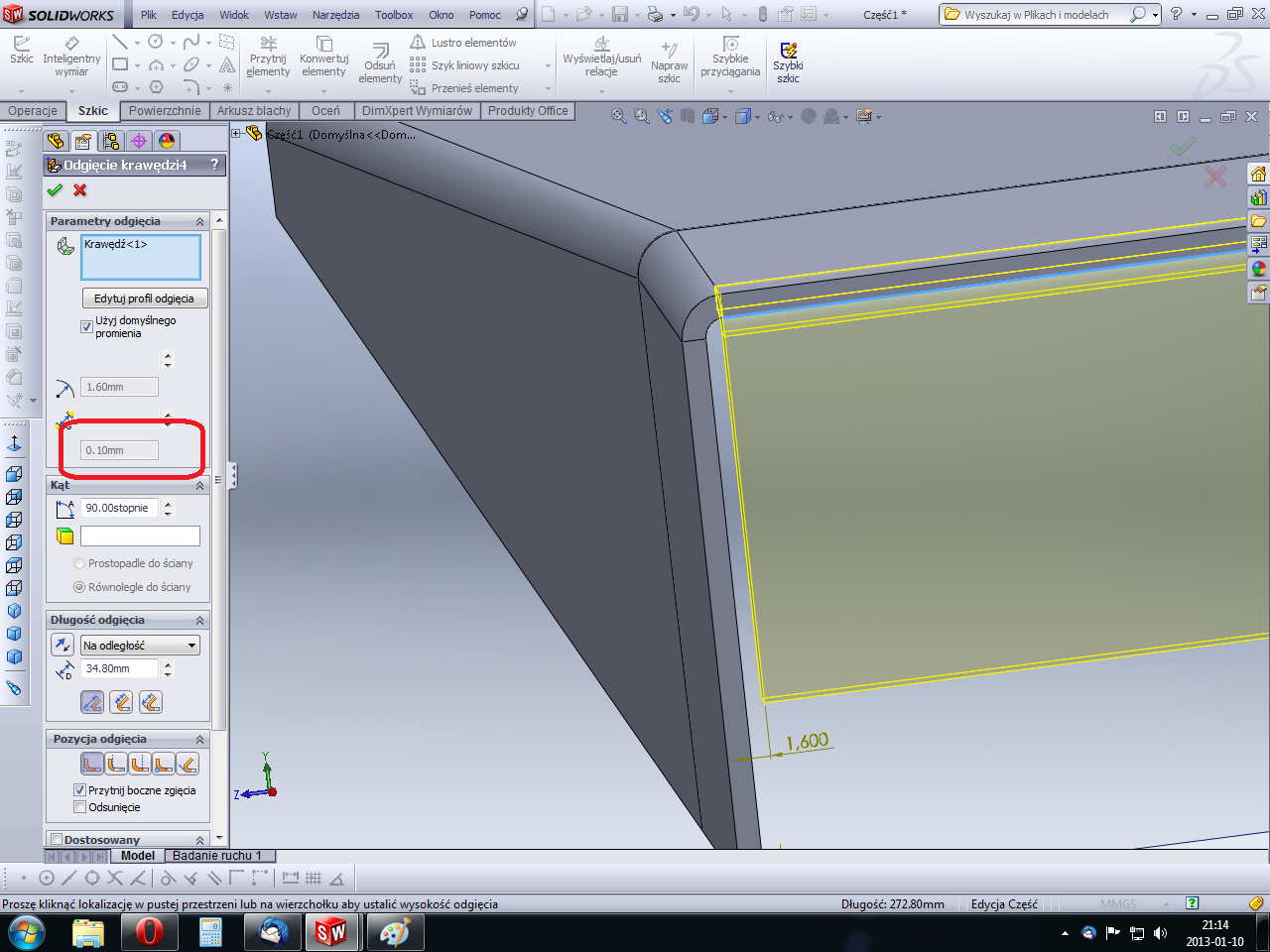

i wszystko jest ok poza jednym okienko [ odległość przerwy] jest nieaktywne i wychodzi przerwa o wartości promienia poprzedniego zgięciaObrazekObrazek
