Początki posługiwania się Solidworks 2010

[blue_17]

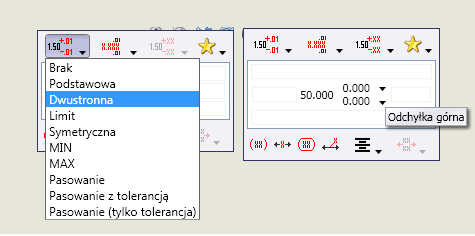

Bo sobie nie kliknąłeś typu tolerancji



Pozdrawiam

[GrabSystem]

Coś chyba robię źle, bo nie podświetla się w ogóle ta opcja ułamka...

[GrabSystem]

Takie dwa rysunki kół pasowych, widzicie tu coś bardzo rażącego i nie do zaakceptowania?


(sklejane w Paint )

[dudis69]

widzicie tu coś bardzo rażącego

W pierwszym przypadku brak klinowania na wale...,
w drugim trochę Ci się poprzesuwało.
Jak dla mnie trochę za dużo oznaczeń chropowatości na pow. czynnych.

[GrabSystem]

Pierwszy przypadek nie przewiduje klinowania (tak wiem że to dziwne).
Drugi, bo ten rysunek był składany z print screenów i dlatego idealnie się nie zgrywa.
Trzecie, dostosuje się.

Dziękuje za konsultację

[GrabSystem]

W wyniku awarii mojego sprzętu zostałem przekonany do zmiany systemu operacyjnego na Windows 7 i zainstalowałem na nim wersje SolidWorks 2012.

Pojawił się bardzo irytujący mnie problem. Podczas otwierania plików i podczas ich przeglądania nie wyświetlają się miniatury. Otwarte, a następnie zapisania pliki nie ukazują się w formie miniatur (zielona ramka). Jak to przestawić, aby były to jak w poprzedniej wersji jak pracowałem na 2010 (fioletowa ramka). Ciekawe jest to, że rysunki wyświetla tak jak chciałbym.
Już z tych podpowiedzi korzystałem i nic:

http://help.solidworks.com/2012/Polish/ ... m?format=P

http://windows7forum.pl/eksplorator-win ... ch-13002-t

może coś przeoczyłem?

[blue_17]

Spróbuj przebudować czyli ctr+q i zapisać wtedy zapisze się do nowszej wersji i może powrócą miniatury.

Pozdrawiam

[GrabSystem]

Spróbuje przebudowania, ale problem pojawia się właśnie po zapisaniu w wersji 2012. Te miniatury, rzeczywistych detali pochodzą ze wersji SW 2010

DZIAŁA! Już jest ok.

[blue_17]

To co w końcu pomogło

[GrabSystem]

Co pomogło? Prawdopodobnie to aktualizowanie, tylko należało otwierać każdy model z osobna i aktualizować po kolei.

Jak wygiąć płytę w SolidWorks'sie, żeby zachować zalecenia z szkicu 2D. Muszę wygiąć taką prostopadłościenną bryłę, a w dokumentacji jest, że w rogach znajduje się wycięty otwór o promieniu R? Jak to odwzorować? Czy się da, czy sobie nie robić problemów?
