#31

Post napisał: bildder » 05 gru 2012, 14:10

Trzeba ja rozlozyc (odegnij) wyciac otwor i zagiac ponownie.

Jezeli model jest rozlozony (ostatania operacja w drzwie wygaszona) to w operacji wykonczenie jest naroznik, ale widoczne to bedzie tylko na plaskim arkuszu, jezeli ma byc po zgieciu to patrz rozwiazanie na gorze.


Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------

Tagi:


Autor tematu
GrabSystem
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 29
Posty: 80
Rejestracja: 25 lip 2012, 20:06
Lokalizacja: Poznań

#32

Post napisał: GrabSystem » 12 gru 2012, 23:46

Nie wiem co jest nie tak, coś się zepsuło i wymiary mam takie blade, a kreskowanie inne niż wymagane. Nie wiem gdzie to przestawić, niby w szablonie, ale gdzie?

Obrazek

Awatar użytkownika

blue_17
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 14
Posty: 1715
Rejestracja: 16 kwie 2009, 07:55
Lokalizacja: Kraków/Kornatka

#33

Post napisał: blue_17 » 13 gru 2012, 00:21

Wszytko jest ok wymiary zależne czyli te które nanosisz "ręcznie" są blade ale przy wydruku będą normalnego koloru :)

Kreskowanie możesz zmienić ustalając materiał w modelu klikasz w modelu 3d w drzewie na materiał i wybierasz edytuj tam pokarze Ci się kreskowanie materiału

Potem powróć do rysunku i dla pewności naciśnij ctr+q lub z paska znak świateł drogowych aby przebudować
"I siedzieli oni razem pod nagim DOS-em i nie wstydzili sie tego." :D


Autor tematu
GrabSystem
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 29
Posty: 80
Rejestracja: 25 lip 2012, 20:06
Lokalizacja: Poznań

#34

Post napisał: GrabSystem » 13 gru 2012, 08:32

Czyli to, że za każdym razem muszę ustawić kreskowanie przekrojów na rysunku to jest normalne i nie da się tego ustawić w szablonie, to do czego odnosi się ta opcja (patrz w dół). Chciałbym żeby zawsze robił tak samo.

Obrazek

Jeżeli to tu to dlaczego nie mogę nic zmienić?

Obrazek

Wymiary zawsze wyświetlały mi się ma czarno. W szablonach SW też tak jest. Jak zapisałem do pdf z SW to wymiary nie były czarne tylko szare jak na kompie, wolałbym gdzieś to trwale przestawić na czarno, mniej jest to denerwujące.

Nie ma to jak spędzać wieczory na szukaniu czegoś takiego :)

Awatar użytkownika

blue_17
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 14
Posty: 1715
Rejestracja: 16 kwie 2009, 07:55
Lokalizacja: Kraków/Kornatka

#35

Post napisał: blue_17 » 13 gru 2012, 14:48

Jeżeli chcesz mieć kreskowanie takie jak pokazujesz to wybierz materiał z biblioteki DIN Żelazo

Jeśli chodzi o ustawienie kolorów to

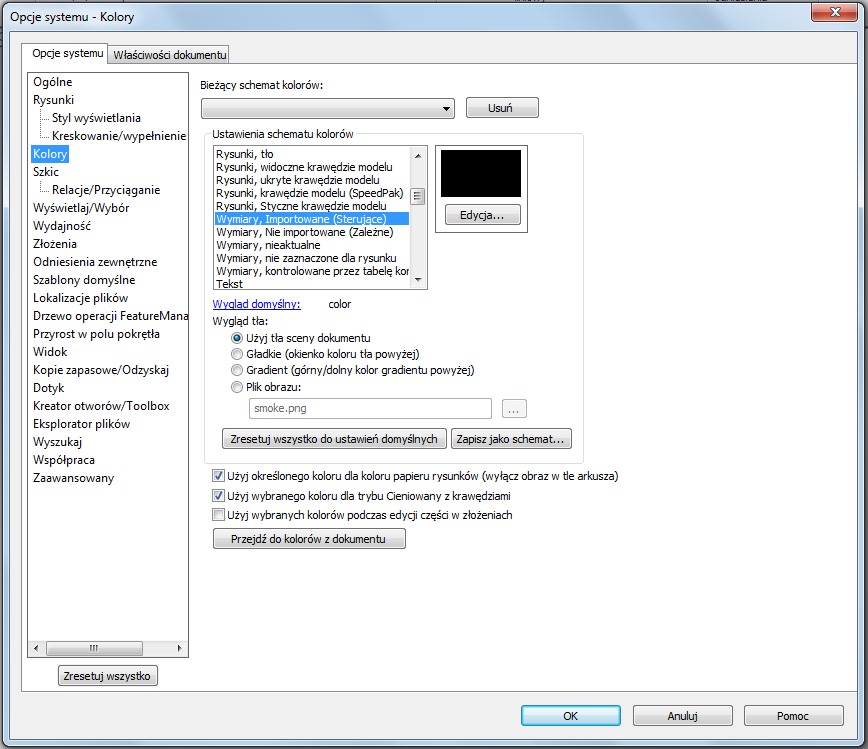

Narzędzia -> Opcje -> Kolory -> i z listy wybierasz

wymiary, importowane sterujące -> ustawiasz kolor
wymiary, nie importowane zależne -> ustawiasz kolor

Obrazek

ustawiasz sobie 2 takie same kolory i po sprawie :)

Pozdrawiam

P.S wszystkie ustawienia tego typu są właśnie w opcjach :)
"I siedzieli oni razem pod nagim DOS-em i nie wstydzili sie tego." :D


Autor tematu
GrabSystem
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 29
Posty: 80
Rejestracja: 25 lip 2012, 20:06
Lokalizacja: Poznań

#36

Post napisał: GrabSystem » 13 gru 2012, 16:28

blue_17 masz dwa dodatkowe plusy ode mnie :)

Gdzie włączyć narzędzia formowania, aby mieć ten folder z elementami wytłaczającymi?

http://help.solidworks.com/2012/Polish/ ... c9954d#Pg0[/i]

Awatar użytkownika

blue_17
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 14
Posty: 1715
Rejestracja: 16 kwie 2009, 07:55
Lokalizacja: Kraków/Kornatka

#37

Post napisał: blue_17 » 15 gru 2012, 18:33

Niestety z blach nie pomogę :sad: bo nie mam takiej potrzeby a i tak Solida używam zazwyczaj do celów hobbystycznych :) nie zawodowych :)

Pozdrawiam
"I siedzieli oni razem pod nagim DOS-em i nie wstydzili sie tego." :D

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 6
Posty: 1125
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

#38

Post napisał: bildder » 16 gru 2012, 12:54

GrabSystem pisze:
Gdzie włączyć narzędzia formowania, aby mieć ten folder z elementami wytłaczającymi?

http://help.solidworks.com/2012/Polish/ ... c9954d#Pg0[/i]
W oknie biblioteki projektu, prawy klawisz na forming tools > folder narzedzi formowania ma byc zaznaczone. Moze to byc dowolny folder z przetloczeniami ale trzeba mu wlaczyc opcje folder narzedzi formowania.
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------


Autor tematu
GrabSystem
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 29
Posty: 80
Rejestracja: 25 lip 2012, 20:06
Lokalizacja: Poznań

#39

Post napisał: GrabSystem » 19 gru 2012, 09:24

Troszeczkę mi to zajęło, ale już doszedłem jak zrobić to z Narzędziami formowania, Podziękować!

Stworzyłem już na swoje potrzeby kilka szablonów SW rysunku z formatami, jak zrobić, żeby witało mnie to okienko (patrz poniżej) jak chcę zrobić rysunek z części. Tak abym od razu mógł wybrać Format arkusza, a nie przestawiał tego na początku we Właściwościach w drzewku po lewej stronie?

Obrazek


Autor tematu
GrabSystem
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 29
Posty: 80
Rejestracja: 25 lip 2012, 20:06
Lokalizacja: Poznań

#40

Post napisał: GrabSystem » 31 sty 2013, 08:51

Pytanie dla osób bardziej zorientowanych z zawiłych opcjach SW.
Gdzie znajduje się ustawieniach, opcja odpowiadająca za wizualizację gwintów, bo raczej to jest to. Jak wyłączyć te przenikające "model kółeczka"?

Obrazek
