pomoc przy pliku IGS

[JustynaB]

Witam, potrzebuję pomocy przy obróbce pliku IGS w SolidWorksie. Mam bryłę śmigła. Potrzebuję ją 'obkroić' tzn odjąć materiał tak aby wyglądało to jak prawdziwe śmigło. Jeżeli ktoś ma chwilkę i chęci proszę dać znać, wyślę na mejla plik. Z góry wielkie dzięki!!

[ Dodano: 2012-05-19, 16:15 ]

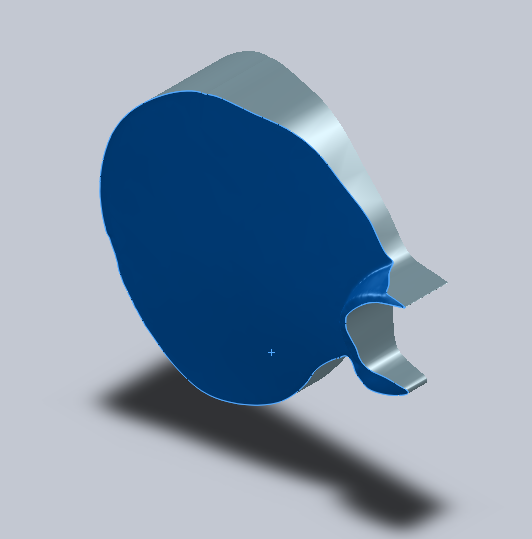

tak to wygląda w Solidzie

[blue_17]

To śmigło ścięto i przejechano walcem ?

Może jakiś rysunek zdjęcie jak by to miało wyglądać.

Pozdrawiam

[JustynaB]

był zrobiony skan 3D i przerobiony w jakimś programie tak aby można było otworzyć w SW. Najlepiej jakby wyglądał tak:



a oryginalne śmigiełko wygląda tak:



Piszę pracę z inżynierii odwrotnej.

[blue_17]

Jakieś konkretne wymiary ?

Może średnica wewnętrznego kółka i do zewnętrznej krawędzi śmigła ?

One są tak przesunięte o 120 stopni względem siebie ?

[JustynaB]

Mogę przesłać oba pliki na e-maila jeżeli tak byłoby wygodnie.

[blue_17]

Jeśli możesz wrzuć na forum to może inni będą mieli inna koncepcję niż ja

Powiem tak ciekawy part ja bym to widział po przez powierzchnie cięcie szkicem i szyk kołowy

Pozdrawiam

[JustynaB]

https://www.dropbox.com/s/0uq2xf8p37zp3 ... 3ra.SLDPRT to co trzeba obrobić.

https://www.dropbox.com/s/uc4i6wzxvmfww ... %29.SLDPRT a to jest moja wersja utworzona "ręcznie"

[blue_17]

Jak dla mnie ta ręczna wersja trochę przekombinowana ale jak kto woli a z tym igs to po prostu skopiuj profil boczny skrzydła ustaw płaszczyznę narysuj na niej ten boczny profil i tnij nim

[JustynaB]

Boczny profil? co masz na myśli?

[blue_17]

Zrzutu na Płaszczycę boczne krawędzie śmigła i potem skopiuj szkic do tej bryły z IGS i potnij tą bryłę szkicem.
