Wyginanie gotowego elementu po krzywej.

[Jakubek]

Witam,

podczas prac w SW natrafiłem na pewien problem (prawdopodobnie to jest prostsze niż mi się wydaje), który od dobrych kilku godzin opóźnia moją pracę. Niestety google milczy na ten temat, a i pomoc do programu niewiele daje. Mianowicie:

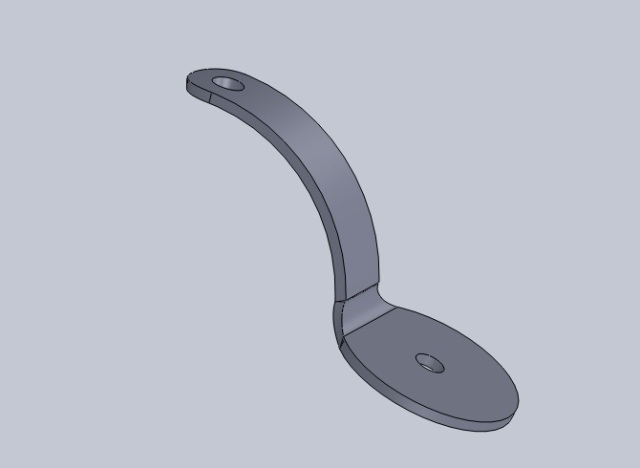

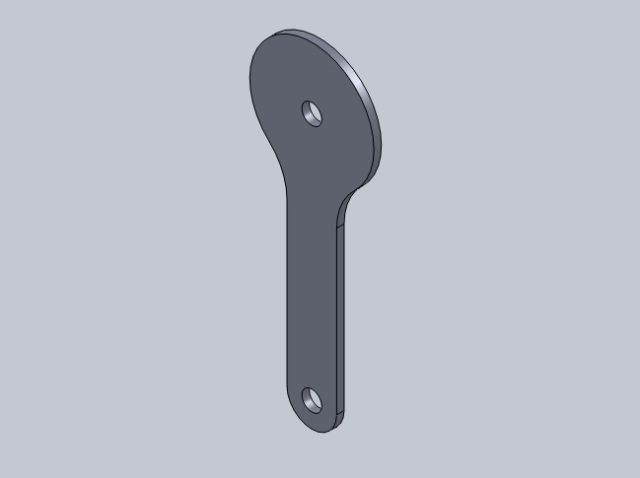

Chciałbym element z pierwszego zdjęcia wygiąć zgodnie z jakąś krzywą i otrzymać efekt podobny do tego ze zdjęcia drugiego.
Element wygiąłem operacją gięcia, jednak nie daje mi ona odpowiedniej precyzji, a samo narzędzie wydaje mi się bardzo trudne w użyciu.
Podsumowując: mając odpowiednią krzywą i element z pierwszego zdjęcia chciałbym otrzymać element ze zdjęcia drugiego.

PS: Nie chce też wysyłać plików, żeby ktoś zrobił to za mnie. Muszę się tego nauczyć, gdyż w najbliższym czasie będę z tej operacji wielokrotnie korzystał. Korzystam z Solidworks 2010 Edycja Studencka. Odpadają przy tym operacje gięcia arkusza blachy, bo będę musiał tak wyginać dużo bardziej złożone elementy.

Pozdrawiam .

[blue_17]

Czyli właściwie chodzi o gięcie ale ścisłe określone np wymiarami

[Jakubek]

Doszedłem do tego następnego dnia, więc podzilę się na forum jak tego dokonałem. Będzie dla potomnych.

Zrobiłem to jednak na arkusz blachy:

1. Tworzymy profil naszego wygięcia. Niestety SW nie przyjmuje splajna, więc trzeba sobie radzić prostymi i zaokrągleniami.
2. Wyciągamy z tego blach o odpowiedniej grubości i szerokości (radzę z naddatkiem).
3. Używamy operacji "odegnij" (operacji, a nie każemy pokazać rozłożony model).
4. Wykonujemy szkic na powierzchni i używamy operacji wycięcia.
5. Używamy operacji "zagnij" i mamy gotowy model
6. Ewentualne wygięcia w innych płaszczyzna robimy za pomocą operacji gięcia (Wstaw -> Operacje -> Gięcie). Bardzo fajne narzędzie.
