Złożenie kąt obrotu elementów


Autor tematu
Robercik280214
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 4
Posty: 166
Rejestracja: 08 sie 2015, 13:36
Lokalizacja: Opole

Złożenie kąt obrotu elementów

#1

Post napisał: Robercik280214 » 21 wrz 2016, 17:25

Witam tak jak w temacie, potrzebuję pomocy dotyczącej złożenia elementów w programie Inventor. Wszystko fajnie złożyłem lecz pojawił się problem jakie wiązanie zastosować aby pomiędzy osią otworu w blasze wewnętrznej a osią otworu w blasze zewnętrznej był kąt 30stopni??? Próbowałem to wykonać z wiązanie kąta ale nie dało to żadnych efektów. Pewnie to nie takie trudne ale brakuje mi trochę doświadczenia w tym elemencie i dlatego proszę was o pomoc. Zamieszczam link do przedstawionego problemu:
https://zapodaj.net/f04cba242f5b7.bmp.html



Tagi:


jareks
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 105
Rejestracja: 25 sie 2015, 18:09
Lokalizacja: Wwa

#2

Post napisał: jareks » 21 wrz 2016, 21:19

Nie korzystam z Inventora ale może zrób szkic w każdym elemencie w którym poprowadzisz linię od środka elementu przez środek danego otworu, a później w złożeniu pokaż szkice i utwórz wiązanie z kątem 30 stopni między tymi liniami.


Autor tematu
Robercik280214
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 4
Posty: 166
Rejestracja: 08 sie 2015, 13:36
Lokalizacja: Opole

#3

Post napisał: Robercik280214 » 22 wrz 2016, 10:15

A czy po takim zabiegu linie te beda widoczne na koncowym rysunku technicznym elementu ??


jareks
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 105
Rejestracja: 25 sie 2015, 18:09
Lokalizacja: Wwa

#4

Post napisał: jareks » 22 wrz 2016, 10:36

To będzie tylko szkic więc jeżeli nie wyświetlisz w rysunku linii szkicu to nie będzie widać


Autor tematu
Robercik280214
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 4
Posty: 166
Rejestracja: 08 sie 2015, 13:36
Lokalizacja: Opole

#5

Post napisał: Robercik280214 » 22 wrz 2016, 17:24

Dzięki jareks, pomogło :). Teraz mam kolejny problem jak zrobić tak aby zastrzał przylegał do danej powierzchni akurat w tym miejscu. Może przedstawię o co mi chodzi na rysunku bo tak będzie łatwiej
https://zapodaj.net/e95abd8d74db9.jpg.html


TJarmuszczak
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 1
Posty: 89
Rejestracja: 06 sie 2010, 14:36
Lokalizacja: wrocław
Kontakt:

#6

Post napisał: TJarmuszczak » 24 wrz 2016, 00:05

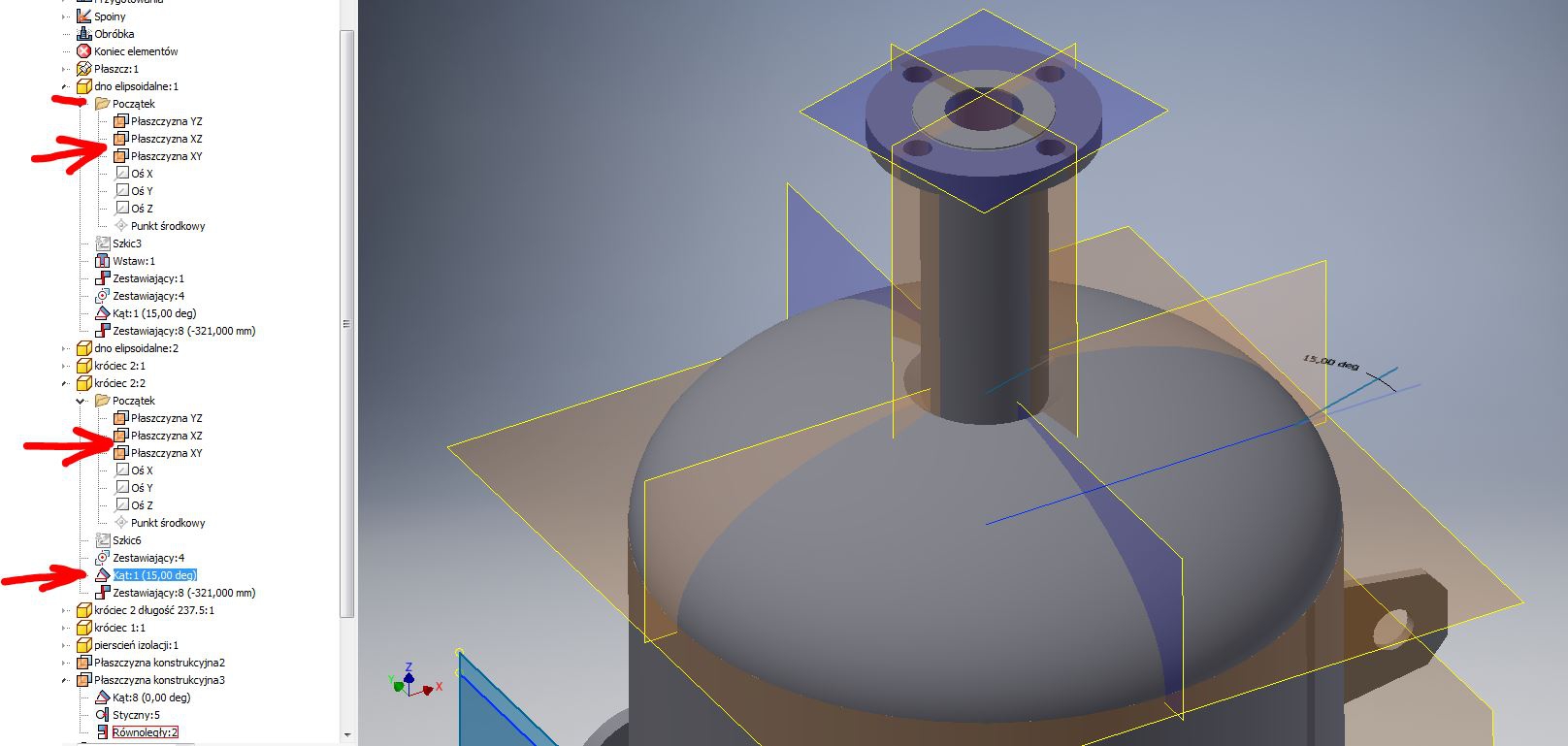

Włącz widoczność płaszczyzn początkowe każdej części i ustaw między nimi kąt.

Obrazek


Autor tematu
Robercik280214
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 4
Posty: 166
Rejestracja: 08 sie 2015, 13:36
Lokalizacja: Opole

#7

Post napisał: Robercik280214 » 25 wrz 2016, 09:33

T Jarmuszczak Tobie też dziekuje za pomoc i przedstawienie ciekawego pomysłu. :wink:
