Zły odczyt pliku dxf

Dyskusje dotyczące działania obsługi programu PikoCNC

Autor tematu
mawwo
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 239
Rejestracja: 12 wrz 2004, 14:19
Lokalizacja: Pabianice

Zły odczyt pliku dxf

#1

Post napisał: mawwo » 02 paź 2016, 23:25

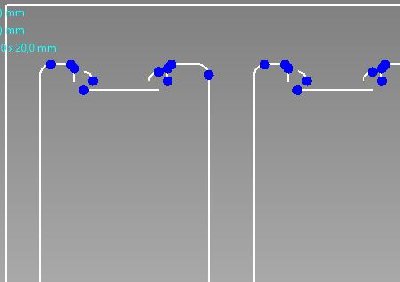

Po wczytaniu dxf widzę że został zmieniony kształt kieszeni , tzn. dwa promienie zostały inaczej ustawione przez co kontur nie został zamknięty
w Piko
Obrazek

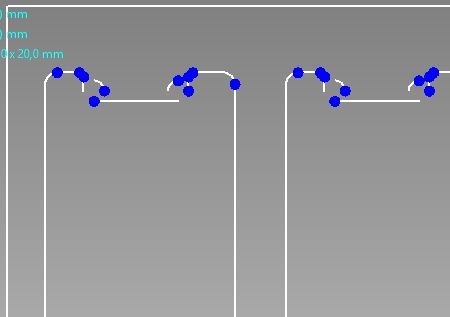

oryginał
Obrazek
Załączniki
Płyta Dolna.dxf
(115.05 KiB) Pobrany 175 razy



Tagi:

Awatar użytkownika

cosimo
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 5
Posty: 631
Rejestracja: 21 maja 2008, 10:02
Lokalizacja: Damasławek

#2

Post napisał: cosimo » 05 paź 2016, 17:32

Tak – właśnie poprawiłem to. Moduł dxf nie do końca dobrze importował elipsy (te łuki są zapisane jako elipsy).


Autor tematu
mawwo
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 239
Rejestracja: 12 wrz 2004, 14:19
Lokalizacja: Pabianice

#3

Post napisał: mawwo » 06 paź 2016, 09:57

Te łuki to są ćwiartki okręgów .


kosster
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 6
Posty: 23
Rejestracja: 03 mar 2005, 19:05
Lokalizacja: Łowicz

Zły odczyt pliku dxf

#4

Post napisał: kosster » 11 lis 2016, 18:16

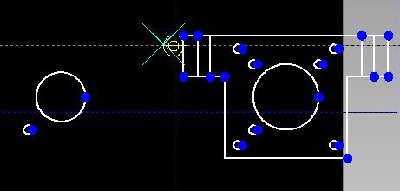

Mam podobny problem z odczytem dxf. Najciekawsze że wygląda to tak jak by część elementów nie wiadomo z jakiego powodu, miała lustrzane odbicie. Próbowałem z ciekawości wgrać też plik mawwo ale jest to samo łuki "ćwiartki" na górze mają odbicie lustrzane. Mam najnowszą wersję pikoCNC 4.2.1. Zauważyłem że większa ilość elementów na DXF głównie okręgów lub łuków powoduje takie dziwne problemy.
Załączniki
łuki


RobWan
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1616
Rejestracja: 17 paź 2004, 20:49
Lokalizacja: Swarzędz
Kontakt:

#5

Post napisał: RobWan » 11 lis 2016, 18:34

kosster pisze:Mam podobny problem z odczytem dxf.
To najlepiej dołącz tego dxf jak załącznik, coby cosimo miał na czym się oprzeć. :-)
Robert


kosster
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 6
Posty: 23
Rejestracja: 03 mar 2005, 19:05
Lokalizacja: Łowicz

Zły odczyt pliku dxf

#6

Post napisał: kosster » 11 lis 2016, 19:05

To jest ten sam plik który jest w pierwszym poście o nazwie Płyta Dolna.dxf.

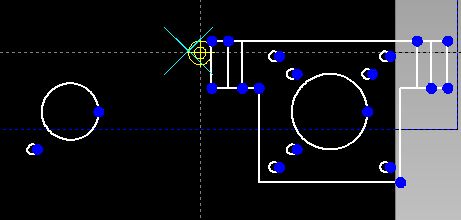

Mam oczywiście swój plik, który też dołączam. Wersja systemu może: Windows 8.1 64-bit.
Załączniki
Oprawa.dxf
(115.68 KiB) Pobrany 121 razy


RobWan
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1616
Rejestracja: 17 paź 2004, 20:49
Lokalizacja: Swarzędz
Kontakt:

#7

Post napisał: RobWan » 11 lis 2016, 19:27

kosster pisze:Mam oczywiście swój plik, który też dołączam.
SpaceClaim... a tam nie masz innych wersji dxf-a?

Robert


kosster
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 6
Posty: 23
Rejestracja: 03 mar 2005, 19:05
Lokalizacja: Łowicz

#8

Post napisał: kosster » 11 lis 2016, 21:17

Różne wersje stosowałem od R14 do 2013 I zawsze jest ten sam efekt. Mam kilka różnych projektów do wycięcia i przygotowuję sobie w PikoCamie do wycinki i niestety z większością mam problem. Próbowałem też w formacie stla. Wczytuje się dobrze ale wolę DXF gdzie mogę sobie dokładnie wszystko opracować.
DXFy np w darmowym DraftSight 2015 x64 otwierają sie poprawnie.


RobWan
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1616
Rejestracja: 17 paź 2004, 20:49
Lokalizacja: Swarzędz
Kontakt:

#9

Post napisał: RobWan » 11 lis 2016, 21:22

kosster pisze:DXFy np w darmowym DraftSight 2015 x64 otwierają sie poprawnie.
Zgadza się, ale ten Twój dxf zapisany w DS też w Piko jest rozjechany. :cry:

Robert

Awatar użytkownika

cosimo
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 5
Posty: 631
Rejestracja: 21 maja 2008, 10:02
Lokalizacja: Damasławek

#10

Post napisał: cosimo » 11 lis 2016, 21:35

To jest ten sam plik który jest w pierwszym poście o nazwie Płyta Dolna.dxf.
Mam oczywiście swój plik, który też dołączam. Wersja systemu może: Windows 8.1 64-bit.
Błąd odczytu taki jak na obrazku wynika z tego, że elementy te nie są rysowane na jednej płaszczyźnie – obrazowo jeśli przyjąć że elementy po prawej są narysowane na górnej ściance kostki to te po lewej są narysowane na dolnej. Jako, że piko nie obsługuje takich transformacji trzeba na to zwrócić uwagę. Można też sobie poradzić tak, że wczytać ten plik do LibreCad następnie zapisać ponownie i będzie dobrze.
