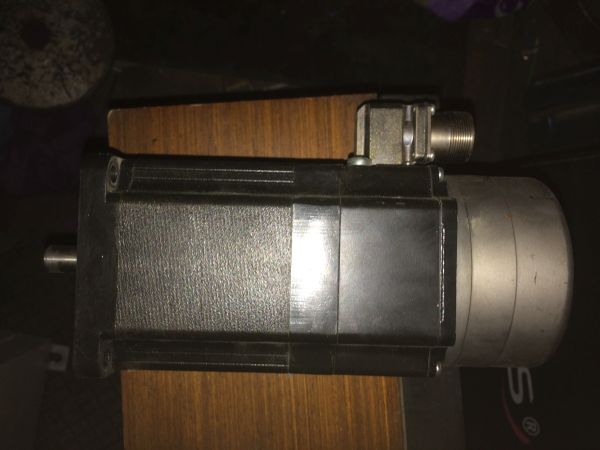

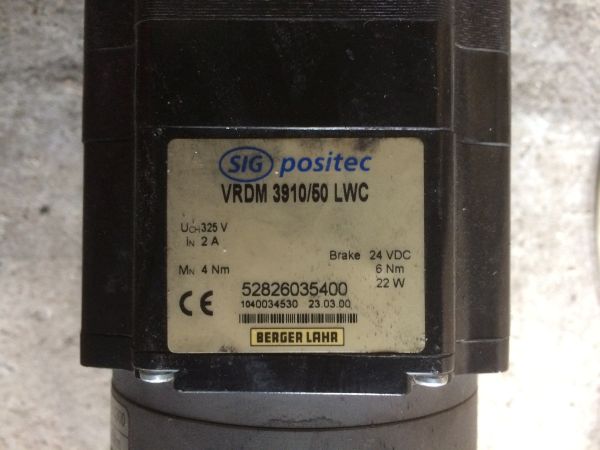

Panowie nie będę zakladał nowego tematu mam pytanie odnośnie takiego silnika ,co to za silnik wygląda jak krokowy z hamulcem ale do silnika idą tylko 3 żyły no i do hamulca
Załączniki



Tagi:


piotr56
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 8
Posty: 189
Rejestracja: 21 sty 2016, 11:35
Lokalizacja: Rzeszów

#22

Post napisał: piotr56 » 15 lip 2017, 00:29

Witam
Z opisów fabrycznych wynika że jest to silnik krokowy 3 fazowy z dość dużym momentem.
Jeden z wpisów w karcie katalogowej sugeruje że może pracować jako silnik AC 3 fazowy.
Pozdrawiam


robertwrr
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 4
Posty: 104
Rejestracja: 07 lut 2015, 14:08
Lokalizacja: Dzierżoniów
Kontakt:

#23

Post napisał: robertwrr » 15 lip 2017, 11:15

a krokowce nie mają czasem 4 i więcej wyprowadzeń ,a gdzie można ściągnąć katalog tej firmy
bo jedynie co znalazlem to stare aukcje odnośnie tych silnikow.


piotr56
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 8
Posty: 189
Rejestracja: 21 sty 2016, 11:35
Lokalizacja: Rzeszów

#24

Post napisał: piotr56 » 17 lip 2017, 08:41

Witam
Jeśli chcesz znaleźć konkretny silnik to musisz wklepać go w google, 99,999% silników da się znaleźć, tych których nie znajdziesz nie kupuj bo to wchodzenie w kłopoty.
Co do ilości wyprowadzeń to sprawa jest w miarę prosta, jeśli chcesz stosować typowe drivery takie jak A4988, to najbardziej interesują Cię silniki krokowe z 4 wyprowadzeniami.
Silników z 5 wyprowadzeniami unikaj, fajne do prostych zastosowań, bo wystarczy prosty scalak ( np. ULN2804 za kilkanaście groszy ) , ale program musi sterować cewkami bezpośrednio a nie przy pomocy prostych instrukcji KROK i KIERUNEK. Czasami taki silnik daje się przerobić ale wymaga to ingerencji w połączenia wewnątrz silnika.
Silnik z 6 wyprowadzeniami ma zwykle po 2 pary cewek z wyprowadzeniem ze środka.
Ignorując wyprowadzenia ze środka sterujemy silnikiem tak jak cztero wyprowadzeniowym.
Generalnie silniki które są dla Ciebie interesujące to silniki bipolarne ( 4 i 6 wyprowadzeń ), przy ich sterowaniu na cewkę podajemy napięcie o zmiennej polaryzacji.
Dla odmiany silniki unipolarne sterowane są podaniem na cewki napięcia o tej samej polaryzacji, zwykle punkt wspólny uzwojeń podłączony jest do zasilania a wolne końcówki są kluczowane do masy.
Pozdrawiam


robertwrr
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 4
Posty: 104
Rejestracja: 07 lut 2015, 14:08
Lokalizacja: Dzierżoniów
Kontakt:

#25

Post napisał: robertwrr » 17 lip 2017, 22:55

Pytam o ten silnik bo mam taki na zbyciu a nie chcę kogoś w błąd wprowadzać przy sprzedarzy


piotr56
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 8
Posty: 189
Rejestracja: 21 sty 2016, 11:35
Lokalizacja: Rzeszów

#26

Post napisał: piotr56 » 18 lip 2017, 01:29

Witam
A w czym widzisz problem? Czy masz inne google? Moje google w pierwszym strzale daje odpowiedź z kompletnym opisem i parametrami silnika...
http://www.icare.cnrs-orleans.fr/IMG/pd ... vrdm39.pdf
Pozdrawiam


robertwrr
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 4
Posty: 104
Rejestracja: 07 lut 2015, 14:08
Lokalizacja: Dzierżoniów
Kontakt:

#27

Post napisał: robertwrr » 19 lip 2017, 23:42

Dzięki


Autor tematu
adamo2309
Sympatyk forum poziom 2 (min. 50)
Sympatyk forum poziom 2 (min. 50)
Posty w temacie: 9
Posty: 58
Rejestracja: 28 sie 2016, 15:17
Lokalizacja: Łomża

#28

Post napisał: adamo2309 » 22 sie 2017, 17:23

Witam raz jeszcze bo długiej nie obecności. Po wielu wielu dniach dotarła do mnie paczka z kompletnymi sterownikami tj. Arduino Uno, CNC Shield oraz a4988. Odrazu biorę sie za podłączanie i instalowanie programów. Trzymajcie kciuki hehe :) Dzis wieczorem mam zamiar przeprowadzić pierwsze testy. Pozdrawiam
