Połączenia spawane

[rossihfy]

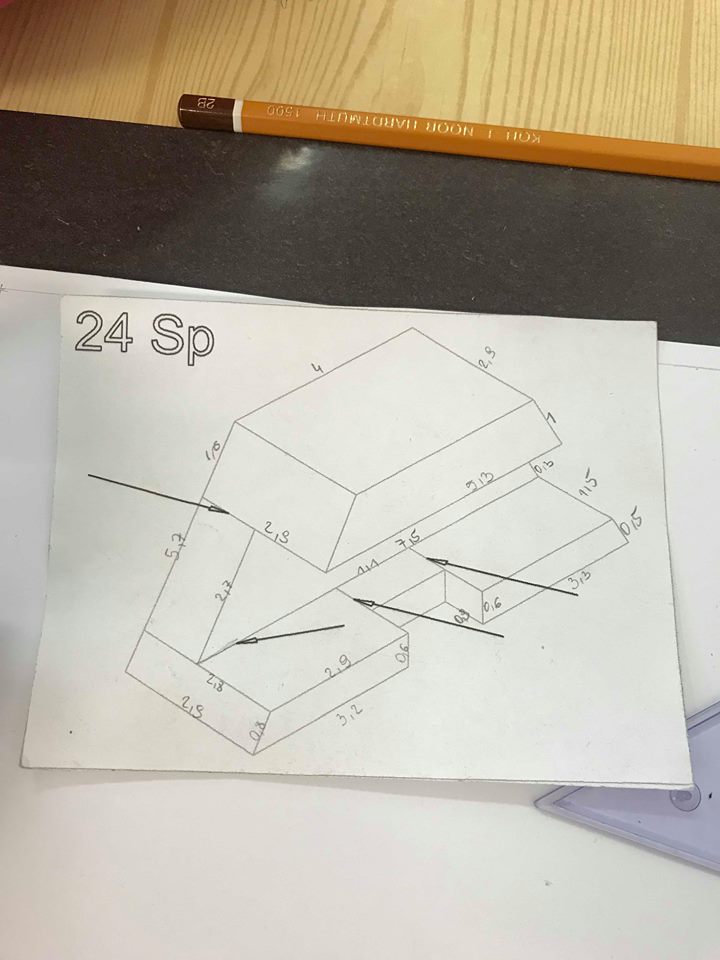

Potrzebuje pomocy, dostalam taki rysunek, muszę zrzutować go metodą europejską, pooznaczać spawy, zrobić przekrój jednego z rzutów i również pozaznaczać na nim spawy, niestety kompletnie nie wiem jak się za to zabrać, nie potrafie tego zrobic. Próbowałam to rzutować, jednak na uczelni się dowiedziałam, że zle. Potrzebuje tego rysunku do zaliczenia, w zwiazku z tym bardzo, bardzo proszę o jakakolwiek pomoc Wymiary na rysunku nie graja roli.
