Witam

zad1

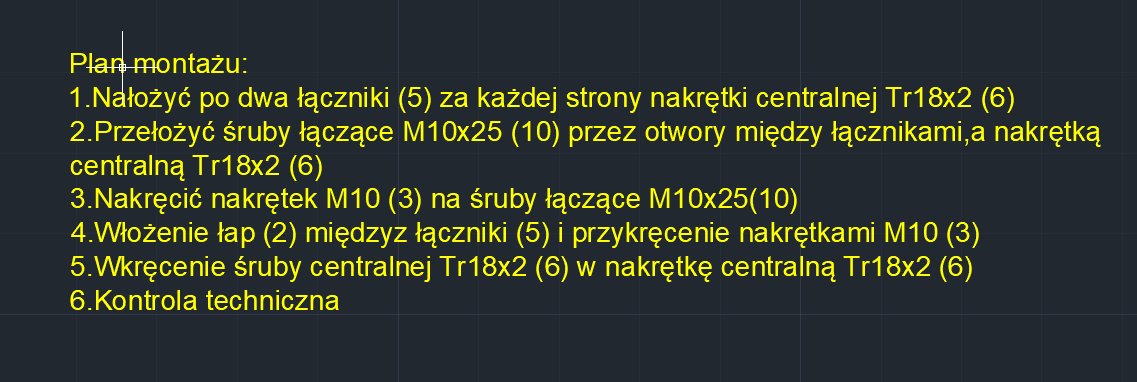

Chciałbym się dowiedzieć, czy prawidłowo wykonałem rysunek wykonawczy oraz, czy prawidłowo wszystko wypełniłem. Dodatkowo jestem bardzo niepewny planu montażu...

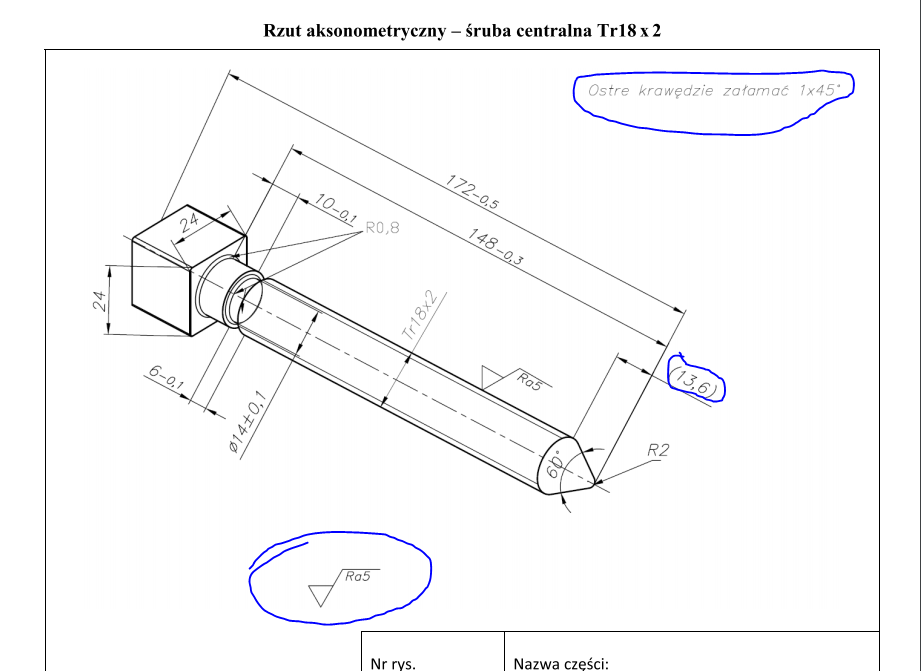

1.Czy informacje takie jak "ostre krawędzie stępić 1x45" również mają być na rysunku jeśli widać na rysunku.
2.Czy wymiar (13,6) powinienem być również w nawiasie na rysunku wykonawczym rysunku? (wiem, że jest to wymiar pomocniczy)

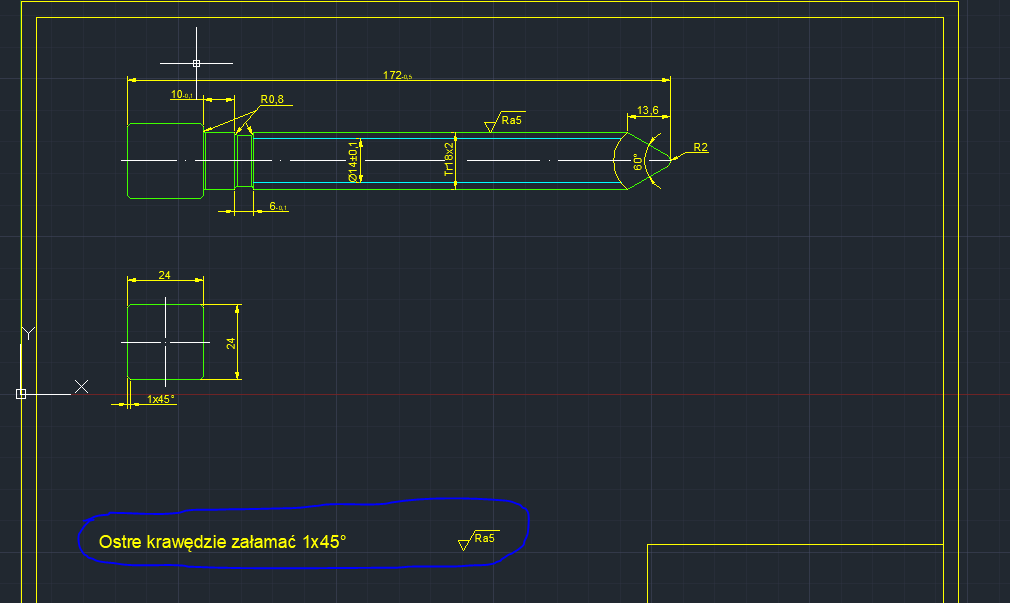

3.Czy jeżeli na rysunku jest oznaczona chropowatośc to czy znak chropowatości też musi być np. w rogu rysunku

Link do zadania: http://www.mechanik.zst.pulawy.pl/image ... _06_02.pdf

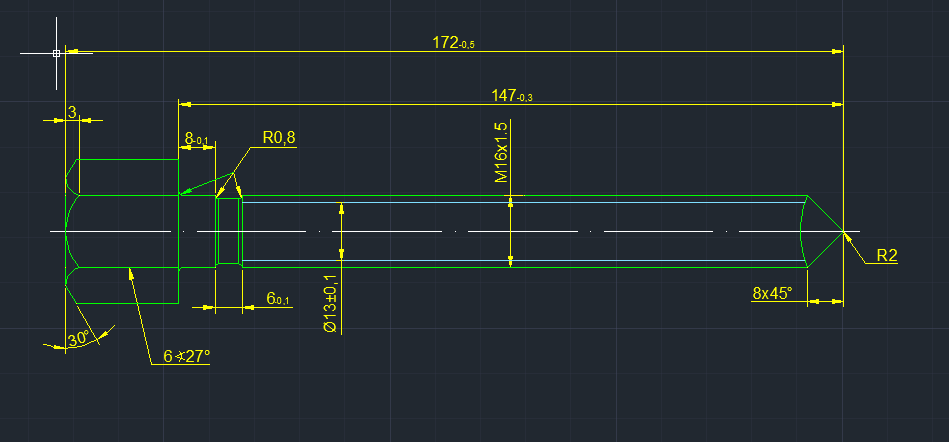

zad.2 Zadanie jest bardzo podobne do zad1.dlatego wrzucam tylko rysunek wykonawczy
Link do zadania: http://www.mechanik.zst.pulawy.pl/image ... _06_01.pdf

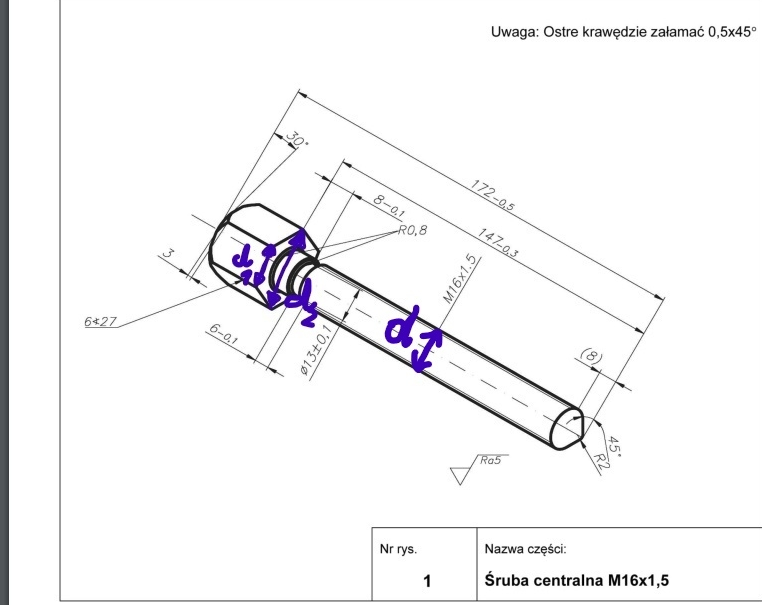

1. Czy d2=32, a d1=d=16?


Przez tydzień będę wrzucał coś nowego, więc jeśli ktoś jest chętny do pomocy to proszę śledzić temat

Dodane 4 minuty 12 sekundy:

[zzzZZZ]

odnośnie zadania 1

1. albo oznaczasz fazy na rys. wraz z wymiarowaniem albo piszesz "ostre krawędzie stępić 1x45". Rys. techniczny ma być precyzyjny i czytelny. Operator maszyny nie będzie się domyślał co autor miał na myśli (co gdyby ktoś dał rysunek w formie szkicu?)
2. Z tego co mnie uczono to przy zamknięciu łańcucha wymiarowego można podać wymiar w nawiasie ale my dawaliśmy długość całkowitą
3. Oznaczyłeś zaledwie jedną chropowatość. Co z resztą? Możesz dać pustą fajkę i w nawiasie dać chropowatość która jest oznaczona na rys)

[InzSpawalnik]

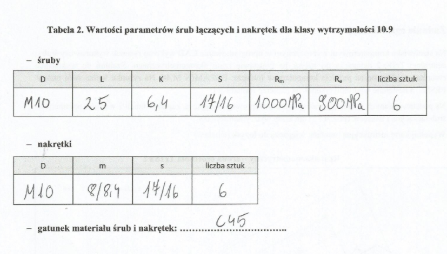

Sruby 6.4 to napewno nie 1000Mpa i 900Mpa, co do C45 tez proponuje sobie to porzadnie wygooglowac,
